Вентилятор канальный радиальный прямоугольный ВК
Вентиляторы канальные прямоугольные ВК применяются в системах приточно-вытяжной вентиляции промышленных и общественных зданий.
Подсоединяются с помощью гибких соединений с фланцами на шинорейке (гибких вставок).
Преимущества канального вентилятора ВК
- Компактная конструкция;
- встроенные термоконтакты;
- установка в любом положении;
- возможность регулирования скорости;
- не требует обслуживания и надежны в работе.
Рабочие лопатки вентиляторов загнуты назад.
Используются асинхронные электродвигатели с внешним ротором. Корпус изготовлен из оцинкованной стали. Для защиты от перегрева вентиляторы оснащены встроенными термоконтактами.
Пример обозначения
ВК(1) - 30-15(2) - 4(3) E/D(4)
- 1 ВК - вентилятор канальный прямоугольного сечения с назад загнутыми лопатками
- 2 30-15 - типоразмер (300х150мм)
- 3 4 - количество полюсов
- 4 Е - однофазное подключение (220В), D - трехфазное подключение (380В)
Технические характеристики канального вентилятора ВК
Название | Подача воздуха, м3/час | Мощность электродв., Вт | Ток, А | Полное давление, Па | Частота вращения, об/мин | Степень защиты | Уровень шума*, дБ(А) | Питание | Рабочие темпера-туры, Со | Вес, кг |
ВК 30-15 2Е | 570 | 60 | 0,26 | 310 | 2500 | IP 44 | 55 | 1Ф~220В | -20...+50 | 7,0 |
ВК 40-20 2Е | 1450 | 155 | 0,7 | 600 | 2600 | IP 44 | 56 | 1Ф~220В | -20...+50 | 12,5 |
ВК 50-30 2Е | 2000 | 225 | 1,0 | 720 | 2700 | IP 44 | 60 | 1Ф~220В | -20...+50 | 13,0 |
ВК 60-30 4Е | 2850 | 210 | 1,14 | 400 | 1600 | IP 44 | 57 | 1Ф~220В | -20...+40 | 21,5 |
ВК 60-35 4Е | 4050 | 480 | 2,1 | 450 | 1370 | IP 54 | 63 | 1Ф~220В | -20...+40 | 24,0 |
ВК 70-40 4Е | 5700 | 640 | 3,1 | 490 | 1290 | IP 54 | 67 | 1Ф~220В | -20...+40 | 28,5 |
ВК 80-50 4D | 7800 | 1430 | 5,2 | 600 | 1375 | IP 54 | 68 | 3Ф~380В | -20...+40 | 36,0 |
ВК 100-50 4D | 10300 | 1800 | 8,66 | 700 | 1230 | IP 54 | 68 | 3Ф~380В | -20...+40 | 40,5 |

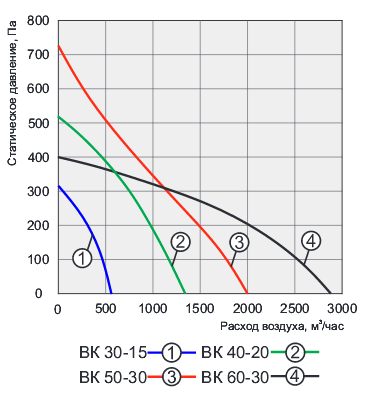

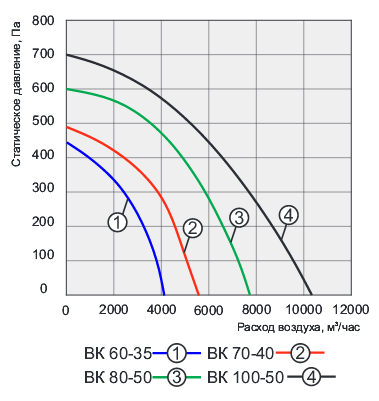

Аэродинамические характеристики канального вентилятора ВК
Габаритные размеры канального вентилятора ВК
Название вентилятора | А,мм | В, мм | С, мм | D, мм | Е, мм | F, мм | К, мм | L, мм |
ВК 30-15 | 300 | 150 | 320 | 170 | 340 | 190 | 219 | 360 |
ВК 40-20 | 400 | 200 | 420 | 220 | 440 | 240 | 269 | 502 |
ВК 50-30 | 500 | 300 | 520 | 320 | 540 | 340 | 369 | 514 |
ВК 60-30 | 600 | 300 | 620 | 320 | 640 | 340 | 369 | 624 |
ВК 60-35 | 600 | 350 | 620 | 370 | 640 | 390 | 419 | 730 |
ВК 70-40 | 700 | 400 | 720 | 420 | 740 | 440 | 469 | 780 |
ВК 80-50 | 800 | 500 | 830 | 530 | 860 | 560 | 565 | 900 |
ВК 100-50 | 1000 | 500 | 1030 | 530 | 1060 | 560 | 565 | 1000 |
