Вентилятор высокого давления серия ВДП-RU
Вентиляторы высокого и среднего давления серии ВДП-RU предназначены для применения в системах аспирации и пневмотранспорта. Оборудование используется для перемещения воздуха с содержанием сухих древесных опилок, щепы и гранулированных материалов. Применение вентиляторов для волокнистых материалов не допускается.
Вентиляторы отличаются пониженным уровнем шума и высоким коэффициентом полезного действия — до 87 %, а также способны развивать давление до 7 000 Па. Изделия выпускаются в общепромышленном исполнении и рассчитаны на длительную промышленную эксплуатацию.
Типоразмеры вентиляторов
- RU 350
- RU 400
- RU 500
- RU 560
- RU 630
- RU 710
- RU 800
- RU 900
- RU 1000
- RU 1120
Конструктивные особенности

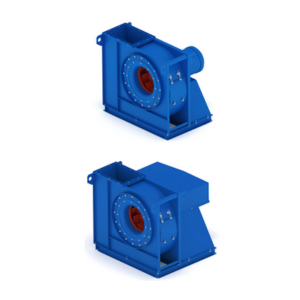

Вентиляторы ВДП-RU имеют прочный цельносварной корпус из стали. Рабочее колесо выполняется с лопатками, загнутыми назад, и может быть левого или правого вращения. Колесо проходит статическую и динамическую балансировку, что обеспечивает стабильную работу и снижает уровень вибраций.
Вентиляторы изготавливаются по первой конструктивной схеме (исполнение 1) с прямым приводом от электродвигателя, а также по пятой схеме (исполнение 5) с ременной передачей. В исполнении 5 используются быстросъемные шкивы и клиновые ремни «Optibelt», что облегчает обслуживание и настройку оборудования.
Комплектация
В стандартной комплектации вентиляторы поставляются с входным и выходным фланцами, обеспечивающими удобство монтажа в составе систем аспирации и пневмотранспорта.
По дополнительному заказу вентиляторы могут комплектоваться шкафом управления с частотным преобразователем и системой охлаждения, что позволяет регулировать производительность и оптимизировать энергопотребление под конкретные технологические требования.
Условия эксплуатации
Вентиляторы ВДП-RU предназначены для эксплуатации в районах с умеренным климатом и относятся к категориям размещения У2 и У3 по ГОСТ 15150. При установке оборудования в помещениях допускается применение электродвигателей категории У3.
При обеспечении защиты электродвигателя от атмосферных воздействий вентиляторы могут использоваться в условиях категории У1 по ГОСТ 15150. Допустимый диапазон температуры окружающей среды составляет от –40 °С до +40 °С, что обеспечивает гибкость применения в различных климатических условиях.
Преимущества и замена стандартных вентиляторов
Вентиляторы серии ВДП-RU могут применяться в качестве эффективной замены стандартных пылевых вентиляторов типов ВЦЭП, ВР-100-45, ВЦП-6-46 и ЦП-7-40.
КПД вентиляторов ВДП-RU составляет 82–87 % при напоре до 7 000 Па, тогда как у вентиляторов традиционных серий коэффициент полезного действия не превышает 58 % при максимальном напоре до 4 000 Па. Это делает вентиляторы ВДП-RU более энергоэффективным и современным решением для промышленных систем аспирации, позволяя существенно сократить эксплуатационные расходы.
Габаритные и присоединительные размеры

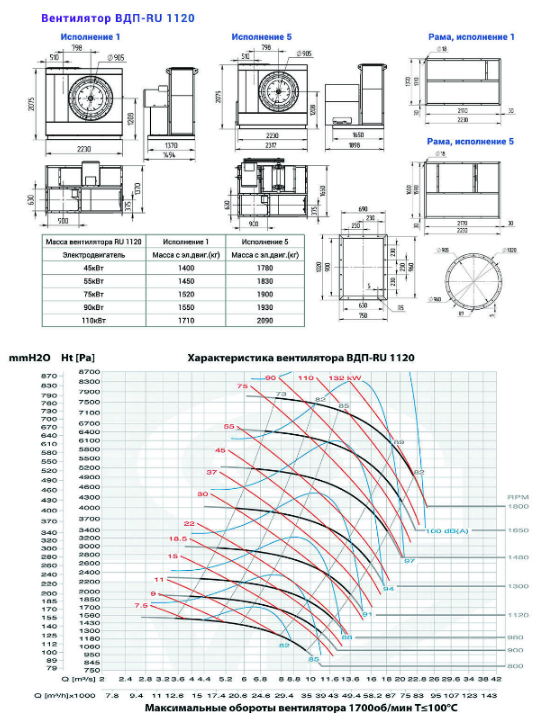

RU 1120
| Масса вентилятора RU 1120 | Исполнение 1 | Исполнение 5 |
| Электродвигатель | Масса с эл. двиг. (кг) | Масса с эл. двиг. (кг) |
| 45 кВт | 1400 | 1780 |
| 55 кВт | 1450 | 1830 |
| 75 кВт | 1520 | 1900 |
| 90 кВт | 1550 | 1930 |
| 110 кВт | 1710 | 2090 |

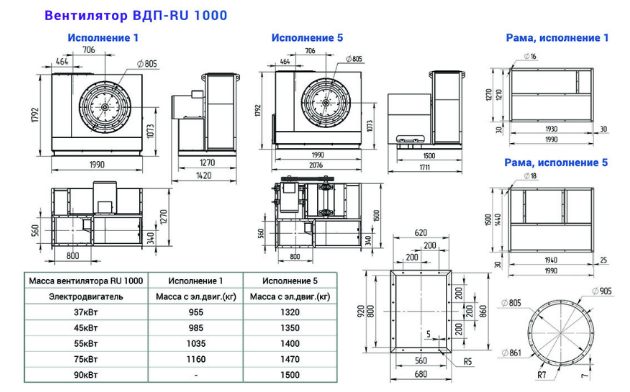

RU 1000
| Масса вентилятора RU 1000 | Исполнение 1 | Исполнение 5 |
| Электродвигатель | Масса с эл. двиг. (кг) | Масса с эл. двиг. (кг) |
| 37 кВт | 955 | 1320 |
| 45 кВт | 985 | 1350 |
| 55 кВт | 1035 | 1400 |
| 75 кВт | 1160 | 1470 |
| 90 кВт | - | 1500 |

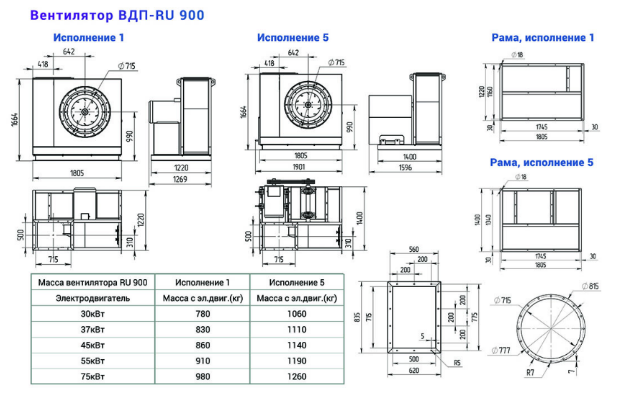

RU 900
| Масса вентилятора RU 900 | Исполнение 1 | Исполнение 5 |
| Электродвигатель | Масса с эл. двиг. (кг) | Масса с эл. двиг. (кг) |
| 30 кВт | 780 | 1060 |
| 37 кВт | 830 | 1110 |
| 45 кВт | 860 | 1140 |
| 55 кВт | 910 | 1190 |
| 75 кВт | 980 | 1260 |

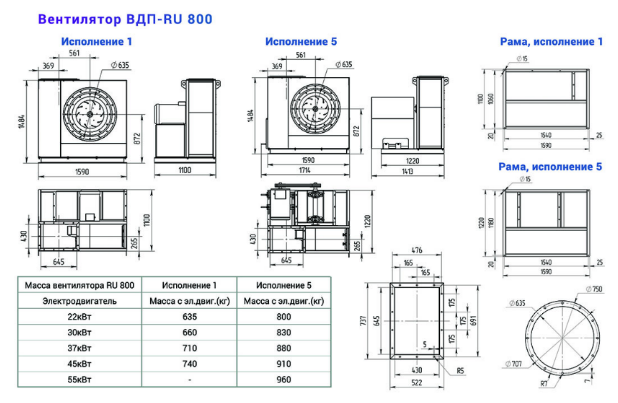

RU 800
| Масса вентилятора RU 800 | Исполнение 1 | Исполнение 5 |
| Электродвигатель | Масса с эл. двиг. (кг) | Масса с эл. двиг. (кг) |
| 22 кВт | 635 | 800 |
| 30 кВт | 660 | 830 |
| 37 кВт | 710 | 880 |
| 45 кВт | 740 | 910 |
| 55 кВт | - | 960 |

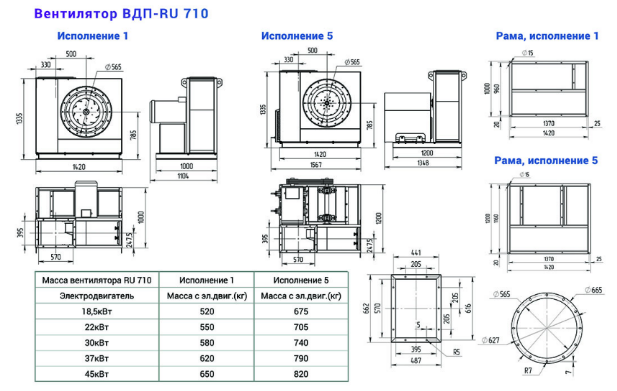

RU 710
| Масса вентилятора RU 710 | Исполнение 1 | Исполнение 5 |
| Электродвигатель | Масса с эл. двиг. (кг) | Масса с эл. двиг. (кг) |
| 18,5 кВт | 520 | 675 |
| 22 кВт | 550 | 705 |
| 30 кВт | 580 | 740 |
| 37 кВт | 620 | 790 |
| 45 кВт | 650 | 820 |

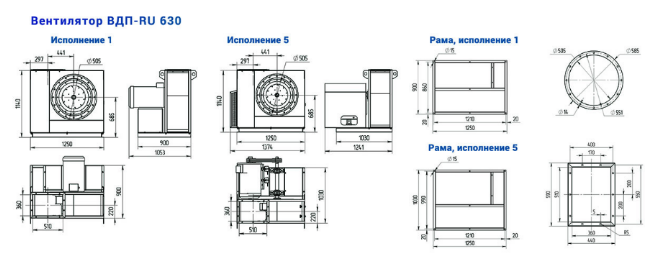

RU 630
| Масса вентилятора RU 630 | Исполнение 1 | Исполнение 5 |
| Электродвигатель | Масса с эл. двиг. (кг) | Масса с эл. двиг. (кг) |
| 15 кВт | 320 | 430 |
| 18,5 кВт | 340 | 450 |
| 22 кВт | 370 | 480 |
| 30 кВт | 405 | 515 |
| 37 кВт | 450 | 560 |

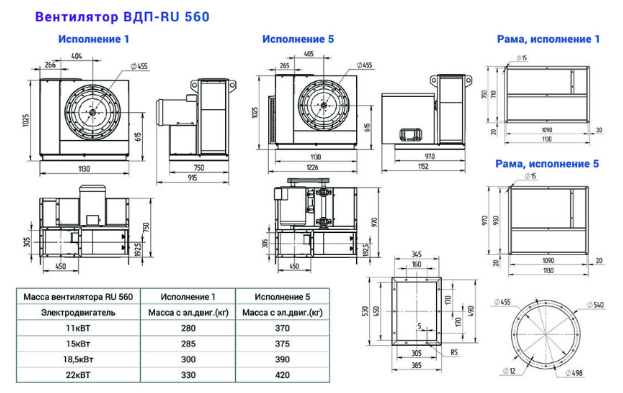

RU 560
| Масса вентилятора RU 560 | Исполнение 1 | Исполнение 5 |
| Электродвигатель | Масса с эл. двиг. (кг) | Масса с эл. двиг. (кг) |
| 11 кВт | 280 | 370 |
| 15 кВт | 285 | 375 |
| 18,5 кВт | 300 | 390 |
| 22 кВт | 330 | 420 |

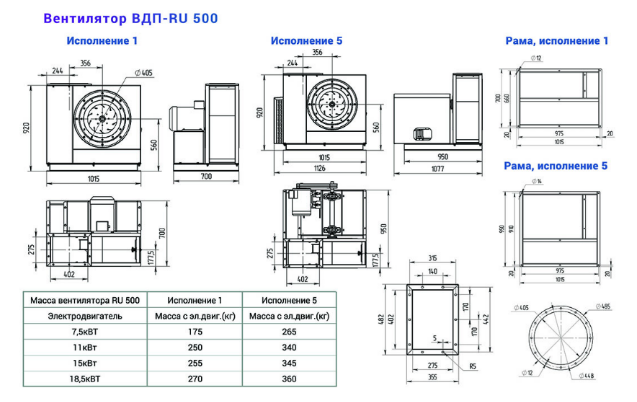

RU 500
| Масса вентилятора RU 500 | Исполнение 1 | Исполнение 5 |
| Электродвигатель | Масса с эл. двиг. (кг) | Масса с эл. двиг. (кг) |
| 7,5 кВт | 175 | 265 |
| 11 кВт | 250 | 340 |
| 15 кВт | 255 | 345 |
| 18,5 кВт | 270 | 360 |

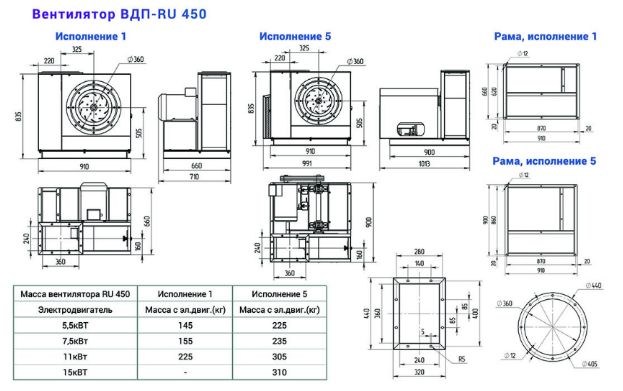

RU 450
| Масса вентилятора RU 450 | Исполнение 1 | Исполнение 5 |
| Электродвигатель | Масса с эл. двиг. (кг) | Масса с эл. двиг. (кг) |
| 5,5 кВт | 145 | 225 |
| 7,5 кВт | 155 | 235 |
| 11 кВт | 225 | 305 |
| 15 кВт | - | 310 |

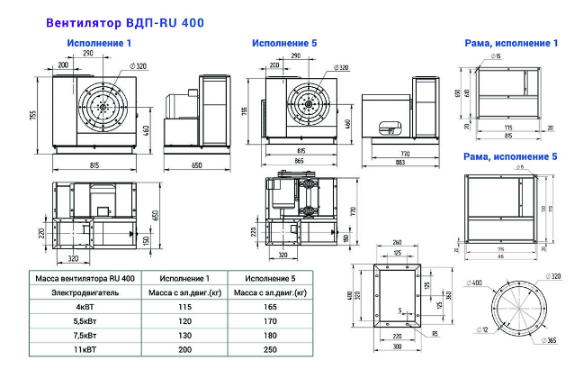

RU 400
| Масса вентилятора RU 400 | Исполнение 1 | Исполнение 5 |
| Электродвигатель | Масса с эл. двиг. (кг) | Масса с эл. двиг. (кг) |
| 4 кВт | 115 | 165 |
| 5,5 кВт | 120 | 170 |
| 7,5 кВт | 130 | 180 |
| 11 кВт | 200 | 250 |

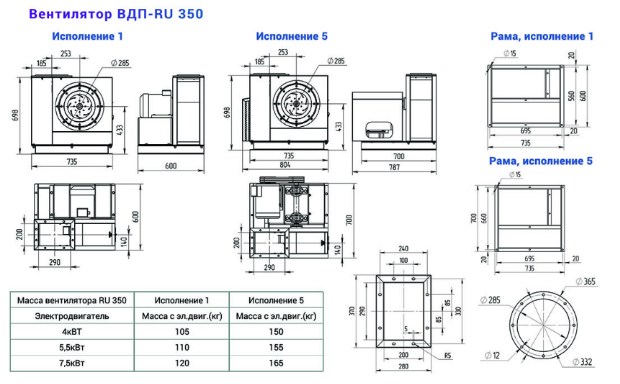

RU 350
| Масса вентилятора RU 350 | Исполнение 1 | Исполнение 5 |
| Электродвигатель | Масса с эл. двиг. (кг) | Масса с эл. двиг. (кг) |
| 4 кВт | 105 | 150 |
| 5,5 кВт | 110 | 155 |
| 7,5 кВт | 120 | 165 |

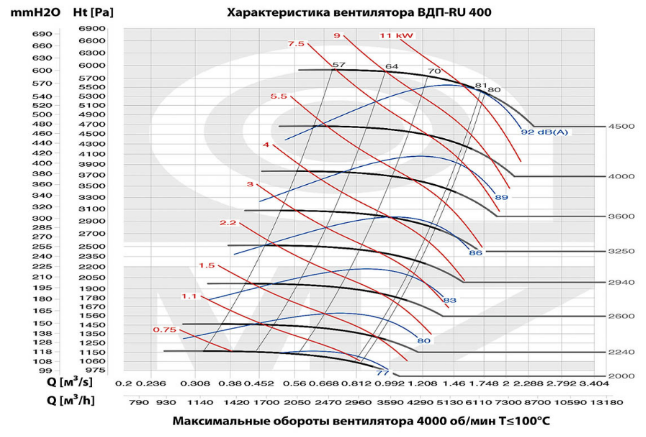

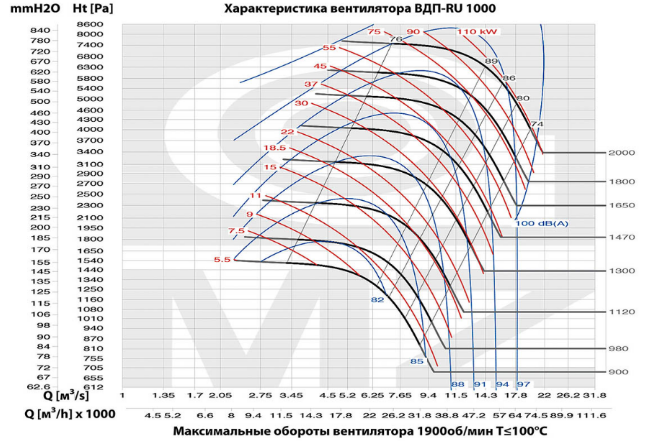

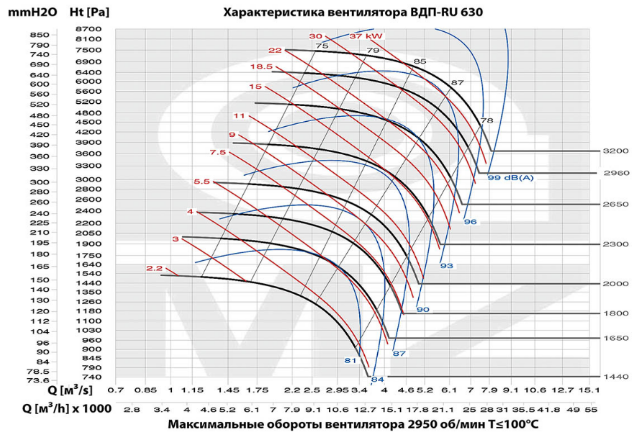

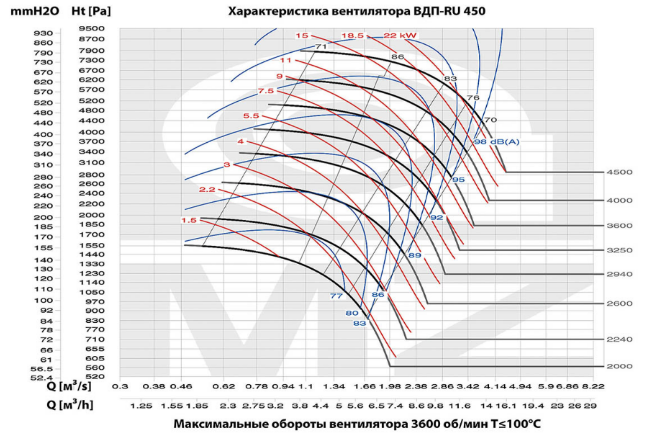

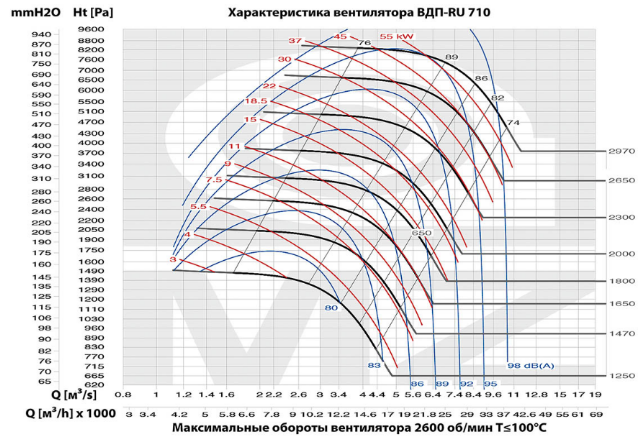

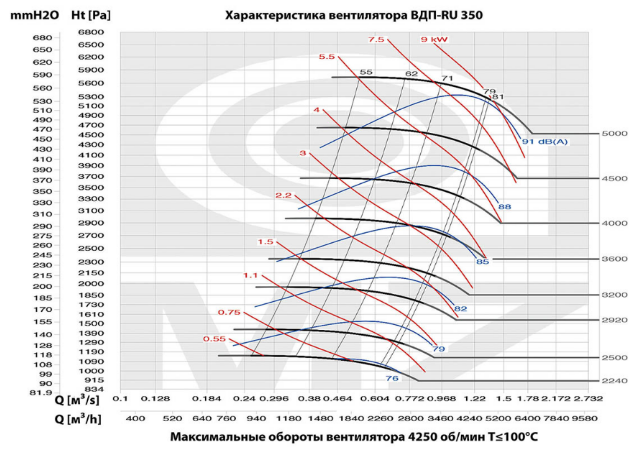

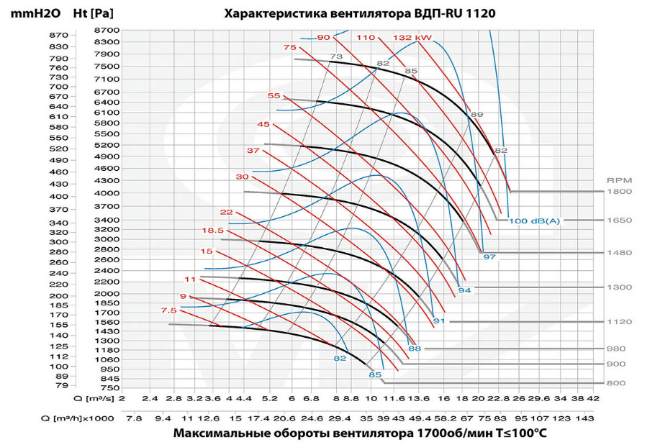

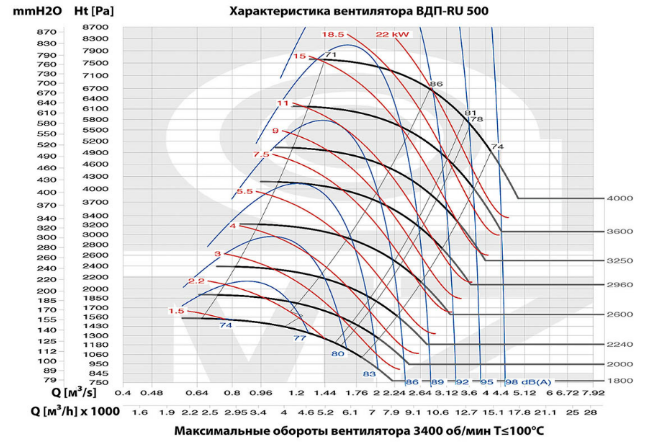

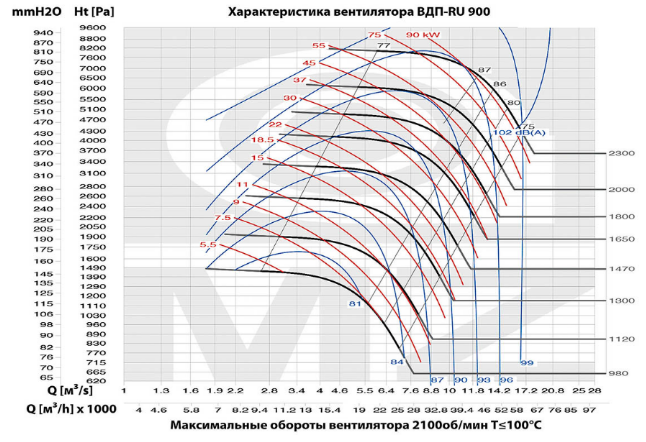

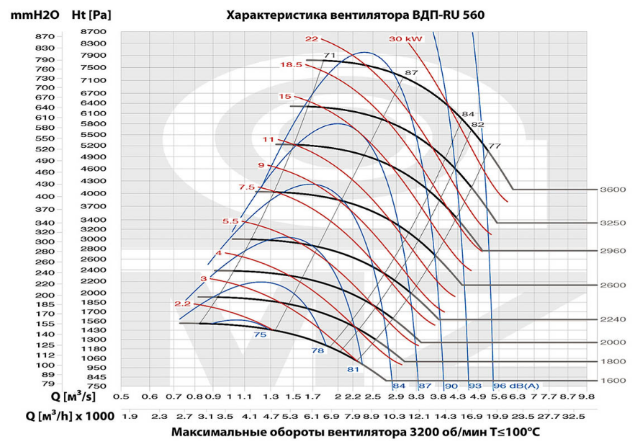

Аэродинамические характеристики
