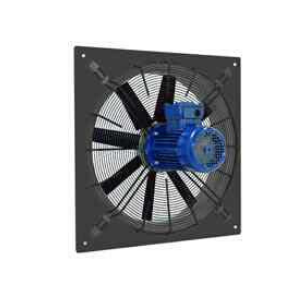

Взрывозащищенный осевой вентилятор ВГО1 (FAN-EB)

Заказать
Заказать

Взрывозащищенный осевой вентилятор ВГО1 (FAN-EB) предназначен для охлаждения контрольно-управляющих устройств, а также удаления взрывоопасных и агрессивных газов из них.

Применение вентиляторов ВГО1

  • в системах приточной и вытяжной вентиляции производственных помещении, установленных для удаления газообразных (пылеобразных) горючих и негорючих сред;
  • на станциях перезарядки аккумуляторов;
  • в вытяжных шкафах;
  • взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996);
  • зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

Характеристики вентилятора ВГО1

  • настенный монтаж;
  • установка снаружи или внутри корпуса оборудования;
  • простая конструкция: корпус из листовой стали, в котором помещается осевое рабочее колесо с лопатками, и двигатель, обеспечивающий вращение;
  • рабочее колесо изготовлено из электропроводного армированного пластика;
  • оснащён квадратными пластинами для настенного монтажа и окрашены;
  • в конструкции используются электродвигатели с видом защиты «взрывонепроницаемая оболочка»;
  • крепление двигателя по стандарту IEC позволяет производить оперативную его замену;
  • электродвигатели необходимо оснастить устройством защиты от перегрузки по току;

Преимущества вентиляторов ВГО1

  • небольшая площадь для монтажа;
  • возможность управления вращением;
  • малая мощность потребления энергии;
  • быстрая очистка окружающей атмосферы от разнообразных примесей;
  • выполняют функцию кондиционирования.

Технические характеристики вентиляторов взрывозащищённых ВГО1

  • Температура окружающей среды: -60...+60 °С;
  • Напряжение питания: ~220/380 (50/60 Гц) В;
  • Материал корпуса вентилятора: малоуглеродистая сталь с антистатическим полимерно-эпоксидным покрытием;
  • Материал закладной рамы: малоуглеродистая сталь с антистатическим полимерно-эпоксидным покрытием;
  • Материал крыльчатки: антистатический полиамид с центром из литого алюминиевого сплава;
  • Класс защиты от поражения электрическим током: I;
  • Климатическое исполнение: УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1, В5)
Модель вентилятора Мотор / полюса Мощность, кВт Сила тока, А Типоразмер
двигателя		 Присоединительная резьба
ВГО1-35П2Ф1 однофазный / 2 0,18 1,76 63 М20
ВГО1-35П2Ф3 трехфазный / 2 0,12 0,50 56 М20
ВГО1-35П4Ф1 однофазный / 4 0,06 0,88 56 М20
ВГО1-35П4Ф3 трехфазный / 4 0,09 0,30 56 М20
ВГО1-40П2Ф1 однофазный / 2 0,18 1,76 63 М20
ВГО1-40П2Ф3 трехфазный / 2 0,12 0,33 56 М20
ВГО1-40П4Ф1 однофазный / 4 0,09 0,88 63 М20
ВГО1-40П4Ф3 трехфазный / 4 0,09 0,30 56 М20
ВГО1-47П2Ф1 однофазный / 2 0,25 1,91 71 М20
ВГО1-47П2Ф3 трехфазный / 2 0,25 0,80 63 М20
ВГО1-47П4Ф1 однофазный / 4 0,09 0,88 63 М20
ВГО1-47П4Ф3 трехфазный / 4 0,09 0,30 56 М20
ВГО1-53П4Ф1 однофазный / 4 0,12 1,15 63 М20
ВГО1-53П4Ф3 трехфазный / 4 0,12 0,54 63 М20
ВГО1-58П4Ф1 однофазный / 4 0,18 1,54 71 М20
ВГО1-58П4Ф3 трехфазный / 4 0,18 0,64 63 М20
ВГО1-63П4Ф1 однофазный / 4 0,37 2,66 80 М20
ВГО1-63П4Ф3 трехфазный / 4 0,37 1,30 71 М20
ВГО1-71П4Ф3 трехфазный / 4 0,55 1,50 80 М20
ВГО1-71П6Ф3 трехфазный / 6 0,18 0,80 71 М20
ВГО1-71П8Ф3 трехфазный / 8 0,12 0,55 71 М20
ВГО1-77П4Ф3 трехфазный / 4 0,75 2,00 80 М20
ВГО1-77П6Ф3 трехфазный / 6 0,25 1,20 71 М20
ВГО1-77П8Ф3 трехфазный / 8 0,18 0,95 80 М20
ВГО1-81П4Ф3 трехфазный / 4 1,10 2,80 90S М20
ВГО1-81П6Ф3 трехфазный / 6 0,37 1,40 80 М20
ВГО1-81П8Ф3 трехфазный / 8 0,25 1,20 80 М20
ВГО1-86П4Ф3 трехфазный / 4 2,20 4,80 100L М25
ВГО1-86П6Ф3 трехфазный / 6 0,75 2,20 90S М20
ВГО1-86П8Ф3 трехфазный / 8 0,37 1,30 90S М20

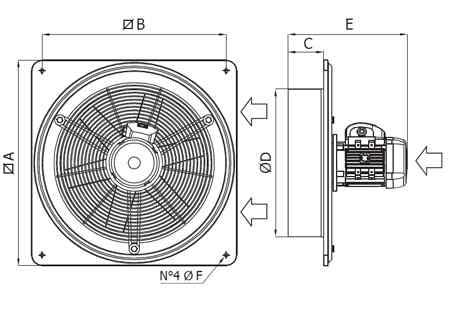

Габаритные и присоединительные размеры вентилятора ВГО1

Взрывозащищенный осевой вентилятор ВГО1 (FAN-EB) - 1

Типоразмер Размеры, мм
A B C ØD E ØF Масса, кг
ВГО1-35 345 305 44 215 210 8,5 7
ВГО1-40 400 350 57 265 250 8,5 9
ВГО1-47 465 405 77 312 285 10 13
ВГО1-53 525 465 90 365 315 10 14
ВГО1-58 580 520 100 413 325 10 16
ВГО1-63 630 570 107 457 370 10 20
ВГО1-71 700 640 137 512 405 10 24
ВГО1-77 765 695 122 569 385 10 27
ВГО1-81 800 730 93 640 385 12 29
ВГО1-86 850 800 93 710 440 12 38

График зависимости производительности от создаваемого напора

Взрывозащищенный осевой вентилятор ВГО1 (FAN-EB) - 2

Модель вентилятора Уровень шума на различных частотах (Гц) и общий уровень шума, Дб
LW (Стандартные измерения) LP (Уровень шума на расстоянии 3 метра)
63 125 250 500 1000 2000 4000 8000 Общ. 63 125 250 500 1000 2000 4000 8000 Общ.
ВГО1-35П2 49,8 57,8 61,8 59,8 65,1 64,8 58,8 46,8 70,1 32,3 40,3 44,3 42,3 47,6 47,3 41,3 29,3 52,6
ВГО1-35П4 34,7 42,7 46,7 44,7 50 49,7 43,7 31,7 55 17,2 25,2 29,2 27,2 32,5 32,2 26,2 14,2 37,5
ВГО1-40П2 - 65,5 72,1 77,3 78,4 72,3 67,3 59,5 84,7 - 48 54,6 59,8 60,9 54,8 49,8 42 67,2
ВГО1-40П4 - 53,4 60 65,2 66,3 60,3 55,2 47,4 69,6 - 32,9 39,5 44,7 45,8 39,7 34,7 26,9 52,1
ВГО1-47П2 62,8 66,8 74,8 75,8 78,8 79,8 74,8 62,8 84,5 45,3 49,3 57,3 58,3 61,3 62,3 57,3 45,3 67
ВГО1-47П4 47,7 51,7 59,7 60,7 63,7 64,7 59,7 47,7 69,4 30,2 34,2 42,2 43,2 46,2 47,2 42,2 30,2 51,9
ВГО1-53П4 50,7 52,7 62,7 64,7 65,2 68,7 64,7 53,7 72,8 33,2 35,2 45,2 47,2 47,7 51,2 47,2 36,2 55,3
ВГО1-58П4 54,7 56,7 61,7 64,7 68,7 69,7 55,7 56,7 73,6 37,2 39,2 44,2 47,2 51,2 52,2 38,2 39,2 56,1
ВГО1-63П4 47,2 48,2 53,2 57,2 60,2 61,2 56,2 49,2 83,2 64,7 65,7 70,7 74,7 77,7 78,7 73,7 66,7 65,7
ВГО1-71П4 51,2 52,2 60,2 62,2 59,2 56,2 59,2 46,2 84,6 68,7 69,7 77,7 79,7 76,7 73,7 76,7 63,7 67,1
ВГО1-71П6 56,7 66,7 64,7 65,7 65,7 67,7 62,7 54,7 73,8 39,2 49,2 47,2 48,2 48,2 50,2 45,2 37,2 56,3
ВГО1-71П8 34,2 40,2 40,2 40,2 42,2 43,2 39,2 29,2 66,6 51,7 57,7 57,7 57,7 59,7 60,7 56,7 46,7 49,1
ВГО1-77П4 34,8 55,8 66,3 64,8 63,8 63,8 60,8 51,8 88,9 52,3 73,3 83,8 82,3 81,3 81,3 78,3 69,3 71,4
ВГО1-77П6 43,5 64,5 75,0 73,5 72,5 72,5 69,5 60,5 80,1 26,0 47,0 57,5 56,0 55,0 55,0 52,0 43,0 62,6
ВГО1-77П8 37,2 58,2 68,7 67,2 66,2 66,2 63,2 54,2 73,9 19,7 40,7 51,2 49,7 48,7 48,7 45,7 36,7 56,4
ВГО1-81П4 38,8 54,8 65,8 66,8 68,8 70,1 64,8 56,8 92,3 56,3 72,3 83,3 84,3 86,3 87,6 82,3 74,3 74,8
ВГО1-81П6 47,5 63,5 74,5 75,5 77,5 78,8 73,5 65,5 83,5 30,0 46,0 57,0 58,0 60,0 61,3 56,0 48,0 66
ВГО1-81П8 41,2 57,2 68,2 69,2 71,2 72,5 67,2 59,2 77,3 23,7 39,7 50,7 51,7 53,7 55,0 49,7 41,7 59,8
ВГО1-86П4 40,8 53,8 65,8 68,8 74,8 76,8 70,8 61,8 97,6 58,3 71,3 83,3 86,3 92,3 94,3 88,3 79,3 80,1
ВГО1-86П6 31,8 51,8 56,8 55,8 60,8 63,8 56,8 44,8 84,6 49,3 69,3 74,3 73,3 78,3 81,3 74,3 62,3 67,1
ВГО1-86П8 50,8 62,3 70,3 69,3 71,3 73,3 64,3 51,3 77,7 33,3 44,8 52,8 51,8 53,8 55,8 46,8 33,8 60,2

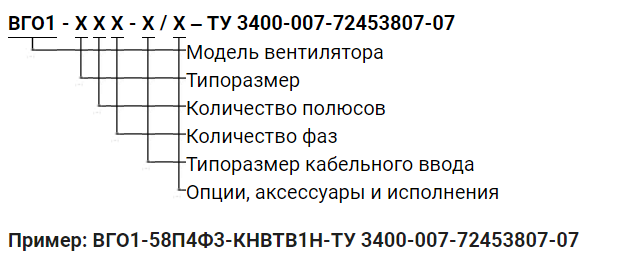

Формирование маркировки вентилятора ВГО1

Взрывозащищенный осевой вентилятор ВГО1 (FAN-EB) - 3
