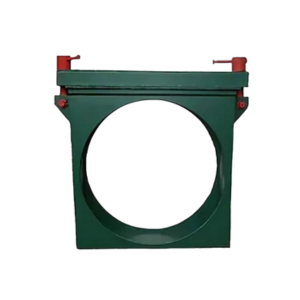

Коробка УЗ-3 для УЗС

Коробка УЗ-3 предназначена для установки в них противовзрывных защитных секций (унифицированных) – УЗС-1.

Коробки УЗ-3 и противовзрывные секции (унифицированные) – УЗС-1 устанавливают на воздуховодах диаметром 630 мм.

Основные комплектующие и принцип работы

Коробка УЗ-3 для противовзрывной защитной секции (унифицируемой) – УЗС-1 состоит из корпуса 1 и съемной крышки 2. Коробки УЗ-3 для противовзрывной защитной секции (унифицированной) – УЗС-1 привариваются к воздуховодам диаметром 630 мм. Противовзрывная защитная секция (унифицированная) – УЗС-1 по специальным направляющим в вставляется коробку УЗ-3. Крышка плотно и герметично закрывает коробку УЗ-3 для противовзрывной защитной секции (унифицированной) – УЗС-1.

Коробки УЗ-3 для противовзрывных защитных секций (унифицированных) – УЗС-1 размещаются на вертикальных и горизонтальных воздуховодах крышкой в бок. При монтаже коробки УЗ-3 для противовзрывной защитной секции (унифицированной) – УЗС-1 на воздуховоде необходимо создать условия для свободного доступа специалистов к коробке УЗ-3, и обеспечить  возможность беспрепятственного открывания крышки коробки УЗ-3. Установка коробки УЗ-3 на воздуховоде должна позволять  специалистам доставать и устанавливать противовзрывную защитную секцию УЗС-1, а также проводить профилактические и ремонтные работы.

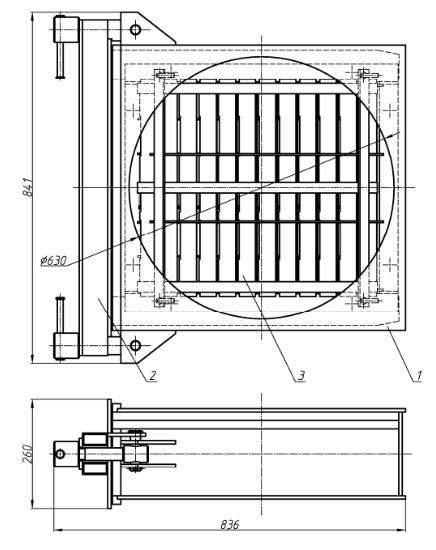

Габаритные размеры коробки УЗ-3

1. Корпус;
2. Съемная крышка;
3. Секция УЗС-1

Технические характеристики коробки УЗ-3

Комплектность коробки УЗ-3

• коробка УЗ-3 для противовзрывной защитной секции (унифицированной) – УЗС-1;
• паспорт;
• техническое описание;
• руководство по эксплуатации.

Обозначение коробки УЗ-3

Коробка для противовзрывной защитной секции (унифицированной) – УЗС-1 обозначается УЗ-3.
