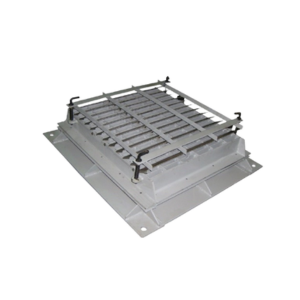

Малогабаритная защитная секция МЗС

Малогабаритная защитная секция МЗС предназначена для защиты вентиляционных устройств сооружений специального назначения от воздействия ударной волны большой длительности, с давлением от 0,3 до 10 кг/см².

Малогабаритная защитная секция автоматически, под действием ударной волны, перекрывает вентиляционные шахты или воздуховоды и обеспечивает защиту от проникания волны в убежище.

Малогабаритная защитная секция МЗС представляет собой раму прямоугольной формы с вваренными в нее ребрами жесткости, которая образует ячейки. Ячейки закрываются под действием ударной волны лопастями, которые в рабочем положении поддерживаются пружинами под углом 45 градусов.

Угол наклона лопастей может регулироваться от 0 до 45 градусов при помощи специальной подвижной решетки, которая соединяется с рамой при помощи рычагов, закрепленных на осях.

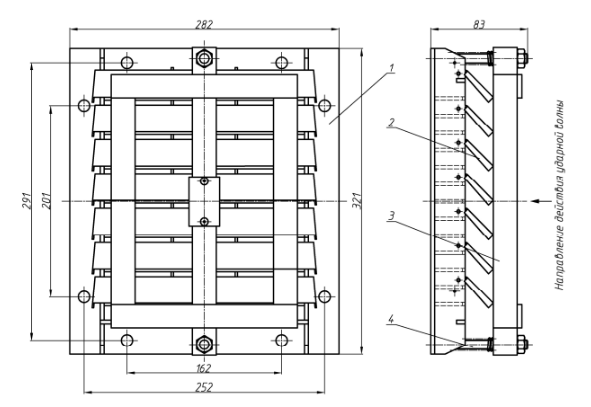

Габаритные размеры МЗС

1. Рама
2. Лопасть
3. Подвижная решетка
4. Регулировочный винт

Основные комплектующие и принцип работы

Противовзрывная защитная секция (малогабаритная) – МЗС выглядит в виде металлической рамы 1 в форме прямоугольника с приваренными к ней ребрами жесткости, которые образовывают ячейки. Ячейки прикрываются семью дюралюминиевыми лопастями 2 на пружинах.

Под воздействием давления ударной волны, лопасти 2 плотно прижимаются к решетке, задерживая  проникновение ударной волны в вентиляционную систему. После того, как ударная волна теряет свою силу, они, под воздействием пружин, занимают исходное положение. Угол наклона лопастей к плоскости решетки устанавливается в пределах от 0 до 45 градусов и корректируется  «вверх-вниз»  подвижной рамой 3 с помощью регулировочных винтов 4.

Технические характеристики МЗС

Комплектность МЗС

• противовзрывная защитная секция (малогабаритная) – МЗС;
• паспорт;
• техническое описание;
• руководство по эксплуатации.

Обозначение МЗС

• М - малогабаритная
• З - защитная
• С - секция
