Противовзрывная защитная секция УЗС–1
Противовзрывная защитная секция УЗС–1 предназначена для защиты вентиляционных устройств сооружений специального назначения от воздействия ударной волны большой длительности, с давлением от 0,3 до 10 кг/см².
Противовзрывная защитная секция автоматически, под действием ударной волны, перекрывает вентиляционные шахты или воздуховоды и обеспечивает защиту от проникания волны в убежище.

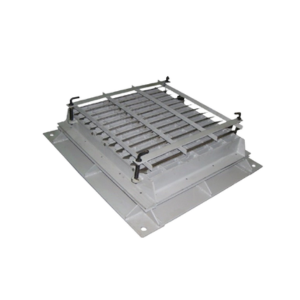

Противовзрывная защитная секция УЗС–1 представляет собой раму прямоугольной формы с вваренными в нее ребрами жесткости, которая образует ячейки. Ячейки закрываются под действием ударной волны лопастями, которые в рабочем положении поддерживаются пружинами под углом 45 градусов.
Угол наклона лопастей может регулироваться от 0 до 45 градусов при помощи специальной подвижной решетки, которая соединяется с рамой при помощи рычагов, закрепленных на осях.
Технические характеристики МЗС
| Основные характеристики | Противовзрывные устройства |
| УЗС-1 | |
| Номинальный расход воздуха, м3/ч | 8000 |
| Номинальное аэродинамическое сопротивление, кгс/м2 | 10-15 |
| Время срабатывания лопастей, сек, не более | 0,72 |
| Длина, мм | 649 |
| Ширина, мм | 595 |
| Толщина, мм | 146 |
| Объем расширительной камеры (участка трубопровода) за противовзрывным устройством, м | 2 |
| Примечание: Величина аэродинамического сопротивления зависит от места и способа установки противовзрывных устройств. | |
Габаритные размеры УЗС–1
Обозначения на чертеже:
- Рама
- Лопасть
- Подвижная решетка
- Регулировочный винт
Основные комплектующие и принцип работы
Противовзрывная защитная секция (унифицированная) – УЗС-1 выглядит в виде металлической рамы 1 в форме прямоугольника с приваренными в ней ребрами жесткости, которые образовывают ячейки. Ячейки прикрываются двенадцатью дюралюминиевыми лопастями 2 на пружинах. Под воздействием давления ударной волны лопасти 2 плотно прижимаются к решетке, задерживая проникновение ударной волны в вентиляционную систему.
После того как ударная волна теряет свою силу, они под воздействием пружин занимают исходное положение. Угол наклона лопастей к плоскости решетки устанавливается в пределах от 0 до 45 градусов и корректируется «вверх-вниз» подвижной рамой 3 с помощью регулировочных винтов 4.
Комплектность УЗС-1
В комплект поставки противовзрывной защитной секции (унифицированной) УЗС-1 входит:
- противовзрывная защитная секция(унифицированная) УЗС-1;
- паспорт;
- техническое описание;
- руководство по эксплуатации.
Обозначение УЗС-1
Противовзрывные защитные секции (унифицированные) – УЗС-1 - имеют следующий вид обозначения:
- У – унифицированная
- З – защитная
- С – секция
- 1 – условное обозначение
