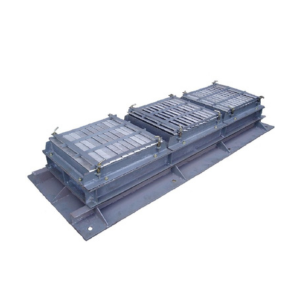

Противовзрывная защитная секция УЗС-25
Противовзрывная защитная секция УЗС-25 предназначена для защиты вентиляционных устройств сооружений специального назначения от воздействия ударной волны большой длительности, с давлением от 0,3 до 10 кг/см².
Противовзрывная защитная секция автоматически, под действием ударной волны, перекрывает вентиляционные шахты или воздуховоды и обеспечивает защиту от проникания волны в убежище.
Противовзрывная защитная секция УЗС–25 состоит из опорной рамы, дверной рамы и укрепленных на ней трех унифицированных защитных секций УЗС–1.
Опорная и дверная рамы соединены между собой шарнирами и двумя запорами. Шарниры и запоры допускают регулировку плотности поджатия дверной рамы к опорной раме, между которыми имеются резиновые прокладки.
Для обеспечения герметичности соединения между основанием и опорной рамой противовзрывной защитной секции устанавливаются резиновые прокладки, и, кроме того, по всему периметру рамы и по опорному основанию должна производиться проклейка половой гидроизоляционного материала на битуме.
Технические характеристики УЗС-25
| Основные характеристики | Противовзрывные устройства |
| УЗС-25 | |
| Номинальный расход воздуха, м3/ч | 25 000 |
| Номинальное аэродинамическое сопротивление, кгс/м2 | 10-15 |
| Время срабатывания лопастей, сек, не более | 0,72 |
| Длина, мм | 2197 |
| Ширина, мм | 815 |
| Толщина, мм | 360 |
| Объем расширительной камеры (участка трубопровода) за противовзрывным устройством, м | 6 |
| Примечание: Величина аэродинамического сопротивления зависит от места и способа установки противовзрывных устройств. | |

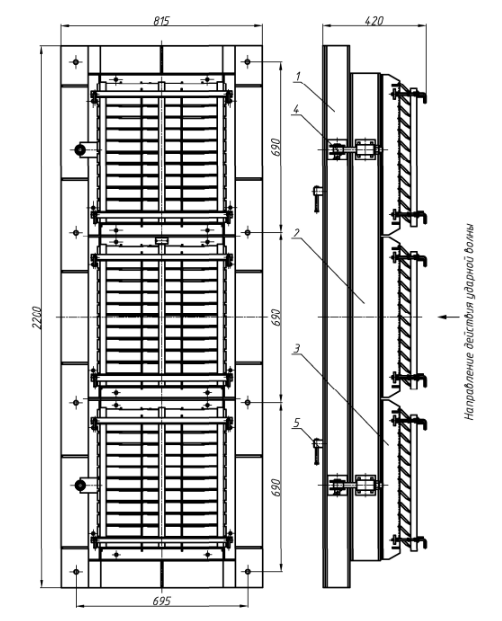

Габаритные размеры УЗС-25
- Рама
- Лопасть
- Подвижная решетка
- Регулировочный винт
Основные комплектующие и принцип работы
Противовзрывная защитная секция (унифицированная) – УЗС-25 представляет собой металлическую раму 1 в форме прямоугольника с приваренными в ней ребрами жесткости, которые образовывают ячейки. Ячейки прикрываются двенадцатью дюралюминиевыми лопастями 2 на пружинах.
Под воздействием давления ударной волны лопасти 2 плотно прижимаются к решетке, задерживая проникновение ударной волны в вентиляционную систему. После того, как ударная волна теряет свою силу, они под воздействием пружин занимают исходное положение. Угол наклона лопастей к плоскости решетки устанавливается в пределах от 0 до 45 градусов и корректируется «вверх-вниз» подвижной рамой 3 с помощью регулировочных винтов 4.
Комплектность УЗС-25
- противовзрывная защитная секция(унифицированная) УЗС-25 ;
- паспорт;
- техническое описание;
- руководство по эксплуатации.
Обозначение УЗС-25
- У – унифицированная
- З – защитная
- С – секция
- 25 – условное обозначение
