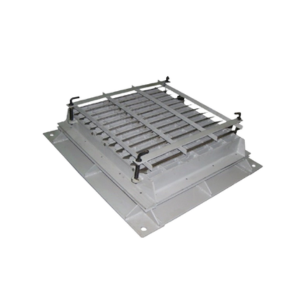

Противовзрывная защитная секция УЗС-8

Противовзрывная защитная секция УЗС-8 предназначена для защиты вентиляционных устройств сооружений специального назначения от воздействия ударной волны большой длительности, с давлением от 0,3 до 10 кг/см².

Противовзрывная защитная секция автоматически, под действием ударной волны, перекрывает вентиляционные шахты или воздуховоды и обеспечивает защиту от проникания волны в убежище.

Противовзрывная защитная секция УЗС–8 состоит из унифицированной защитной секции УЗС–1 и опорной рамы.

Секция соединена с опорной рамой при помощи специальных болтов. Она может поворачиваться изнутри убежища и открывать проем в раме, через который возможна эвакуация людей по аварийному выходу.

Технические характеристики УЗС-8

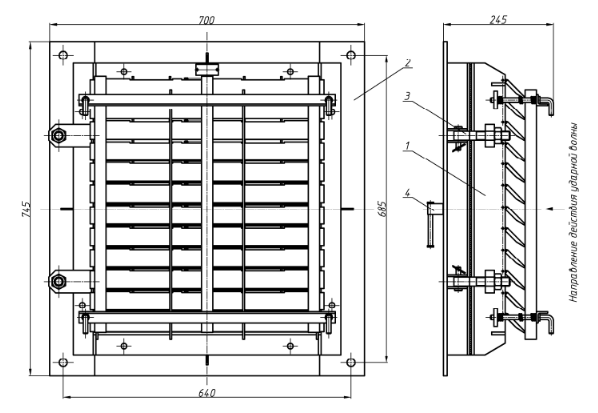

Габаритные размеры УЗС-8

1. Рама
2. Лопасть
3. Подвижная решетка
4. Регулировочный винт

Основные комплектующие и принцип работы

Противовзрывная защитная секция (унифицированная) – УЗС-8 представляет собой металлическую раму 1 в форме прямоугольника  с приваренными к ней ребрами жесткости, которые образовывают ячейки. Ячейки прикрываются двенадцатью дюралюминиевыми лопастями 2 на пружинах.

Под воздействием   давления ударной волны, лопасти 2 плотно прижимаются к решетке, задерживая  проникновение  ударной волны в вентиляционную систему. После того, как ударная волна теряет свою силу, они, под воздействием пружин, занимают исходное положение. Угол наклона лопастей к плоскости решетки устанавливается в пределах от 0 до 45 градусов и корректируется «вверх-вниз»  подвижной рамой 3 с помощью регулировочных винтов 4.

Комплектность УЗС-8

• противовзрывная защитная секция(унифицированная) УЗС-8 ;
• паспорт;
• техническое описание;
• руководство по эксплуатации.

Обозначение УЗС-8

• У – унифицированная
• З – защитная
• С – секция
• 8 – условное обозначение
