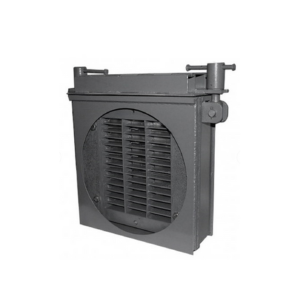

Противовзрывные защитные секции (унифицированные) УЗС-1 в коробках УЗ-3

Противовзрывные защитные секции УЗС-1 в корпусах УЗ-3 предназначены для установки на воздуховодах и обеспечивают защиту от воздействия длительных ударных волн.

При попадании ударной волны секции УЗС-1, установленные в корпусах УЗ-3, автоматически закрывают вентиляционные шахты и воздуховоды, формируя барьер, который предотвращает проникновение ударной волны в защищаемое пространство.

Основные составляющие и принцип работы

Противовзрывная защитная секция (унифицированная) УЗС-1 в коробке УЗ-3. Коробка УЗ-3 для противовзрывной защитной секции (унифицированной) – УЗС-1, состоит из корпуса 1 и съемной крышки 2. Коробка УЗ-3 приваривается к воздуховодам диаметром 630 мм.

Противовзрывная защитная секция (унифицированная) УЗС-1 по специальным направляющим вставляется в коробку УЗ-3. Крышка плотно и герметично закрывает коробку УЗ-3 для противовзрывной защитной секции (унифицированной) – УЗС-1.

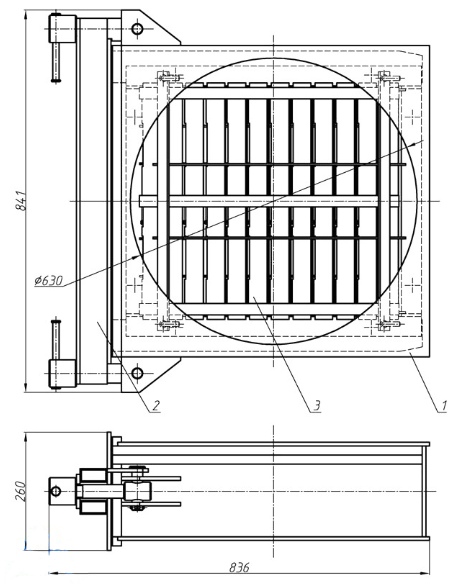

Габаритные размеры УЗС-1 в коробках УЗ-3

1. Корпус коробки
2. Съемная крышка
3. Секция УЗС-1

Противовзрывные защитные секции  (унифицированные) – УЗС-1 в коробках УЗ-3 - устанавливаются  на вертикальных и горизонтальных воздуховодах , снимающиеся крышкой в бок. Воздуховоды привариваются к коробке сплошным герметичным швом с двух сторон. Секция, по направляющим, вдвигается в коробку.

При монтаже противовзрывных защитных секций (унифицированных) – УЗС-1 в коробках УЗ-3 - на воздуховоде необходимо обратить внимание на возможность подхода к изделию, и на обеспечение свободного открывания снимающейся крышки, а также на изъятие ее из коробки УЗ-3 или установку в ней противовзрывной защитной секции (унифицированной) УЗС-1.

Технические характеристики УЗС-1 в коробках УЗ-3

Комплектность УЗС-1 в коробках УЗ-3

• противовзрывная защитная секция (унифицированная) – УЗС-1;
• коробка УЗ-3 для противовзрывной защитной секции (унифицированной) – УЗС-1;
• паспорт;
• техническое описание;
• руководство по эксплуатации.

Обозначение УЗС-1 в коробках УЗ-3

• У – унифицированная
• З – защитная
• С – секция
• 1 – обозначение секции
• УЗ-3 – обозначение коробки.
