Решетка вентиляционная РОН 120
Воздухозаборное устройство РОН 120 предназначено для обеспечения защиты открытых полостей воздуховодов, клапанов и вентиляционных шахт от несанкционированного доступа, воздействия внешних механических сил и вторжения посторонних предметов. Кроме того, оно способно полностью закрыть внутреннюю полость клапана, скрыв ее от внешнего обзора.
Конструкция РОН 120
Воздухозаборное устройство РОН 120 выполнено в виде цельнопросечной решетчатой конструкции из листовой стали и может быть закреплена при помощи присоединительного фланца.

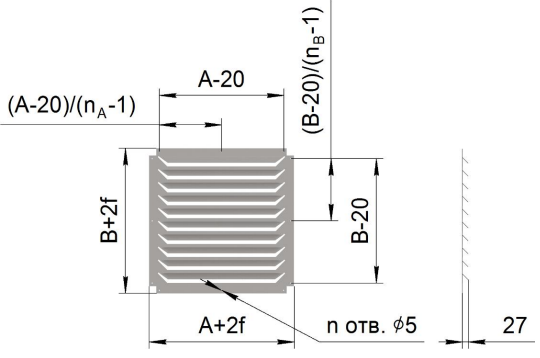

Габаритные размеры РОН 120
- n – полное кол-во отв. ø5 во фланцах РОН 120, шт.
- n=2*(nA+nB) nA – кол-во отв. ø5 в одном горизонтальном ряду, шт.
- nB – кол-во отв. ø5 в одном вертикальном ряду, шт.
Количество отв. во фланцах РОН 120
| А(В), мм | nA, шт | nB, шт |
| 100≤А(В)≤500 | 2 | 2 |
| 500<А(В)≤1000 | 3 | 3 |
| 1000<А(В)≤1500 | 4 | 4 |
| 1500<А(В)≤2000 | 5 | 5 |
Масса РОН 120
| АхB, мм | 100х100 | 300х300 | 800х800 | 1000х1000 | 1500х1000 | 2000х1000 |
| Масса, кг (±10%) | 0,25 | 1,4 | 7,8 | 12 | 17,6 | 23 |
