Универсальный узел независимой вентиляции УНВ280-380
УНВ280-380 — это универсальный узел независимой вентиляции, предназначенный для эффективного принудительного охлаждения электродвигателей с посадочным диаметром кожуха до 546 мм.
Решение идеально подходит для приводов, где стандартная система самовентиляции недостаточна или требуется стабильный обдув независимо от скорости вращения двигателя.

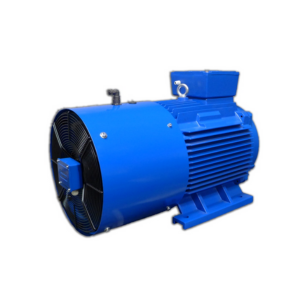

Конструкция узла представляет собой удлинённый металлический кожух с встроенным осевым вентилятором, работающим от трехфазной сети 380 В.
Вентилятор производства Weiguang (Китай) обладает мощностью 250 Вт и высокой производительностью до 4760 м³/ч, что обеспечивает равномерное и стабильное охлаждение электродвигателя.
Для удобства установки в корпусе предусмотрены 7 монтажных отверстий (3×120° и 4×90°), что позволяет монтировать узел как на стандартные двигатели, так и на двигатели с тормозами и энкодерами без применения дополнительных удлинителей. Глубина кожуха составляет 429 мм.
Преимущества узла УНВ280-380:
- Принудительное охлаждение независимо от режима работы двигателя
- Совместимость с широким диапазоном электроприводов
- Высокая производительность вентилятора
- Прочная и долговечная конструкция
- Простота монтажа и универсальные посадочные отверстия
- Подходит для двигателей с тормозом и/или энкодером

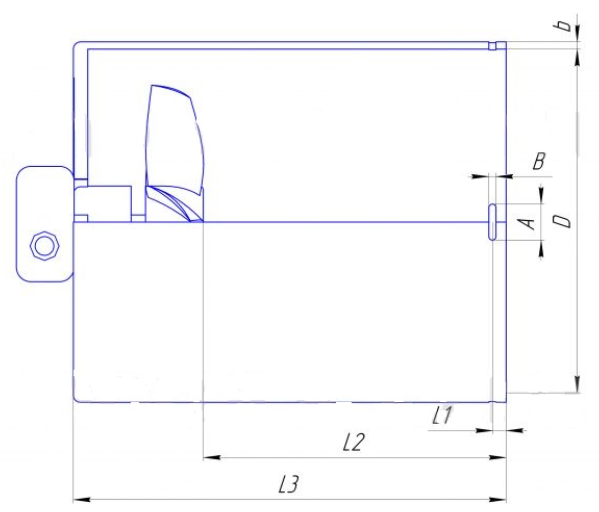

Габаритные размеры УНВ280-380
| Наименование | D | L1 | L2 | L3 | A | B | b |
| Универсальный УНВ 280 - 380 | 546 | 65 | 240 | 429 | 20 | 11 | 1,5 |
Технические характеристики УНВ280-380
| Наименование | Напряжение питания, В | Ток, А | Воздушный поток, м ³ | Мощность, Вт |
| Универсальный УНВ 280 - 380 | 380 | 0,62 | 4760 | 250 |
