Узел независимой вентиляции УНВ280
Узел независимой вентиляции УНВ280А-380 предназначен для охлаждения электродвигателей габарита 280. Он питается от однофазной сети 380 В и оснащается осевым вентилятором производства YS Tech.
Питание вентилятора выведено на корпус устройства через отдельный разъем. Ответные части разъема поставляются в комплекте с электродвигателем.
При необходимости на корпус УНВ может быть установлен дополнительный разъем для подключения датчика обратной связи с двигателя — такая опция согласуется индивидуально с заказчиком. Устройство имеет степень пылевлагозащиты IP54.
Варианты исполнения УНВ280:
- УНВ280А–380 – В – узел УНВ для электродвигателя 5АМ 280 производства ВЭМЗ (Россия) с размерами по ГОСТ
- УНВ280А–380 – Э – узел УНВ для электродвигателя А 280 производства Элдин (Россия) с размерами по ГОСТ
- УНВ280А–380–E – узел УНВ для электродвигателя АИС, AIS 280 импортного производства с размерами по стандарту CENELEС, DIN – Европейский стандарт.
- УНВ280А–380 –Z – узел УНВ, изготовленный по Вашим размерам.

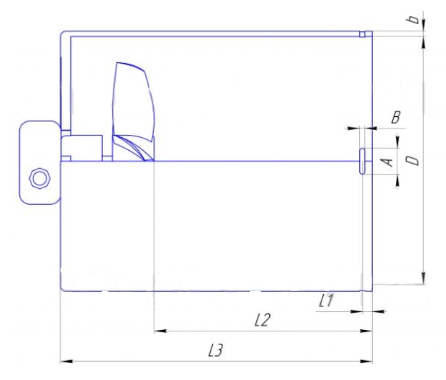

Габаритные размеры УНВ280
| Наименование | D | L1 | L2 | L3 | A | B | b |
| УНВ280А – 380 – В | 600 | 50 | 240 | 390 | - | - | 1,5 |
| УНВ280А – 380– Э | 500 | 55 | 250 | 400 | - | - | 1,5 |
| УНВ280А – 380 – Е | 546 | 65 | - | 429 | 20 | 11 | 1,5 |
| УНВ280А – 380 – ЭМ | - | - | - | - | - | - | - |
| УНВ280А – 380 – Z | изготовим для Вас по опросному листу под ваши размеры | ||||||
Технические характеристики УНВ280
| Наименование | Бренд вентилятора | Напряжение питания, В | Ток, А | Воздушный поток, м ³ | Мощность, Вт |
| УНВ280А-380 премиум | EBM-Papst | 380 | 0,44 | 4000 | 135 |
| УНВ280А-380 бюджетный | Weiguang | 380 | 0,62 | 4760 | 280 |

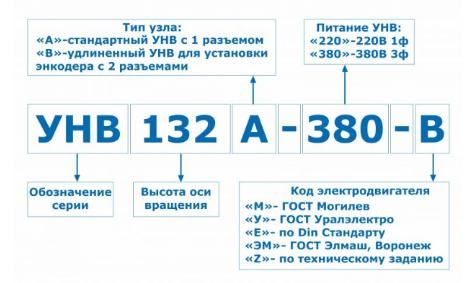

Условное обозначение УНВ
В стандартный комплект поставки УНВ входит
- Корпус УНВ металлический – 1 шт.
- Осевой электровентилятор – 1 шт.
- Разъем для подключения питания – 1 шт.
- Узел УНВ поставляется в собранном виде.
