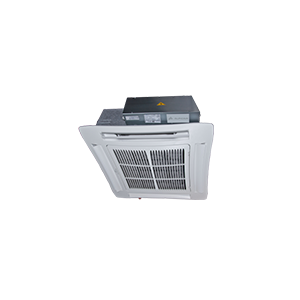

Фанкойл AlpicAir серии TL – это устройство, предназначенное для охлаждения/нагрева воздуха за счет циркулирующего через теплообменник тепло/хладоносителя.
Фактически это теплообменник с вентиляторами, а по назначению это такие же внутренние блоки, как и у сплит- или мультизональных систем.
Техгические характеристики
| МОДЕЛЬ |
AlpicAir TL 0.2-2T (24°C water 7–12°C) |
AlpicAir TL 0.2-2T (27°C water 7–12°C) |
AlpicAir TL 1.2-2T (24°C water 7–12°C) |
AlpicAir TL 1.2-2T (27°C water 7–12°C) |
| Мощность охлаждения (общая) (Выс/Сред/Низ), кВт |
1,5 / 1,2 / 0,9 |
2,1 / 1,7 / 1,3 |
1,9 / 1,7 / 1,3 |
2,8 / 2,5 / 1,9 |
| Мощность обогрева (общая) (Выс/Сред/Низ), кВт |
2,6 / 2,0 / 1,5 |
2,7 / 2,2 / 1,6 |
3,2 / 2,8 / 2,2 |
3,4 / 2,9 / 2,2 |
| Звуковое давление (Lp) (Выс/Сред/Низ), dB(A) |
40/31/24 |
40/31/24 |
36/31/24 |
36/31/24 |
| Звуковая мощность (Lw) (Выс/Сред/Низ), dB(A) |
49/40/33 |
49/40/33 |
45/40/33 |
44/32/25 |
| Потребляемая мощность (Выс/Сред/Низ), Вт |
57/32/25 |
57/32/25 |
44/32/25 |
44/32/25 |
| Расход воздуха на вентиляторе (Выс/Сред/Низ), м³/ч |
610/420/310 |
610/420/310 |
520/420/310 |
520/420/310 |
| Диаметр труб (жидкость вход/выход), дюйма |
1/2 |
1/2 |
1/2 |
1/2 |
| Масса кассеты, кг |
22 |
22 |
22 |
22 |
| Масса дедекоративной панели, кг |
3 |
3 |
3 |
3 |
| МОДЕЛЬ |
AlpicAir TL 2.2-2T (24°C water 7–12°C) |
AlpicAir TL 2.2-2T (27°C water 7–12°C) |
AlpicAir TL 3.2-2T (24°C water 7–12°C) |
AlpicAir TL 3.2-2T (27°C water 7–12°C) |
| Мощность охлаждения (общая) (Выс/Сред/Низ), кВт |
3,2 / 2,5 / 1,7 |
4,6 / 3,5 / 2,4 |
5,3 / 4,1 / 3,1 |
4,5 / 3,6 / 3,1 |
| Мощность обогрева (общая) (Выс/Сред/Низ), кВт |
5,0 / 3,8 / 2,5 |
5,3 / 4,0 / 2,6 |
6,0 / 4,5 / 3,3 |
6,2 / 4,7 / 3,4 |
| Звуковое давление (Lp) (Выс/Сред/Низ), dB(A) |
44/36/24 |
44/36/24 |
50/40/32 |
50/40/32 |
| Звуковая мощность (Lw) (Выс/Сред/Низ), dB(A) |
53/45/33 |
53/45/33 |
59/49/41 |
59/49/41 |
| Потребляемая мощность (Выс/Сред/Низ), Вт |
68/44/25 |
68/44/25 |
90/57/32 |
90/57/32 |
| Расход воздуха на вентиляторе (Выс/Сред/Низ), м³/ч |
710/500/320 |
710/500/320 |
880/610/430 |
880/610/430 |
| Диаметр труб (жидкость вход/выход), дюйма |
1/2 |
1/2 |
1/2 |
1/2 |
| Масса кассеты, кг |
24 |
24 |
24 |
24 |
| Масса дедекоративной панели, кг |
3 |
3 |
6 |
6 |
| МОДЕЛЬ |
AlpicAir TL 4.2-2T (24°C water 7–12°C) |
AlpicAir TL 4.2-2T (27°C water 7–12°C) |
AlpicAir TL 5.2-2T (24°C water 7–12°C) |
| Мощность охлаждения (общая) (Выс/Сред/Низ), кВт |
4,5 / 3,6 / 3,1 |
6,4 / 5,1 / 4,4 |
7,0 / 5,0 / 3,9 |
| Мощность обогрева (общая) (Выс/Сред/Низ), кВт |
7,5 / 5,9 / 5,0 |
7,8 / 6,1 / 5,1 |
11,4 / 7,9 / 6,0 |
| Звуковое давление (Lp) (Выс/Сред/Низ), dB(A) |
39/31/24 |
39/31/24 |
44/31/25 |
| Звуковая мощность (Lw) (Выс/Сред/Низ), dB(A) |
48/40/33 |
48/40/33 |
53/40/34 |
| Потребляемая мощность (Выс/Сред/Низ), Вт |
77/48/33 |
77/48/33 |
120/63/42 |
| Расход воздуха на вентиляторе (Выс/Сред/Низ), м³/ч |
1140/820/630 |
1140/820/630 |
1500/970/710 |
| Диаметр труб (жидкость вход/выход), дюйма |
3/4 |
3/4 |
3/4 |
| Масса кассеты, кг |
36 |
36 |
39 |
| Масса дедекоративной панели, кг |
6 |
6 |
6 |
| МОДЕЛЬ |
AlpicAir TL 5.2-2T (27°C water 7–12°C) |
AlpicAir TL 6.2-2T (24°C water 7–12°C) |
AlpicAir TL 6.2-2T (27°C water 7–12°C) |
| Мощность охлаждения (общая) (Выс/Сред/Низ), кВт |
10,1 / 7,2 / 5,6 |
8,1 / 6,2 / 3,9 |
11,7 / 9,0 / 5,6 |
| Мощность обогрева (общая) (Выс/Сред/Низ), кВт |
11,8 / 8,1 / 6,1 |
13,6 / 10,0 / 6,0 |
14,2 / 10,3 / 6,1 |
| Звуковое давление (Lp) (Выс/Сред/Низ), dB(A) |
44/31/25 |
49/39/25 |
49/39/25 |
| Звуковая мощность (Lw) (Выс/Сред/Низ), dB(A) |
53/40/34 |
58/48/34 |
58/48/34 |
| Потребляемая мощность (Выс/Сред/Низ), Вт |
120/63/42 |
170/95/42 |
170/95/42 |
| Расход воздуха на вентиляторе (Выс/Сред/Низ), м³/ч |
1500/970/710 |
1820/1280/710 |
1820/1280/710 |
| Диаметр труб (жидкость вход/выход), дюйма |
3/4 |
3/4 |
3/4 |
| Масса кассеты, кг |
39 |
39 |
39 |
| Масса дедекоративной панели, кг |
6 |
6 |
6 |
