Кондиционер Daikin FXDQ-M9

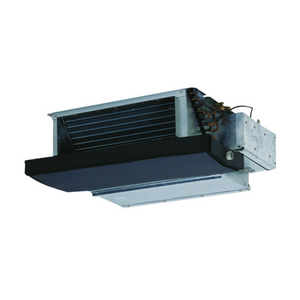

Характеристики кондиционера Daikin FXDQ-M9 плоского потолочного канального типа

Компактный блок (высота 230 мм и; глубина 652 мм) просто устанавливается в узком пространстве между подвесным потолком и перекрытием
Компоненты системы скрыты за потолком: видны только решетки для забора и подачи воздуха
Многовариантная установка, так как всасывание воздуха может осуществляться с тыльной стороны или снизу
Для простоты монтажа дренажный поддон можно расположить слева или справа от блока.

					FXDQ20M9V3B	FXDQ20M9V3B9	FXDQ25M9V3B	FXDQ25M9V3B9
Уровень звукового давления	Hагрев		Выс.	дБ(A)	37	37	37	37
			Низк.	дБ(A)	32	32	32	32
	Охлаждение		Низк.	дБ(A)	32	32	32	32
			Выс.	дБ(A)	37	37	37	37
Хладагент	Регулирование				Электронный расширительный клапан		Электронный расширительный клапан
	Type				R-410A		R-410A
	GWP				2,087.5		2,087.5
Системы управления	ИК пульт дист. управления				BRC4C62		BRC4C62
	Wired remote control				BRC1E53A, BRC1E53B, BRC1E53C, BRC1D52		BRC1E53A, BRC1E53B, BRC1E53C, BRC1D52
	Упрощенный проводной пульт ДУ для гостиниц				BRC2E52C (с рекуперацией теплоты), BRC3E52C (тепловой насос)		BRC2E52C (с рекуперацией теплоты), BRC3E52C (тепловой насос)
Двигатель вентилятора	Скорость			Ступени	2		2
	Привод				Прямая передача		Прямая передача
	Model				Шаговый двигатель		Шаговый двигатель
	Количество				1		1
	Выход		Выс.	W	10		10
Входная мощность - 50 Гц	Охлаждение		Ном.	кВт	0.050 (1)	0.050 (1)	0.050 (1)	0.050 (1)
	Hагрев		Ном.	кВт	0.050 (2)	0.050 (2)	0.050 (2)	0.050 (2)
Холодопроизводительность	Ном.			кВт	2.2 (1)	2.2 (1)	2.8 (1)	2.8 (1)
Теплообменник	Проходы			Quantity	2		2
	Ребро			Тип	Симметричные жалюзи “вафельного” типа		Симметричные жалюзи “вафельного” типа
	Отверстие пустой трубной решетки			Количество	4		0
	Ряды			Количество	2		2
	Лицевая сторона			м²	0.108		0.108
	Шаг ребер			мм	1.4		1.4
	Ступени			Количество	12		12
	Тип трубы				Hi-XSS(7)		Hi-XSS(7)
	Ребро			Обработка	Гидрофильная		Гидрофильная
	Длина			мм	430		430
Подсоединения труб	Жидкость		НД	мм	6.35	6.35	6.35	6.35
				Тип	Раструб		Раструб
	Газ		НД	мм	12.7	12.7	12.7	12.7
				Тип	Раструб		Раструб
	Дренаж				I.D. 21.6, O.D. 27.2		I.D. 21.6, O.D. 27.2
Required ceiling void >-=-mm	мм				250	250	250	250
Уровень звуковой мощности	Охлаждение		Ном.	дБ(A)	50	50	50	50
Защитные устройства	Оборудование			01	Плавкий предохранитель платы		Плавкий предохранитель платы
				02	Тепловая защита двигателя вентилятора		Тепловая защита двигателя вентилятора
Воздушный фильтр	Type				Полимерная сетка, стойкая к образованию плесени		Полимерная сетка, стойкая к образованию плесени
Размеры	Упакованный блок		Ширина	мм	584		584
			Высота	мм	301		301
			Глубина	мм	753		753
	Блок		Ширина	мм	502	502	502	502
			Глубина	мм	652	652	652	652
			Высота	мм	230	230	230	230
Корпус	Цвет				Не окрашен		Не окрашен
	Материал				Оцинкованная сталь		Оцинкованная сталь
Вес	Упакованный блок			кг	18		18
	Блок			кг	17	17	17	17
Fan	Расход воздуха - 50Гц	Охлаждение	Выс.	м³/мин	6.7	6.7	7.4	7.4
			Низк.	м³/мин	5.2	5.2	5.8	5.8
		Hагрев	Выс.	м³/мин	6.7	6.7	7.4	7.4
			Низк.	м³/мин	5.2	5.2	5.8	5.8
	Тип				Вентилятор Sirocco		Вентилятор Sirocco
	Количество				1		1
Теплопроизводительность	Ном.			кВт	2.5 (2)	2.5 (2)	3.2 (2)	3.2 (2)
Template					VRV Indoor	VRV Indoor	VRV Indoor	VRV Indoor
Управление направлением потока воздуха					Вверх и вниз		Вверх и вниз
Регулирование температуры					Микропроцессорный термостат для охлаждения и обогрева		Микропроцессорный термостат для охлаждения и обогрева
Ток - 50 Гц	Мин. ток цепи (MCA)			A	0.2		0.2
	Ток полной нагрузки (FLA)		Общая	A	0.1		0.1
	Макс. ток предохранителя (MFA)			A	16		16
	Zмакс.			Список	Требования отс-т		Требования отс-т
Диапазон напряжений	Мин.			%	-10		-10
	Макс.			%	10		10
Электропитание	Частота			Гц	50	50	50	50
	Voltage			V	230	230	230	230
	Фаза				1~		1~
Примечания					Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. наружного воздуха 35°CDB; эквивалентная длина трубопроводов: 8 м; перепад уровня: 0 м
					Нагрев: темп. в помещении: 20°CDB; темп. наружного воздуха 7°CDB, 6°CWB; эквивалентная длина труб с хладагентом: 8 м; перепад уровня: 0 м
					Приведенные производительности представляют собой «нетто»-величины, в которых учтено снижение холодопроизводительности (или соответственно теплопроизводительности), связанное с нагревом двигателя вентилятора внутреннего блока.
					Диапазон напряжения: блоки могут использоваться с электрическими системами, где напряжение, подаваемое на клемму блока, находится в пределах указанного диапазона.
					Максимально допустимое изменение диапазона напряжений между фазами составляет 2%.
					MCA/MFA: MCA = 1,25 x FLA
					MFA < 4 x FLA	MFA < 4 x FLA	MFA < 4 x FLA	MFA < 4 x FLA
					Следующий более низкий стандартный номинальный ток предохранителя минимум 16A
					Выделите размер провода на основании значения MCA
					Вместо предохранителя используйте размыкатель цепи
					Содержит фторированные парниковые газы
Корпус	Цвет					Не окрашен		Не окрашен
	Материал					Оцинкованная сталь		Оцинкованная сталь
Хладагент	Type					R-410A		R-410A
	GWP					2,087.5		2,087.5
Подсоединения труб	Жидкость		Тип			Раструб		Раструб
	Газ		Тип			Раструб		Раструб
	Дренаж					I.D. 21.6, O.D. 27.2		I.D. 21.6, O.D. 27.2
Электропитание	Name					V1		V1
	Фаза					1~		1~
