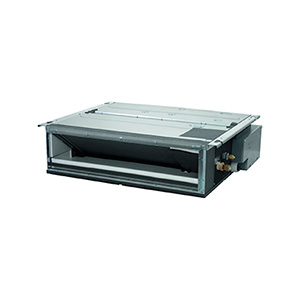

Кондиционер FDXS-F
Характеристики кондиционера FDXS-F
- Компоненты системы скрыты за потолком: видны только решетки для забора и подачи воздуха
- Компактные размеры позволяют легко установить блок в пространстве между подвесным потолком и перекрытием, требуется запас пространства всего лишь 240 мм
- Среднее внешнее статическое давление до 40 Па дает возможность применять гибкие воздуховоды различной длины
- Сокращение расхода энергии благодаря использованию электродвигателя вентилятора постоянного тока
- Значения сезонной эффективности до A+ в режиме охлаждения и нагрева.
| Параметр | FDXS25F2VEB | FDXS35F2VEB | FDXS50F2VEB | FDXS60F2VEB | ||||
|---|---|---|---|---|---|---|---|---|
| Размеры | Блок | Высота | мм | 200 | 200 | 200 | 200 | |
| Ширина | мм | 750 | 750 | 950 | 1,150 | |||
| Глубина | мм | 620 | 620 | 620 | 620 | |||
| Вес | Блок | кг | 21 | 21 | 27 | 30 | ||
| Fan | Расход воздуха | Охлаждение | Выс. | м³/мин | 8.7 | 8.7 | 12.0 | 16.0 |
| Низк. | м³/мин | 7.3 | 7.3 | 10.0 | 13.5 | |||
| Hагрев | Выс. | м³/мин | 8.7 | 8.7 | 12.0 | 16.0 | ||
| Низк. | м³/мин | 7.3 | 7.3 | 10.0 | 13.5 | |||
| Внешнее статическое давление | Ном. | Па | 30 | 30 | 40 | 40 | ||
| Ном. | м³/мин | 8.7 | 8.7 | 12.0 | 16.0 | |||
| Hагрев | Ном. | м³/мин | 8.0 | 8.0 | 11.0 | 14.8 | ||
| Уровень звуковой мощности | Охлаждение | дБ(A) | 53 | 53 | 55 | 56 | ||
| Отопление | дБ(A) | 53 | 53 | 55 | 56 | |||
| Уровень звукового давления | Охлаждение | Выс. | дБ(A) | 35 | 35 | 37 | 38 | |
| Низк. | дБ(A) | 27 | 27 | 29 | 30 | |||
| Hагрев | Выс. | дБ(A) | 35 | 35 | 37 | 38 | ||
| Низк. | дБ(A) | 27 | 27 | 29 | 30 | |||
| Ном. | дБ(A) | 33 | 33 | 35 | 36 | |||
| Hагрев | Ном. | дБ(A) | 33 | 33 | 35 | 36 | ||
| Подсоединения труб | Жидкость | НД | мм | 6.35 | 6.35 | 6.35 | 6.35 | |
| Газ | НД | мм | 9.5 | 9.5 | 12.7 | 12.7 | ||
| Дренаж | VP20 (I.D. 20/O.D. 26) | VP20 (I.D. 20/O.D. 26) | VP20 (I.D. 20/O.D. 26) | |||||
| Стандартные аксессуары | Позиция | Инструкции по установке | Инструкции по установке | Инструкции по установке | Инструкции по установке | |||
| Количество | 1 | 1 | 1 | 1 | ||||
| Позиция | Руководство по эксплуатации | Руководство по эксплуатации | Руководство по эксплуатации | Руководство по эксплуатации | ||||
| Количество | 1 | 1 | 1 | 1 | ||||
| Позиция | Изоляция фитинга | Изоляция фитинга | Изоляция фитинга | Изоляция фитинга | ||||
| Количество | 1 | 1 | 1 | 1 | ||||
| Позиция | Уплотнительная подушка | Уплотнительная подушка | Уплотнительная подушка | Уплотнительная подушка | ||||
| Количество | 1 | 1 | 1 | 1 | ||||
| Позиция | Металлический зажим | Металлический зажим | Металлический зажим | Металлический зажим | ||||
| Количество | 1 | 1 | 1 | 1 | ||||
| Позиция | Сливной шланг | Сливной шланг | Сливной шланг | Сливной шланг | ||||
| Количество | 1 | 1 | 1 | 1 | ||||
| Позиция | Шайба для подвесного кронштейна | Шайба для подвесного кронштейна | Шайба для подвесного кронштейна | Шайба для подвесного кронштейна | ||||
| Количество | 8 | 8 | 8 | 8 | ||||
| Позиция | Уплотнительный материал | Уплотнительный материал | Уплотнительный материал | Уплотнительный материал | ||||
| Количество | 2 | 2 | 2 | 2 | ||||
| Позиция | Зажимы | Зажимы | Зажимы | Зажимы | ||||
| Количество | 6 | 6 | 6 | 6 | ||||
| Позиция | Крепежная пластина шайбы | Крепежная пластина шайбы | Крепежная пластина шайбы | Крепежная пластина шайбы | ||||
| Количество | 4 | 4 | 4 | 4 | ||||
| Позиция | Винты для фланцев воздуховодов | Винты для фланцев воздуховодов | Винты для фланцев воздуховодов | Винты для фланцев воздуховодов | ||||
| Количество | 1 | 1 | 1 | 1 | ||||
| Позиция | Воздушный фильтр | Воздушный фильтр | Воздушный фильтр | Воздушный фильтр | ||||
| Количество | 1 | 1 | 1 | 1 | ||||
| Template | Split Indoor | Split Indoor | Split Indoor | Split Indoor | ||||
| Электропитание | Name | VE | VE | VE | ||||
| Фаза | 1~ | 1~ | 1~ | |||||
| Частота | Гц | 50 | 50 | 50 | 50 | |||
| Voltage | V | 230 | 230 | 220-240 | 220-240 | |||
| Notes_Description | Уровень шума при работе определяется по тыльному воздухозабору и ВСД 40 Па. Уровень шума при работе для нижней стороны тыльного воздухозабора: (уровень шума при работе для тыльного воздухозабора) +5 дБ. Однако при установке, когда ВСД становится ниже, может наблюдаться повышение на 5 дБ и больше | Уровень шума при работе определяется по тыльному воздухозабору и ВСД 40 Па. Уровень шума при работе для нижней стороны тыльного воздухозабора: (уровень шума при работе для тыльного воздухозабора) +5 дБ. Однако при установке, когда ВСД становится ниже, может наблюдаться повышение на 5 дБ и больше | При подсоединении к наружному блоку многоблочной системы, см. технические характеристики подсоединяемого наружного блока. | |||||
| Хладагент | Type | R-410A | ||||||
| Двигатель вентилятора | Скорость | Охлаждение | Выс. | об/мин | 1,270 | |||
| Средний уровень | об/мин | 1,180 | ||||||
| Низк. | об/мин | 1,080 | ||||||
| Hагрев | Выс. | об/мин | 1,270 | |||||
| Средний уровень | об/мин | 1,180 | ||||||
| Низк. | об/мин | 1,080 | ||||||
| Ступени | 3 | |||||||
| Model | KFD-280-65-8A | |||||||
| Теплообменник | Ребро | Тип | Multi slit fin | |||||
| Шаг ребер | мм | 1.5 | ||||||
| Ступени | Количество | 12 | ||||||
| Ряды | Количество | 3 | ||||||
| Длина | мм | 700 | ||||||
| Тип трубы | 7Hi-XD | |||||||
| Подсоединения труб | Дренаж | VP20 (I.D. 20/O.D. 26) | ||||||
| Теплоизоляция | Трубопроводы для жидкости и газа | |||||||
| Входная мощность | Охлаждение | Ном. | кВт | 0.038 | ||||
| Hагрев | Ном. | кВт | 0.038 | |||||
| Воздушный фильтр | Type | Съемный / моющийся / защищен от возникновения плесени | ||||||
| Размеры | Упакованный блок | Ширина | мм | 1,106 | ||||
| Высота | мм | 266 | ||||||
| Глубина | мм | 751 | ||||||
| Вес | Упакованный блок | кг | 34 | |||||
| Fan | Расход воздуха | Hагрев | Низк. | куб. фт/мин | 353 | |||
| Выс. | куб. фт/мин | 424 | ||||||
| Охлаждение | Низк. | куб. фт/мин | 353 | |||||
| Выс. | куб. фт/мин | 424 | ||||||
| Fan-=-Fan type | Вентилятор Sirocco | |||||||
| Ном. | куб. фт/мин | 338 | ||||||
| Охлаждение | Ном. | куб. фт/мин | 424 | |||||
| Регулирование температуры | Микрокомпьютерное управление | |||||||
| Электропитание | Фаза | 1~ | ||||||
| Ток | Номинальный рабочий ток - 50 Гц | Hагрев | A | 0.4 | ||||
| Охлаждение | A | 0.4 | ||||||
| Примечания | Notes-=-Description | При подсоединении к наружному блоку многоблочной системы, см. технические характеристики подсоединяемого наружного блока. | ||||||
