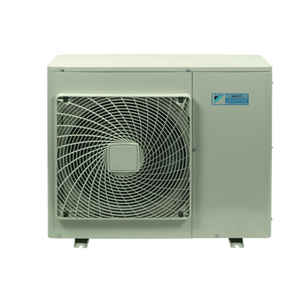

Мульти-система 4MXS-E

Характеристики мульти-системы 4MXS-E

  • Возможность подсоединения различных внутренних блоков: например, настенные блоки, угловые потолочные блоки кассетного типа, потолочные блоки скрытого монтажа;
  • Наружные блоки имеют роторный компрессор, который славится низким уровнем шума и высокими показателями энергосбережения;
  • Наружные блоки для мульти-систем;
  • К одному наружному блоку мульти-системы можно подсоединять до 4 внутренних блоков; управление каждым внутренним блоком осуществляется отдельно, при этом блоки не обязательно устанавливать одновременно или в одном помещении; они работают одновременно в одинаковом режиме охлаждения или нагрева;
  • Ночной тихий режим автоматически уменьшает рабочий шум наружного блока на 3дБA в ночное время (мульти-системы только в режиме охлаждения);
  • Использование наружных блоков инверторного типа позволяет добиться высокого уровня энергоэффективности и низкого уровня шума;
  • Наружные блоки Daikin аккуратные и прочные, их можно легко установить на крыше или террасе, либо просто разместить на наружной стене дома.

Технические характеристики мульти-системы 4MXS-E

Параметры 4MXS80E3V3B 4MXS80E7V3B 4MXS80E3V3B2
Уровень звукового давления Hагрев Ном. дБ(A) 49 49 49
  Охлаждение Ном. дБ(A) 48 48 48
Стандартные аксессуары Позиция Инструкции по установке Инструкции по установке Инструкции по установке
  Количество 1 1 1
  Позиция Сливная пробка Сливная пробка Сливная пробка
  Количество 1 1 1
  Позиция Узел переходника Узел переходника Узел переходника
  Количество 1 1 1
Хладагент Заправка TCO2Eq 6.2 6.2 6.2
  Заправка кг 2.99 2.99 2.99
  Refrigerant-=-Gwp 2,087.5 2,087.5
  Type R-410A R-410A
Двигатель вентилятора Мощность W 66.00 66.00
  Скорость Охлаждение Выс. об/мин 860 860
      Низк. об/мин 730 730
    Hагрев Выс. об/мин 730 730
      Низк. об/мин 250 250
  Model KFD-280-66-8A KFD-280-66-8A
Рабочий диапазон Охлаждение Темп. нар. возд. Макс. °CDB 46 46 46
      Мин. °CDB -10 -10 -10
  Hагрев Темп. нар. возд. Макс. °CWB 18 15.5 18
      Мин. °CWB -15 -15 -15
Теплообменник Ребро Тип Пластина WF Пластина WF
  Ряды Количество 2 2
  Длина мм 879 860
  Шаг ребер мм 1.40 1.40
  Ступени Количество 34 34
  Тип трубы Hi-XA (8) Hi-XSS(8)
Подсоединения труб Длина трубы Макс. НБ - ВБ м 25 25
  Жидкость НД мм 6.35 6.35
    Количество 4 4
  Газ НД мм 9.52 9.52
    Количество 1 1
  Дренаж НД мм 25 25
  Газ 2 НД мм 12.7 12.7
    Количество 1 1
  перепад уровня IU - IU Макс. м 7.5 7.5 7.5
    IU - OU Макс. м 15 15 15
  Газ 3 НД мм 15.9 15.9
    Количество 2 2
  Additional refrigerant charge kg/m 0,02 (для длины труб свыше 30 м) 0,02 (для длины труб свыше 30 м) 0,02 (для длины труб свыше 30 м)
  Общая длина трубопроводов Система Фактическая м 70 70 70
  Теплоизоляция Трубопроводы для жидкости и газа Трубопроводы для жидкости и газа
Уровень звуковой мощности Охлаждение дБ(A) 62 62 62
Размеры Упакованный блок Ширина мм 925 925
    Высота мм 900 900
    Глубина мм 390 390
  Блок Ширина мм 900 900 900
    Глубина мм 320 320 320
    Высота мм 770 770 770
Компрессор Выход W 1,920 1,920
  Тип Герметичный компрессор ротационного типа Герметичный компрессор ротационного типа
  Model 2YC63BXD#C 2YC63BXD#C
Корпус Цвет Слоновая кость_ Слоновая кость_
Регулирование мощности Способ С инверторным управлением
Вес Упакованный блок кг 80 80
  Блок кг 72 72 72
Fan Рабочий ток Охлаждение Выс. A 0.97 0.97
      Низк. A 0.69 0.69
    Hагрев Выс. A 0.69 0.69
      Низк. A 0.05 0.05
  Расход воздуха Hагрев Низк. куб. фт/мин 519 519
      Выс. м³/мин 46.0 46.0
      Низк. м³/мин 14.7 14.7
      Выс. куб. фт/мин 1,624 1,624
    Охлаждение Низк. м³/мин 46.0 46.0
      Низк. куб. фт/мин 1,624 1,624
      Выс. м³/мин 54.5 54.5
      Выс. куб. фт/мин 1,924 1,924
  Потребляемая мощность Охлаждение Выс. W 86 86
      Низк. W 55 55
    Hагрев Низк. W 9 9
      Выс. W 55 55
  Тип Осевой вентилятор Осевой вентилятор
Масло хладагента Объем заправки л 0.75 0.75
  Тип FVC50K FVC50K
Template Split Outdoor Split Outdoor Split Outdoor
Проводные соединения Для электропитания Примечание 3 для питания, 4 для междублочной проводки (включая заземляющий провод)
Ток - 50 Гц Макс. ток предохранителя (MFA) A 20 20
Электропитание Частота Гц 50 50 50
  Voltage V 230 230 230
  Фаза 1~ 1~
Ток Пусковой ток Охлаждение A 9.7 9.7
    Нагрев A 9.7 9.7
Примечания Охлаждение: темп. внутри помещения: 27°CDB, 19,0°CWB; темп. наружного воздуха 35°CDB; длина эквивалентного трубопровода: 7,5 м Охлаждение: темп. внутри помещения: 27°CDB, 19,0°CWB; темп. наружного воздуха 35°CDB; длина эквивалентного трубопровода: 7,5 м Охлаждение: темп. внутри помещения: 27°CDB, 19,0°CWB; темп. наружного воздуха 35°CDB; длина эквивалентного трубопровода: 7,5 м
  Нагрев: темп. в помещении: 20°CDB; темп. наружного воздуха 7°CDB, 6°CWB; эквивалентная длина труб с хладагентом: 7,5 м Нагрев: темп. в помещении: 20°CDB; темп. наружного воздуха 7°CDB, 6°CWB; эквивалентная длина труб с хладагентом: 7,5 м Нагрев: темп. в помещении: 20°CDB; темп. наружного воздуха 7°CDB, 6°CWB; эквивалентная длина труб с хладагентом: 7,5 м
  Содержит фторированные парниковые газы Содержит фторированные парниковые газы Содержит фторированные парниковые газы
Проводные соединения Для подсоединения с внутр. бл. Количество   4
  Для электропитания Quantity   3
Компрессор Тип       Герметичный компрессор ротационного типа
Хладагент Type       R-410A
  GWP       2,087.5
Электропитание Фаза       1~
