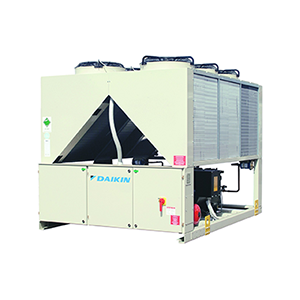

Винтовой охладитель Daikin EWAD-D-SX

Заказать
Заказать

Характеристики продукта EWAD-D-SX:

  • 2 полностью независимых контура охлаждения.
  • Одновинтовой компрессор с бесступенчатым регулированием мощности.
  • Оптимизирован для работы с хладагентом R-134a.
  • Широкий рабочий диапазон (температура наружного воздуха до -18°C).
  • Контроллер MicroTech III с превосходной логикой управления и удобным интерфейсом.

Преимущества EWAD-D-SX:

  • Одновинтовые компрессоры содержат зубчатые колеса внешнего и внутреннего зацепления и обеспечивают высокую производительность и отличные эксплуатационные характеристики.
  EWAD210D-SX EWAD230D-SX EWAD250D-SX EWAD270D-SX EWAD290D-SX EWAD300D-SX EWAD310D-SX EWAD370D-SX EWAD410D-SX EWAD450D-SX EWAD490D-SX
Холодопроизводительность Ном. кВт 202 (1) 230 (1) 252 (1) 270 (1) 285 (1) 298 (1) 308 (1) 369 (1) 412 (1) 449 (1) 490 (1)
Регулирование мощности Способ   Бесступенч. Бесступенч. Бесступенч. Бесступенч. Бесступенч. Бесступенч. Бесступенч. Бесступенч. Бесступенч. Бесступенч. Бесступенч.
  Минимальная мощность % 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5 12.5
Входная мощность Охлаждение Ном. кВт 80.8 (1) 86.0 (1) 94.4 (1) 105 (1) 115 (1) 127 (1) 137 (1) 150 (1) 171 (1) 175 (1) 189 (1)
EER 2.50 (1) 2.68 (1) 2.67 (1) 2.56 (1) 2.47 (1) 2.35 (1) 2.25 (1) 2.46 (1) 2.41 (1) 2.56 (1) 2.60 (1)
ESEER 3.29 3.52 3.41 3.44 3.34 3.29 3.15 3.14 3.39 3.50 3.47
Размеры Блок Высота мм 2,420 2,420 2,420 2,420 2,420 2,420 2,420 2,420 2,420 2,420 2,420
    Ширина мм 2,234 2,234 2,234 2,234 2,234 2,234 2,234 2,234 2,234 2,234 2,234
    Глубина мм 3,139 4,040 4,040 4,040 4,040 4,040 4,040 4,040 4,040 4,940 4,940
Вес Блок кг 3,110 3,475 3,475 3,425 3,430 3,430 3,430 3,560 4,302 4,506 4,581
  Эксплуатационный вес кг 3,200 3,590 3,590 3,590 3,590 3,590 3,590 3,735 4,472 4,676 4,746
Вод. теплообменник Тип   Одноходовой кожухотрубный Одноходовой кожухотрубный Одноходовой кожухотрубный Одноходовой кожухотрубный Одноходовой кожухотрубный Одноходовой кожухотрубный Одноходовой кожухотрубный Одноходовой кожухотрубный Одноходовой кожухотрубный Одноходовой кожухотрубный Одноходовой кожухотрубный
  Объем воды л 90 115 115 165 160 160 160 175 170 170 165
Воздушный теплообменник Тип   Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем
Fan Расход воздуха Ном. л/сек 12,876 17,892 17,169 17,169 17,169 17,169 17,169 26,496 26,496 28,982 33,120
  Скорость об/мин 500 500 500 500 500 500 500 500 500 500 500
Компрессор Тип   Одновинтовой компрессор_ Одновинтовой компрессор_ Одновинтовой компрессор_ Одновинтовой компрессор_ Одновинтовой компрессор_ Одновинтовой компрессор_ Одновинтовой компрессор_ Одновинтовой компрессор_ Aсимметричный одновинтовой компрессор Aсимметричный одновинтовой компрессор Aсимметричный одновинтовой компрессор
  Количество   2 2 2 2 2 2 2 2 2 2 2
Рабочий диапазон Сторона воздуха Охлаждение Мин. °CDB -18 -18 -18 -18 -18 -18 -18 -18 -18 -18 -18
      Макс. °CDB 48 48 48 48 48 48 48 48 48 48 48
  Сторона воды Охлаждение Мин. °CDB -15 -15 -15 -15 -15 -15 -15 -15 -15 -15 -15
      Макс. °CDB 15 15 15 15 15 15 15 15 15 15 15
Уровень звуковой мощности Охлаждение Ном. дБ(A) 84 85 85 85 85 85 85 85 85 86 86
Уровень звукового давления Охлаждение Ном. дБ(A) 65 (2) 65 (2) 65 (2) 65 (2) 65 (2) 65 (2) 65 (2) 65 (2) 65 (2) 66 (2) 66 (2)
Хладагент Type   R-134a R-134a R-134a R-134a R-134a R-134a R-134a R-134a R-134a R-134a R-134a
  Контуры Количество   2 2 2 2 2 2 2 2 2 2 2
  GWP   1,430 1,430 1,430 1,430 1,430 1,430 1,430 1,430 1,430 1,430 1,430
Заправка На контур кг 21.0 24.0 26.0 32.0 33.0 34.0 34.0 34.0 35.0 38.0 40.0
  На контур TCO2Eq 30.0 34.3 37.2 45.8 47.2 48.6 48.6 48.6 50.1 54.3 57.2
Template Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled
Электропитание Фаза   3~ 3~ 3~ 3~ 3~ 3~ 3~ 3~ 3~ 3~ 3~
  Частота Гц 50 50 50 50 50 50 50 50 50 50 50
  Voltage V 400 400 400 400 400 400 400 400 400 400 400
Компрессор Способ запуска_   Тройниковое соединение - Delta Тройниковое соединение - Delta Тройниковое соединение - Delta Тройниковое соединение - Delta Тройниковое соединение - Delta Тройниковое соединение - Delta Тройниковое соединение - Delta Тройниковое соединение - Delta Тройниковое соединение - Delta Тройниковое соединение - Delta Тройниковое соединение - Delta
Примечания Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки.
  Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744
  Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%.
  Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %.
  Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов.
  Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора
  Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении.
  Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1
  Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода
  Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках.
