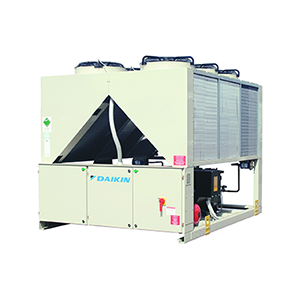

Винтовой инверторный чиллер Daikin EWAD-TZPSB
Характеристики продукта EWAD-TZPSB:
- Энергоэффективность уровня «премиум» при полной и частичной нагрузке.
- Инверторный одновинтовой компрессор с плавным регулированием производительности и электродвигателем постоянного тока.
- Передовая технология компрессора с применением встроенного инвертора и переменного отношения объемов (VVR).
- Непрерывное регулирование скорости вентиляторов при использовании ЕС-вентиляторов для достижения еще более высокой эффективности в условиях частичной нагрузки.
- Компактная конструкция с малой площадью основания и минимальным необходимым местом для установки.
- Низкий уровень шума при работе достигается за счет инновационной конструкции компрессора и вентилятора.
- Один или два полностью независимых контура охлаждения для обеспечения высокой надежности.
Преимущества EWAD-TZPSB:
- Инверторные компрессоры непрерывно регулируют скорость компрессора в соответствии с фактической потребностью в нагрузке. Уменьшение количества энергоемких пусков и остановов приводит к уменьшению потребления энергии (до 30%) и более устойчивым температурам.
- Одновинтовые компрессоры содержат зубчатые колеса внешнего и внутреннего зацепления и обеспечивают высокую производительность и отличные эксплуатационные характеристики.
| EWAD240D-XR | EWAD270D-XR | EWAD300D-XR | EWAD320D-XR | EWAD350D-XR | EWAD370D-XR | EWAD390D-XR | EWAD460D-XR | EWAD510D-XR | EWAD560D-XR | EWAD600D-XR | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Холодопроизводительность | Ном. | кВт | 242 (1) | 271 (1) | 294 (1) | 321 (1) | 343 (1) | 369 (1) | 393 (1) | 453 (1) | 510 (1) | 559 (1) | 598 (1) | ||
| Регулирование мощности | Способ | Бесступенч. | Бесступенч. | Бесступенч. | Бесступенч. | Бесступенч. | Бесступенч. | Бесступенч. | Бесступенч. | Бесступенч. | Бесступенч. | Бесступенч. | |||
| Минимальная мощность | % | 12.5 | 12.5 | 12.5 | 12.5 | 12.5 | 12.5 | 12.5 | 12.5 | 12.5 | 12.5 | 12.5 | |||
| Входная мощность | Охлаждение | Ном. | кВт | 81.6 (1) | 88.0 (1) | 96.3 (1) | 107 (1) | 117 (1) | 121 (1) | 129 (1) | 154 (1) | 169 (1) | 185 (1) | 200 (1) | |
| EER | 2.96 (1) | 3.07 (1) | 3.06 (1) | 3.00 (1) | 2.94 (1) | 3.06 (1) | 3.05 (1) | 2.95 (1) | 3.01 (1) | 3.02 (1) | 2.99 (1) | ||||
| ESEER | 3.52 | 3.59 | 3.58 | 3.71 | 3.60 | 3.89 | 3.71 | 3.77 | 3.99 | 3.99 | 3.81 | ||||
| Размеры | Блок | Высота | мм | 2,355 | 2,355 | 2,355 | 2,355 | 2,355 | 2,355 | 2,355 | 2,223 | 2,223 | 2,223 | 2,223 | |
| Ширина | мм | 2,234 | 2,234 | 2,234 | 2,234 | 2,234 | 2,234 | 2,234 | 2,234 | 2,234 | 2,234 | 2,234 | |||
| Глубина | мм | 3,138 | 4,040 | 4,040 | 4,040 | 4,040 | 4,040 | 4,040 | 4,040 | 4,940 | 4,940 | 4,940 | |||
| Вес | Блок | кг | 3,005 | 3,385 | 3,385 | 3,335 | 3,340 | 3,340 | 3,340 | 3,610 | 4,770 | 4,785 | 4,785 | ||
| Эксплуатационный вес | кг | 3,100 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,500 | 3,880 | 5,040 | 5,040 | 5,040 | |||
| Вод. теплообменник | Тип | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | |||
| Объем воды | л | 95 | 115 | 115 | 165 | 160 | 160 | 160 | 270 | 270 | 255 | 255 | |||
| Воздушный теплообменник | Тип | Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем | Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем | Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем | Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем | Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем | Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем | Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем | Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем | Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем | Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем | Высокоэффективное оребрение и трубный теплообменник со встроенным переохладителем | |||
| Fan | Расход воздуха | Ном. | л/сек | 17,892 | 24,777 | 23,856 | 23,856 | 23,856 | 33,035 | 32,576 | 33,493 | 41,867 | 41,867 | 41,867 | |
| Скорость | об/мин | 680 | 680 | 680 | 680 | 680 | 705 | 705 | 705 | 705 | 705 | 705 | |||
| Компрессор | Тип | Одновинтовой компрессор_ | Одновинтовой компрессор_ | Одновинтовой компрессор_ | Одновинтовой компрессор_ | Одновинтовой компрессор_ | Одновинтовой компрессор_ | Одновинтовой компрессор_ | Одновинтовой компрессор_ | Aсимметричный одновинтовой компрессор | Aсимметричный одновинтовой компрессор | Aсимметричный одновинтовой компрессор | |||
| Количество | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| Рабочий диапазон | Сторона воздуха | Охлаждение | Мин. | °CDB | -18 | -18 | -18 | -18 | -18 | -18 | -18 | -18 | -18 | -18 | -18 |
| Макс. | °CDB | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | 48 | |||
| Сторона воды | Охлаждение | Мин. | °CDB | -15 | -15 | -15 | -15 | -15 | -15 | -15 | -15 | -15 | -15 | -15 | |
| Макс. | °CDB | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | |||
| Уровень звуковой мощности | Охлаждение | Ном. | дБ(A) | 92 | 92 | 92 | 92 | 92 | 93 | 93 | 93 | 94 | 94 | 94 | |
| Уровень звукового давления | Охлаждение | Ном. | дБ(A) | 73 (2) | 73 (2) | 73 (2) | 73 (2) | 73 (2) | 74 (2) | 74 (2) | 74 (2) | 74 (2) | 74 (2) | 74 (2) | |
| Хладагент | Type | R-134a | R-134a | R-134a | R-134a | R-134a | R-134a | R-134a | R-134a | R-134a | R-134a | R-134a | |||
| Контуры | Количество | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| GWP | 1,430 | 1,430 | 1,430 | 1,430 | 1,430 | 1,430 | 1,430 | 1,430 | 1,430 | 1,430 | 1,430 | ||||
| Заправка | На контур | кг | 30.0 | 31.0 | 38.0 | 39.0 | 40.0 | 39.0 | 39.0 | 34.0 | 45.0 | 47.0 | 50.0 | ||
| На контур | TCO2Eq | 42.9 | 44.3 | 54.3 | 55.8 | 57.2 | 55.8 | 55.8 | 48.6 | 64.4 | 67.2 | 71.5 | |||
| Template | Chillers air cooled | Chillers air cooled | Chillers air cooled | Chillers air cooled | Chillers air cooled | Chillers air cooled | Chillers air cooled | Chillers air cooled | Chillers air cooled | Chillers air cooled | Chillers air cooled | ||||
| Электропитание | Фаза | 3~ | 3~ | 3~ | 3~ | 3~ | 3~ | 3~ | 3~ | 3~ | 3~ | 3~ | |||
| Частота | Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |||
| Voltage | V | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |||
| Компрессор | Способ запуска_ | Тройниковое соединение - Delta | Тройниковое соединение - Delta | Тройниковое соединение - Delta | Тройниковое соединение - Delta | Тройниковое соединение - Delta | Тройниковое соединение - Delta | Тройниковое соединение - Delta | Тройниковое соединение - Delta | Тройниковое соединение - Delta | Тройниковое соединение - Delta | Тройниковое соединение - Delta | |||
| Примечания | Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. | ||||
| Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 | Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 | Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 | Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 | Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 | Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 | Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 | Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 | Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 | Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 | Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 | |||||
| Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | |||||
| Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. | Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. | Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. | Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. | Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. | Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. | Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. | Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. | Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. | Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. | Максимальный стартовый ток: пусковой ток наибольшего компрессора + 75 % максимального тока другого компрессора + ток вентиляторов для цепи при 75 %. | |||||
| Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. | Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. | Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. | Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. | Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. | Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. | Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. | Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. | Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. | Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. | Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. | |||||
| Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора | |||||
| Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | |||||
| Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 | Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 | Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 | Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 | Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 | Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 | Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 | Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 | Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 | Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 | Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 | |||||
| Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | |||||
| Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | |||||
