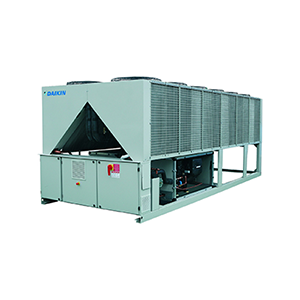

Винтовой инверторный чиллер Daikin EWAD-TZSR

Заказать
Заказать

Характеристики EWAD-TZSR:

  • Высокая эффективность при полной или частичной нагрузке.
  • Одновинтовой компрессор с бесступенчатым регулированием мощности.
  • Оптимизирован для работы с хладагентом R-134a.
  • Передовая технология компрессора с применением встроенного инвертора и переменного отношения объемов (VVR).
  • Компактная конструкция с малой площадью основания и минимальным необходимым местом для установки.
  • Низкий уровень шума при работе достигается за счет инновационной конструкции компрессора и вентилятора.
  • Один или два полностью независимых контура охлаждения для обеспечения высокой надежности.

Преимущества EWAD-TZSR:

  • Инверторные компрессоры непрерывно регулируют скорость компрессора в соответствии с фактической потребностью в нагрузке. Уменьшение количества энергоемких пусков и остановов приводит к уменьшению потребления энергии (до 30%) и более устойчивым температурам.
  • Одновинтовые компрессоры содержат зубчатые колеса внешнего и внутреннего зацепления и обеспечивают высокую производительность и отличные эксплуатационные характеристики.
  EWAD170TZSR EWAD205TZSR EWAD235TZSR EWAD270TZSR EWAD320TZSR EWAD365TZSR EWAD370TZSR EWAD415TZSR EWAD465TZSR EWAD500TZSR EWAD540TZSR EWAD590TZSR EWAD640TZSR EWAD710TZSR
Холодопроизводительность Ном. кВт 170 (1) 205 (1) 229 (1) 268 (1) 317 (1) 365 (1) 366 (1) 412 (1) 463 (1) 499 (1) 536 (1) 589 (1) 640 (1) 710 (1)
Регулирование мощности Способ   Бесступенч. Бесступенч. Бесступенч. Бесступенч. Бесступенч. Бесступенч. Бесступенч. Бесступенч. Бесступенч. Бесступенч. Бесступенч. Бесступенч. Бесступенч. Бесступенч.
  Минимальная мощность % 33.3 28.6 33.3 28.6 25.0 22.2 15.4 14.3 16.7 15.4 14.3 13.3 12.5 11.1
Входная мощность Охлаждение Ном. кВт 62.2 (1) 72.5 (1) 79.1 (1) 96.0 (1) 116 (1) 133 (1) 134 (1) 145 (1) 164 (1) 178 (1) 190 (1) 217 (1) 235 (1) 267 (1)
EER 2.73 (1) 2.83 (1) 2.90 (1) 2.79 (1) 2.74 (1) 2.74 (1) 2.74 (1) 2.85 (1) 2.83 (1) 2.80 (1) 2.82 (1) 2.72 (1) 2.73 (1) 2.66 (1)
ESEER 4.62 4.78 4.75 4.80 4.82 4.93 4.65 4.81 4.81 4.84 4.83 4.85 4.76 4.92
Размеры Блок Высота мм 2,270 2,270 2,270 2,270 2,270 2,270 2,222 2,222 2,222 2,222 2,222 2,222 2,222 2,222
    Ширина мм 1,224 1,224 1,224 1,224 1,224 2,258 2,258 2,258 2,258 2,258 2,258 2,258 2,258 2,258
    Глубина мм 3,461 4,361 4,361 5,261 5,261 3,218 3,218 4,117 4,117 4,117 5,015 5,015 5,015 5,917
Вес Блок кг 1,996 2,075 2,181 2,576 2,541 2,854 4,101 4,452 4,621 4,676 4,904 5,087 5,164 5,486
  Эксплуатационный вес кг 2,013 2,174 2,280 2,602 2,693 2,903 4,190 4,622 4,785 4,840 5,068 5,357 5,426 5,748
Вод. теплообменник Тип   Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Одноходовой кожухотрубный Одноходовой кожухотрубный Одноходовой кожухотрубный Одноходовой кожухотрубный Одноходовой кожухотрубный Одноходовой кожухотрубный Одноходовой кожухотрубный Одноходовой кожухотрубный
  Объем воды л 17 24 24 26 39 50 89 170 164 164 164 270 262 262
Воздушный теплообменник Тип   Высокоэффективный пластинчато-трубчатый Высокоэффективный пластинчато-трубчатый Высокоэффективный пластинчато-трубчатый Высокоэффективный пластинчато-трубчатый Высокоэффективный пластинчато-трубчатый Высокоэффективный пластинчато-трубчатый Высокоэффективный пластинчато-трубчатый Высокоэффективный пластинчато-трубчатый Высокоэффективный пластинчато-трубчатый Высокоэффективный пластинчато-трубчатый Высокоэффективный пластинчато-трубчатый Высокоэффективный пластинчато-трубчатый Высокоэффективный пластинчато-трубчатый Высокоэффективный пластинчато-трубчатый
Fan Расход воздуха Охлаждение Ном. л/сек 12,399 16,532 16,015 20,665 20,019 24,023 24,023 33,064 33,064 32,030 41,330 41,330 40,038 48,046
  Скорость об/мин 700 700 700 700 700 700 700 700 700 700 700 700 700 700
Компрессор Тип   Инверторный одновинтовой компрессор Инверторный одновинтовой компрессор Инверторный одновинтовой компрессор Инверторный одновинтовой компрессор Инверторный одновинтовой компрессор Инверторный одновинтовой компрессор Инверторный одновинтовой компрессор Инверторный одновинтовой компрессор Инверторный одновинтовой компрессор Инверторный одновинтовой компрессор Инверторный одновинтовой компрессор Инверторный одновинтовой компрессор Инверторный одновинтовой компрессор Инверторный одновинтовой компрессор
  Количество   1 1 1 1 1 1 2 2 2 2 2 2 2 2
Рабочий диапазон Сторона воздуха Охлаждение Мин. °CDB -18 -18 -18 -18 -18 -18 -18 -18 -18 -18 -18 -18 -18 -18
      Макс. °CDB 47 47 47 47 47 47 47 47 47 47 47 47 47 47
  Сторона воды Охлаждение Мин. °CDB -8 -8 -8 -8 -8 -8 -8 -8 -8 -8 -8 -8 -8 -8
      Макс. °CDB 15 15 15 15 15 15 15 15 15 15 15 15 15 15
Уровень звуковой мощности Охлаждение Ном. дБ(A) 89 89 89 89 90 92 92 92 92 92 92 93 93 95
Уровень звукового давления Охлаждение Ном. дБ(A) 70 70 69 70 71 73 73 72 72 72 72 73 73 74
Хладагент Type   R-134a R-134a R-134a R-134a R-134a R-134a R-134a R-134a R-134a R-134a R-134a R-134a R-134a R-134a
  Контуры Количество   1 1 1 1 1 1 2 2 2 2 2 2 2 2
  GWP   1,430 1,430 1,430 1,430 1,430 1,430 1,430 1,430 1,430 1,430 1,430 1,430 1,430 1,430
Заправка На контур кг 29.0 35.0 39.0 46.0 54.0 62.0 31.0 35.0 39.5 42.5 45.5 50.0 54.5 60.5
  На контур TCO2Eq 41.5 50.1 55.8 65.8 77.2 88.7 44.3 50.1 56.5 60.8 65.1 71.5 77.9 86.5
Template Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled
Электропитание Фаза   3~ 3~ 3~ 3~ 3~ 3~ 3~ 3~ 3~ 3~ 3~ 3~ 3~ 3~
  Частота Гц 50 50 50 50 50 50 50 50 50 50 50 50 50 50
  Voltage V 400 400 400 400 400 400 400 400 400 400 400 400 400 400
Компрессор Способ запуска_   Инвертор Инвертор Инвертор Инвертор Инвертор Инвертор Инвертор Инвертор Инвертор Инвертор Инвертор Инвертор Инвертор Инвертор
Примечания Расчеты производительности согласно EN 14511 Расчеты производительности согласно EN 14511 Расчеты производительности согласно EN 14511 Расчеты производительности согласно EN 14511 Расчеты производительности согласно EN 14511 Расчеты производительности согласно EN 14511 Расчеты производительности согласно EN 14511 Расчеты производительности согласно EN 14511 Расчеты производительности согласно EN 14511 Расчеты производительности согласно EN 14511 Расчеты производительности согласно EN 14511 Расчеты производительности согласно EN 14511 Расчеты производительности согласно EN 14511 Расчеты производительности согласно EN 14511
  Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков
  Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода
  Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%.
  Максимальный пусковой ток: с инверторным управлением. Отсутствие броска пускового тока. Указанное значение относится к току в дежурном режиме. Максимальный пусковой ток: с инверторным управлением. Отсутствие броска пускового тока. Указанное значение относится к току в дежурном режиме. Максимальный пусковой ток: с инверторным управлением. Отсутствие броска пускового тока. Указанное значение относится к току в дежурном режиме. Максимальный пусковой ток: с инверторным управлением. Отсутствие броска пускового тока. Указанное значение относится к току в дежурном режиме. Максимальный пусковой ток: с инверторным управлением. Отсутствие броска пускового тока. Указанное значение относится к току в дежурном режиме. Максимальный пусковой ток: с инверторным управлением. Отсутствие броска пускового тока. Указанное значение относится к току в дежурном режиме. Максимальный пусковой ток: с инверторным управлением. Отсутствие броска пускового тока. Указанное значение относится к току в дежурном режиме. Максимальный пусковой ток: с инверторным управлением. Отсутствие броска пускового тока. Указанное значение относится к току в дежурном режиме. Максимальный пусковой ток: с инверторным управлением. Отсутствие броска пускового тока. Указанное значение относится к току в дежурном режиме. Максимальный пусковой ток: с инверторным управлением. Отсутствие броска пускового тока. Указанное значение относится к току в дежурном режиме. Максимальный пусковой ток: с инверторным управлением. Отсутствие броска пускового тока. Указанное значение относится к току в дежурном режиме. Максимальный пусковой ток: с инверторным управлением. Отсутствие броска пускового тока. Указанное значение относится к току в дежурном режиме. Максимальный пусковой ток: с инверторным управлением. Отсутствие броска пускового тока. Указанное значение относится к току в дежурном режиме. Максимальный пусковой ток: с инверторным управлением. Отсутствие броска пускового тока. Указанное значение относится к току в дежурном режиме.
  Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов.
  Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора
  Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении.
  Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям.
  Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках.
