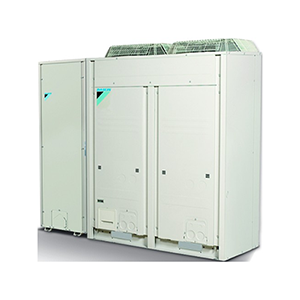

Инверторный спиральный охладитель Daikin EWAQ-BAWN

Характеристики продукта:

  • Чиллер с инверторным управлением
  • Высокая эффективность с лучшим в классе показателем ESEER
  • Минимальный пусковой ток и короткие сроки окупаемости
  • Спиральный компрессор Daikin
  • Широкий рабочий диапазон (температура наружного воздуха до 43°C)
  • Отсутствие необходимости в буферном резервуаре при стандартном применении
  • Цифровой пульт дистанционного управления

Преимущества:

  • Инверторные компрессоры непрерывно регулируют скорость компрессора в соответствии с фактической потребностью в нагрузке. Уменьшение количества энергоемких пусков и остановов приводит к уменьшению потребления энергии (до 30%) и более устойчивым температурам.
  • Спиральные компрессоры имеют две спирали: одна зафиксирована, а вторая перемещается по эксцентрической орбите без вращения. Такое решение предназначено для низкого и среднего уровней производительности, предлагает неизменную надежность и высокую эффективность на протяжении всего срока службы
  EWAQ016BAWN EWAQ021BAWN EWAQ025BAWN EWAQ032BAWN EWAQ040BAWN EWAQ050BAWN EWAQ064BAWN
Холодопроизводительность Ном. кВт 17.4 (1) 21.7 (1) 25.8 (1) 32.3 (1) 43.4 (1) 51.8 (1) 64.5 (1)
Регулирование мощности Способ   С инверторным управлением С инверторным управлением С инверторным управлением С инверторным управлением С инверторным управлением С инверторным управлением С инверторным управлением
  Минимальная мощность % 25 25 25 25 25 25 25
Входная мощность Охлаждение Ном. кВт 5.60 (1) 7.25 (1) 9.29 (1) 13.0 (1) 14.7 (1) 18.8 (1) 26.4 (1)
EER 3.11 (1) 2.99 (1) 2.78 (1) 2.48 (1) 2.95 (1) 2.76 (1) 2.44 (1)
ESEER 4.33 4.08 3.85 3.39 4.19 3.96 3.64
Размеры Блок Высота мм 1,684 1,684 1,684 1,684 1,684 1,684 1,684
    Ширина мм 1,371 1,371 1,371 1,684 2,358 2,358 2,980
    Глубина мм 774 774 774 774 780 780 780
Вес Блок кг 264 317 317 397 571 571 730
  Эксплуатационный вес кг 267 320 320 401 577 577 738
Вод. теплообменник Тип   Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины
  Расход воды Min. л/мин 23 23 23 36 46 46 72
  Объем воды л 1.9 1.9 1.9 2.9 3.8 3.8 5.7
Воздушный теплообменник Тип   Hi-XSS(8) Hi-XSS(8) Hi-XSS(8) Hi-XSS(8) Hi-XSS(8) Hi-XSS(8) Hi-XSS(8)
Fan Расход воздуха Охлаждение Ном. м³/мин 171 185 185 233 370 370 466
  Внешнее статическое давление Макс. Па 78 78 78 78 78 78 78
Двигатель вентилятора Расположите   Вертикальн. Вертикальн. Вертикальн. Вертикальн. Вертикальн. Вертикальн. Вертикальн.
Компрессор Тип   Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор
  Количество   1 2 2 3 4 4 6
Рабочий диапазон Сторона воздуха Охлаждение Мин. °CDB -5 -5 -5 -5 -5 -5 -5
      Макс. °CDB 43 43 43 43 43 43 43
  Сторона воды Охлаждение Мин. °CDB -10 -10 -10 -10 -10 -10 -10
      Макс. °CDB 20 20 20 20 20 20 20
Уровень звуковой мощности Охлаждение Ном. дБ(A) 78 78 78 80 81 81 83
Хладагент Type   R-410A R-410A R-410A R-410A R-410A R-410A R-410A
  Контуры Количество   1 1 1 1 1 1 1
  Регулирование   Электронный расширительный клапан Электронный расширительный клапан Электронный расширительный клапан Электронный расширительный клапан Электронный расширительный клапан Электронный расширительный клапан Электронный расширительный клапан
  GWP   2,087.5 2,087.5 2,087.5 2,087.5 2,087.5 2,087.5 2,087.5
Заправка На контур кг 7.6 7.6 7.6 9.6 15.2 15.2 19.2
  На контур TCO2Eq 15.9 15.9 15.9 20.0 31.7 31.7 40.1
Водяной контур Клапан продувки воздухом   Да Да Да Да Да Да Да
  Сливной клапан / клапан наполнения системы   Да Да Да Да Да Да Да
  Трубопроводы дюйм 1-1/4" 1-1/4" 1-1/4" 1-1/4" 1-1/2" 1-1/2" 1-1/2"
  Диаметр соединений для труб дюйм 1-1/4" (розетка) 1-1/4" (розетка) 1-1/4" (розетка) 1-1/4" (розетка) 2" (розетка) 2" (розетка) 2" (розетка)
  Предохранительный клапан бар 3 3 3 3 3 3 3
  Запорный вентиль   Да Да Да Да Да Да Да
  Общий объем воды л 3.2 (3) 3.2 (3) 3.2 (3) 4.2 (3) 5.8 (3) 5.8 (3) 7.7 (3)
Template Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled
Электропитание Name   W1 W1 W1 W1 W1 W1 W1
  Фаза   3N~ 3N~ 3N~ 3N~ 3N~ 3N~ 3N~
  Частота Гц 50 50 50 50 50 50 50
  Voltage V 400 400 400 400 400 400 400
Примечания Условия: Ta 35°C - LWE 7°C (DT = 5°C) Условия: Ta 35°C - LWE 7°C (DT = 5°C) Условия: Ta 35°C - LWE 7°C (DT = 5°C) Условия: Ta 35°C - LWE 7°C (DT = 5°C) Условия: Ta 35°C - LWE 7°C (DT = 5°C) Условия: Ta 35°C - LWE 7°C (DT = 5°C) Условия: Ta 35°C - LWE 7°C (DT = 5°C)
  Производительность, потребляемая мощность, EER, COP, ESEER согласно EN14511-2011 Производительность, потребляемая мощность, EER, COP, ESEER согласно EN14511-2011 Производительность, потребляемая мощность, EER, COP, ESEER согласно EN14511-2011 Производительность, потребляемая мощность, EER, COP, ESEER согласно EN14511-2011 Производительность, потребляемая мощность, EER, COP, ESEER согласно EN14511-2011 Производительность, потребляемая мощность, EER, COP, ESEER согласно EN14511-2011 Производительность, потребляемая мощность, EER, COP, ESEER согласно EN14511-2011
  Включен трубопровод + PHE; не включен расширительный бак Включен трубопровод + PHE; не включен расширительный бак Включен трубопровод + PHE; не включен расширительный бак Включен трубопровод + PHE; не включен расширительный бак Включен трубопровод + PHE; не включен расширительный бак Включен трубопровод + PHE; не включен расширительный бак Включен трубопровод + PHE; не включен расширительный бак
  Исключая объем воды в блоке. Для большинства областей применения этот минимальный объем воды оказывается достаточным. В то же время в критических технологических процессах или в помещениях с высокой тепловой нагрузкой может потребоваться дополнительный объем воды. Для более подробной информации см. рабочий диапазон. Исключая объем воды в блоке. Для большинства областей применения этот минимальный объем воды оказывается достаточным. В то же время в критических технологических процессах или в помещениях с высокой тепловой нагрузкой может потребоваться дополнительный объем воды. Для более подробной информации см. рабочий диапазон. Исключая объем воды в блоке. Для большинства областей применения этот минимальный объем воды оказывается достаточным. В то же время в критических технологических процессах или в помещениях с высокой тепловой нагрузкой может потребоваться дополнительный объем воды. Для более подробной информации см. рабочий диапазон. Исключая объем воды в блоке. Для большинства областей применения этот минимальный объем воды оказывается достаточным. В то же время в критических технологических процессах или в помещениях с высокой тепловой нагрузкой может потребоваться дополнительный объем воды. Для более подробной информации см. рабочий диапазон. Исключая объем воды в блоке. Для большинства областей применения этот минимальный объем воды оказывается достаточным. В то же время в критических технологических процессах или в помещениях с высокой тепловой нагрузкой может потребоваться дополнительный объем воды. Для более подробной информации см. рабочий диапазон. Исключая объем воды в блоке. Для большинства областей применения этот минимальный объем воды оказывается достаточным. В то же время в критических технологических процессах или в помещениях с высокой тепловой нагрузкой может потребоваться дополнительный объем воды. Для более подробной информации см. рабочий диапазон. Исключая объем воды в блоке. Для большинства областей применения этот минимальный объем воды оказывается достаточным. В то же время в критических технологических процессах или в помещениях с высокой тепловой нагрузкой может потребоваться дополнительный объем воды. Для более подробной информации см. рабочий диапазон.
  Исключая объем воды в блоке. Этот объем обеспечивает достаточную для размораживания энергию для всех применений, однако этот объем можно умножить на 0,66, если установка обогрева ≥ 45°C (например, фанкойлы) Исключая объем воды в блоке. Этот объем обеспечивает достаточную для размораживания энергию для всех применений, однако этот объем можно умножить на 0,66, если установка обогрева ≥ 45°C (например, фанкойлы) Исключая объем воды в блоке. Этот объем обеспечивает достаточную для размораживания энергию для всех применений, однако этот объем можно умножить на 0,66, если установка обогрева ≥ 45°C (например, фанкойлы) Исключая объем воды в блоке. Этот объем обеспечивает достаточную для размораживания энергию для всех применений, однако этот объем можно умножить на 0,66, если установка обогрева ≥ 45°C (например, фанкойлы) Исключая объем воды в блоке. Этот объем обеспечивает достаточную для размораживания энергию для всех применений, однако этот объем можно умножить на 0,66, если установка обогрева ≥ 45°C (например, фанкойлы) Исключая объем воды в блоке. Этот объем обеспечивает достаточную для размораживания энергию для всех применений, однако этот объем можно умножить на 0,66, если установка обогрева ≥ 45°C (например, фанкойлы) Исключая объем воды в блоке. Этот объем обеспечивает достаточную для размораживания энергию для всех применений, однако этот объем можно умножить на 0,66, если установка обогрева ≥ 45°C (например, фанкойлы)
  Это PD (разность давления) между входным и выходным подключениями блока. Она включает падение давления в теплообменнике на стороне воды. Это PD (разность давления) между входным и выходным подключениями блока. Она включает падение давления в теплообменнике на стороне воды. Это PD (разность давления) между входным и выходным подключениями блока. Она включает падение давления в теплообменнике на стороне воды. Это PD (разность давления) между входным и выходным подключениями блока. Она включает падение давления в теплообменнике на стороне воды. Это PD (разность давления) между входным и выходным подключениями блока. Она включает падение давления в теплообменнике на стороне воды. Это PD (разность давления) между входным и выходным подключениями блока. Она включает падение давления в теплообменнике на стороне воды. Это PD (разность давления) между входным и выходным подключениями блока. Она включает падение давления в теплообменнике на стороне воды.
  Это ESP (внешнее статическое давление) между входным и выходным подключениями блока. Оно соответствует SP насоса за вычетом всех внутренних PD (разностей давления). Это ESP (внешнее статическое давление) между входным и выходным подключениями блока. Оно соответствует SP насоса за вычетом всех внутренних PD (разностей давления). Это ESP (внешнее статическое давление) между входным и выходным подключениями блока. Оно соответствует SP насоса за вычетом всех внутренних PD (разностей давления). Это ESP (внешнее статическое давление) между входным и выходным подключениями блока. Оно соответствует SP насоса за вычетом всех внутренних PD (разностей давления). Это ESP (внешнее статическое давление) между входным и выходным подключениями блока. Оно соответствует SP насоса за вычетом всех внутренних PD (разностей давления). Это ESP (внешнее статическое давление) между входным и выходным подключениями блока. Оно соответствует SP насоса за вычетом всех внутренних PD (разностей давления). Это ESP (внешнее статическое давление) между входным и выходным подключениями блока. Оно соответствует SP насоса за вычетом всех внутренних PD (разностей давления).
  Инверторное управление компрессором предотвращает возникновение пикового тока Инверторное управление компрессором предотвращает возникновение пикового тока Инверторное управление компрессором предотвращает возникновение пикового тока Инверторное управление компрессором предотвращает возникновение пикового тока Инверторное управление компрессором предотвращает возникновение пикового тока Инверторное управление компрессором предотвращает возникновение пикового тока Инверторное управление компрессором предотвращает возникновение пикового тока
  В соответствии со стандартом EN/IEC 61000-3-11 и соответственно EN/IEC 61000-3-12, может понадобиться консультация у оператора распределительной сети, чтобы убедиться, что оборудование подсоединено только к блоку питания со значением Zsys ≤ Zmax, соответственно Ssc ≥ минимальное значение Ssc. В соответствии со стандартом EN/IEC 61000-3-11 и соответственно EN/IEC 61000-3-12, может понадобиться консультация у оператора распределительной сети, чтобы убедиться, что оборудование подсоединено только к блоку питания со значением Zsys ≤ Zmax, соответственно Ssc ≥ минимальное значение Ssc. В соответствии со стандартом EN/IEC 61000-3-11 и соответственно EN/IEC 61000-3-12, может понадобиться консультация у оператора распределительной сети, чтобы убедиться, что оборудование подсоединено только к блоку питания со значением Zsys ≤ Zmax, соответственно Ssc ≥ минимальное значение Ssc. В соответствии со стандартом EN/IEC 61000-3-11 и соответственно EN/IEC 61000-3-12, может понадобиться консультация у оператора распределительной сети, чтобы убедиться, что оборудование подсоединено только к блоку питания со значением Zsys ≤ Zmax, соответственно Ssc ≥ минимальное значение Ssc. В соответствии со стандартом EN/IEC 61000-3-11 и соответственно EN/IEC 61000-3-12, может понадобиться консультация у оператора распределительной сети, чтобы убедиться, что оборудование подсоединено только к блоку питания со значением Zsys ≤ Zmax, соответственно Ssc ≥ минимальное значение Ssc. В соответствии со стандартом EN/IEC 61000-3-11 и соответственно EN/IEC 61000-3-12, может понадобиться консультация у оператора распределительной сети, чтобы убедиться, что оборудование подсоединено только к блоку питания со значением Zsys ≤ Zmax, соответственно Ssc ≥ минимальное значение Ssc. В соответствии со стандартом EN/IEC 61000-3-11 и соответственно EN/IEC 61000-3-12, может понадобиться консультация у оператора распределительной сети, чтобы убедиться, что оборудование подсоединено только к блоку питания со значением Zsys ≤ Zmax, соответственно Ssc ≥ минимальное значение Ssc.
  EN/IEC 61000-3-11: Европейский/международный технический стандарт задает ограничения на скачкообразное изменение напряжения, колебания и пульсацию напряжения в общедоступной сети низкого напряжения оборудования с номинальным током ≤ 75A EN/IEC 61000-3-11: Европейский/международный технический стандарт задает ограничения на скачкообразное изменение напряжения, колебания и пульсацию напряжения в общедоступной сети низкого напряжения оборудования с номинальным током ≤ 75A EN/IEC 61000-3-11: Европейский/международный технический стандарт задает ограничения на скачкообразное изменение напряжения, колебания и пульсацию напряжения в общедоступной сети низкого напряжения оборудования с номинальным током ≤ 75A EN/IEC 61000-3-11: Европейский/международный технический стандарт задает ограничения на скачкообразное изменение напряжения, колебания и пульсацию напряжения в общедоступной сети низкого напряжения оборудования с номинальным током ≤ 75A EN/IEC 61000-3-11: Европейский/международный технический стандарт задает ограничения на скачкообразное изменение напряжения, колебания и пульсацию напряжения в общедоступной сети низкого напряжения оборудования с номинальным током ≤ 75A EN/IEC 61000-3-11: Европейский/международный технический стандарт задает ограничения на скачкообразное изменение напряжения, колебания и пульсацию напряжения в общедоступной сети низкого напряжения оборудования с номинальным током ≤ 75A EN/IEC 61000-3-11: Европейский/международный технический стандарт задает ограничения на скачкообразное изменение напряжения, колебания и пульсацию напряжения в общедоступной сети низкого напряжения оборудования с номинальным током ≤ 75A
  EN/IEC 61000-3-12: Европейский/международный технический стандарт, задающий пределы гармонического тока, производимого оборудованием, подсоединенным к общедоступной сети низкого напряжения с потребляемым током > 16A и ≤ 75A одной фазы EN/IEC 61000-3-12: Европейский/международный технический стандарт, задающий пределы гармонического тока, производимого оборудованием, подсоединенным к общедоступной сети низкого напряжения с потребляемым током > 16A и ≤ 75A одной фазы EN/IEC 61000-3-12: Европейский/международный технический стандарт, задающий пределы гармонического тока, производимого оборудованием, подсоединенным к общедоступной сети низкого напряжения с потребляемым током > 16A и ≤ 75A одной фазы EN/IEC 61000-3-12: Европейский/международный технический стандарт, задающий пределы гармонического тока, производимого оборудованием, подсоединенным к общедоступной сети низкого напряжения с потребляемым током > 16A и ≤ 75A одной фазы EN/IEC 61000-3-12: Европейский/международный технический стандарт, задающий пределы гармонического тока, производимого оборудованием, подсоединенным к общедоступной сети низкого напряжения с потребляемым током > 16A и ≤ 75A одной фазы EN/IEC 61000-3-12: Европейский/международный технический стандарт, задающий пределы гармонического тока, производимого оборудованием, подсоединенным к общедоступной сети низкого напряжения с потребляемым током > 16A и ≤ 75A одной фазы EN/IEC 61000-3-12: Европейский/международный технический стандарт, задающий пределы гармонического тока, производимого оборудованием, подсоединенным к общедоступной сети низкого напряжения с потребляемым током > 16A и ≤ 75A одной фазы
  Ssc: мощность короткого замыкания Ssc: мощность короткого замыкания Ssc: мощность короткого замыкания Ssc: мощность короткого замыкания Ssc: мощность короткого замыкания Ssc: мощность короткого замыкания Ssc: мощность короткого замыкания
  Zsys: сопротивление системы Zsys: сопротивление системы Zsys: сопротивление системы Zsys: сопротивление системы Zsys: сопротивление системы Zsys: сопротивление системы Zsys: сопротивление системы
  Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках.
