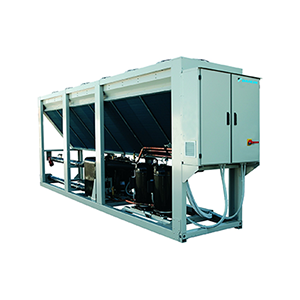

Многоспиральный охладитель Daikin EWAQ-E-XL

Заказать
Заказать

Характеристики EWAQ-E-XL:

  • Надежные и эффективные спиральные компрессоры с высокими значениями EER.
  • Ряд преимуществ благодаря использованию высокопроизводительных спиральных компрессоров: повышение конкурентоспособности, снижение веса, уменьшение необходимого свободного пространства вокруг устройства.
  • Для установки требуется меньше места благодаря V-образной раме.
  • Широкий рабочий диапазон: наружная температура от -18° до 52°С.
  • Идеальное решение для широкого спектра применений, направленных на создание комфорта и условий работы.
  • Блок может быть оснащен гидравлическим модулем, который оптимизирует время установки, пространство и затраты.
  • Контроллер MicroTech III с превосходной логикой управления и удобным интерфейсом.

Преимущества EWAQ-E-XL:

  • Спиральные компрессоры имеют две спирали: одна зафиксирована, а вторая перемещается по эксцентрической орбите без вращения. Такое решение предназначено для низкого и среднего уровней производительности, предлагает неизменную надежность и высокую эффективность на протяжении всего срока службы.
  EWAQ180E-XL EWAQ200E-XL EWAQ230E-XL EWAQ260E-XL EWAQ320E-XL EWAQ340E-XL
Холодопроизводительность Ном. кВт 178 (1) 200 (1) 226 (1) 263 (1) 315 (1) 334 (1)
Регулирование мощности Способ   Шаг Шаг Шаг Шаг Шаг Шаг
  Минимальная мощность % 50.0 43.0 50.0 33.0 27.0 33.0
Входная мощность Охлаждение Ном. кВт 58.0 (1) 65.4 (1) 73.8 (1) 86.2 (1) 103 (1) 110 (1)
EER 3.06 (1) 3.06 (1) 3.06 (1) 3.05 (1) 3.05 (1) 3.05 (1)
ESEER 4.02 4.11 3.91 4.18 4.17 4.14
Размеры Блок Высота мм 2,271 2,271 2,271 2,271 2,447 2,447
    Ширина мм 1,224 1,224 1,224 1,224 1,224 1,224
    Глубина мм 4,413 4,413 5,313 5,313 6,213 6,213
Вес Блок кг 1,876 1,965 2,032 2,370 2,507 2,705
  Эксплуатационный вес кг 1,889 1,978 2,047 2,385 2,522 2,719
Вод. теплообменник Тип   Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник Пластинчатый теплообменник
  Объем воды л 12 12 14 14 14 14
Воздушный теплообменник Тип   Высокоэффективный пластинчато-трубчатый Высокоэффективный пластинчато-трубчатый Высокоэффективный пластинчато-трубчатый Высокоэффективный пластинчато-трубчатый Высокоэффективный пластинчато-трубчатый Высокоэффективный пластинчато-трубчатый
Fan Расход воздуха Ном. л/сек 21,845 21,148 26,874 25,884 32,953 32,065
  Скорость об/мин 900 900 900 900 900 900
Компрессор Тип   Спиральный компрессор Спиральный компрессор Спиральный компрессор Спиральный компрессор Спиральный компрессор Спиральный компрессор
  Количество   2 2 2 3 3 3
Рабочий диапазон Сторона воздуха Охлаждение Мин. °CDB -18 -18 -18 -18 -18 -18
      Макс. °CDB 52 52 52 52 52 52
  Сторона воды Охлаждение Мин. °CDB -13 -13 -13 -13 -13 -13
      Макс. °CDB 18 18 18 18 18 18
Уровень звуковой мощности Охлаждение Ном. дБ(A) 91 92 93 92 93 94
Уровень звукового давления Охлаждение Ном. дБ(A) 73 (2) 73 (2) 73 (2) 73 (2) 74 (2) 74 (2)
Хладагент Type   R-410A R-410A R-410A R-410A R-410A R-410A
  Контуры Количество   1 1 1 1 1 1
  GWP   2,087.5 2,087.5 2,087.5 2,087.5 2,087.5 2,087.5
Заправка На контур кг 28 31 27 40 43 53
  На контур TCO2Eq 58.5 64.7 56.4 83.5 89.8 110.6
Template Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled Chillers air cooled
Электропитание Фаза   3~ 3~ 3~ 3~ 3~ 3~
  Частота Гц 50 50 50 50 50 50
  Voltage V 400 400 400 400 400 400
Компрессор Способ запуска_   Прямой Прямой Прямой Прямой Прямой Прямой
Примечания Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки.
  Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744 Уровни звукового давления измеряются при темп. воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки; Стандарт: ISO3744
  Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода Жидкость: Вода
  Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%.
  Максимальный стартовый ток: пусковой ток самого большого компрессора + ток других компрессоров при максимальной нагрузке + ток вентиляторов при максимальной нагрузке. В случае блоков с инверторным управлением бросок пускового тока не наблюдается. Максимальный стартовый ток: пусковой ток самого большого компрессора + ток других компрессоров при максимальной нагрузке + ток вентиляторов при максимальной нагрузке. В случае блоков с инверторным управлением бросок пускового тока не наблюдается. Максимальный стартовый ток: пусковой ток самого большого компрессора + ток других компрессоров при максимальной нагрузке + ток вентиляторов при максимальной нагрузке. В случае блоков с инверторным управлением бросок пускового тока не наблюдается. Максимальный стартовый ток: пусковой ток самого большого компрессора + ток других компрессоров при максимальной нагрузке + ток вентиляторов при максимальной нагрузке. В случае блоков с инверторным управлением бросок пускового тока не наблюдается. Максимальный стартовый ток: пусковой ток самого большого компрессора + ток других компрессоров при максимальной нагрузке + ток вентиляторов при максимальной нагрузке. В случае блоков с инверторным управлением бросок пускового тока не наблюдается. Максимальный стартовый ток: пусковой ток самого большого компрессора + ток других компрессоров при максимальной нагрузке + ток вентиляторов при максимальной нагрузке. В случае блоков с инверторным управлением бросок пускового тока не наблюдается.
  Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов.
  Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора
  Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении.
  Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1
  Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям.
  Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках.
  Звуковое давление рассчитывается исходя из уровня звуковой мощности, значение предоставляется только для справочных целей и не является обязательным Звуковое давление рассчитывается исходя из уровня звуковой мощности, значение предоставляется только для справочных целей и не является обязательным Звуковое давление рассчитывается исходя из уровня звуковой мощности, значение предоставляется только для справочных целей и не является обязательным Звуковое давление рассчитывается исходя из уровня звуковой мощности, значение предоставляется только для справочных целей и не является обязательным Звуковое давление рассчитывается исходя из уровня звуковой мощности, значение предоставляется только для справочных целей и не является обязательным Звуковое давление рассчитывается исходя из уровня звуковой мощности, значение предоставляется только для справочных целей и не является обязательным
  Уровень звуковой мощности (испаритель 12/7°C, наружн. возд. 35°C, работа при полной нагрузке) измеряется в соответствии с ISO 9614 и Eurovent 8/1 Уровень звуковой мощности (испаритель 12/7°C, наружн. возд. 35°C, работа при полной нагрузке) измеряется в соответствии с ISO 9614 и Eurovent 8/1 Уровень звуковой мощности (испаритель 12/7°C, наружн. возд. 35°C, работа при полной нагрузке) измеряется в соответствии с ISO 9614 и Eurovent 8/1 Уровень звуковой мощности (испаритель 12/7°C, наружн. возд. 35°C, работа при полной нагрузке) измеряется в соответствии с ISO 9614 и Eurovent 8/1 Уровень звуковой мощности (испаритель 12/7°C, наружн. возд. 35°C, работа при полной нагрузке) измеряется в соответствии с ISO 9614 и Eurovent 8/1 Уровень звуковой мощности (испаритель 12/7°C, наружн. возд. 35°C, работа при полной нагрузке) измеряется в соответствии с ISO 9614 и Eurovent 8/1
  Эксплуатационные характеристики блока приведены для идеальных условий работы, воспроизводимых в тестовой среде лаборатории в соответствии с признанными отраслевыми стандартами (т.е. EN14511) Эксплуатационные характеристики блока приведены для идеальных условий работы, воспроизводимых в тестовой среде лаборатории в соответствии с признанными отраслевыми стандартами (т.е. EN14511) Эксплуатационные характеристики блока приведены для идеальных условий работы, воспроизводимых в тестовой среде лаборатории в соответствии с признанными отраслевыми стандартами (т.е. EN14511) Эксплуатационные характеристики блока приведены для идеальных условий работы, воспроизводимых в тестовой среде лаборатории в соответствии с признанными отраслевыми стандартами (т.е. EN14511) Эксплуатационные характеристики блока приведены для идеальных условий работы, воспроизводимых в тестовой среде лаборатории в соответствии с признанными отраслевыми стандартами (т.е. EN14511) Эксплуатационные характеристики блока приведены для идеальных условий работы, воспроизводимых в тестовой среде лаборатории в соответствии с признанными отраслевыми стандартами (т.е. EN14511)
  Вес и размеры являются ориентировочными, точные значения приведены на сертифицированных чертежах, подготовленных на заводе-изготовителе Вес и размеры являются ориентировочными, точные значения приведены на сертифицированных чертежах, подготовленных на заводе-изготовителе Вес и размеры являются ориентировочными, точные значения приведены на сертифицированных чертежах, подготовленных на заводе-изготовителе Вес и размеры являются ориентировочными, точные значения приведены на сертифицированных чертежах, подготовленных на заводе-изготовителе Вес и размеры являются ориентировочными, точные значения приведены на сертифицированных чертежах, подготовленных на заводе-изготовителе Вес и размеры являются ориентировочными, точные значения приведены на сертифицированных чертежах, подготовленных на заводе-изготовителе
  Более подробная информация об опциях приведена в соответствующем разделе справочника Более подробная информация об опциях приведена в соответствующем разделе справочника Более подробная информация об опциях приведена в соответствующем разделе справочника Более подробная информация об опциях приведена в соответствующем разделе справочника Более подробная информация об опциях приведена в соответствующем разделе справочника Более подробная информация об опциях приведена в соответствующем разделе справочника
