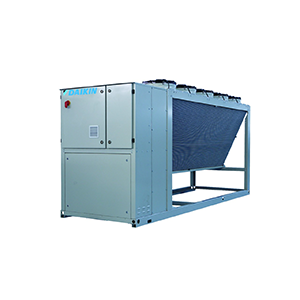

Бесконденсаторная холодильная машина Daikin EWLQ-G-SS
Характеристики чиллера Daikin EWLQ-G-SS
- Один контур хладагента (2 спиральных компрессора) с одним испарителем
- Для производства охлажденной воды, сочетания с выносным конденсаторным блоком
- Компактный дизайн упрощает операции установки внутри помещений или модернизации оборудования
- Конструкция спроектирована для ярусной установки двух одноконтурных блоков с целью снижения занимаемой площади
- Оптимизирован для работы с хладагентом R-410A
- Высокоэффективный и надежный спиральный компрессор
- Пластинчатый теплообменник из нержавеющей стали
Преимущества:
- Спиральные компрессоры имеют две спирали: одна зафиксирована, а вторая перемещается по эксцентрической орбите без вращения. Такое решение предназначено для низкого и среднего уровней производительности, предлагает неизменную надежность и высокую эффективность на протяжении всего срока службы
| EWAQ075G-SS | EWAQ085G-SS | EWAQ100G-SS | EWAQ110G-SS | EWAQ120G-SS | EWAQ140G-SS | EWAQ155G-SS | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Холодопроизводительность | Ном. | кВт | 74.7 (1) | 84.2 (1) | 96.7 (1) | 107 (1) | 117 (1) | 139 (1) | 154 (1) | ||
| Регулирование мощности | Способ | Шаг | Шаг | Шаг | Шаг | Шаг | Шаг | Шаг | |||
| Минимальная мощность | % | 50 | 44 | 50 | 44 | 50 | 43 | 50 | |||
| Входная мощность | Охлаждение | Ном. | кВт | 27.7 (1) | 31.2 (1) | 35.0 (1) | 39.5 (1) | 43.4 (1) | 51.1 (1) | 57.2 (1) | |
| EER | 2.70 (1) | 2.70 (1) | 2.76 (1) | 2.70 (1) | 2.70 (1) | 2.73 (1) | 2.70 (1) | ||||
| ESEER | 4.11 | 4.23 | 4.04 | 4.12 | 3.91 | 4.20 | 4.06 | ||||
| Размеры | Блок | Высота | мм | 1,800 | 1,800 | 1,800 | 1,800 | 1,800 | 1,800 | 1,800 | |
| Ширина | мм | 1,195 | 1,195 | 1,195 | 1,195 | 1,195 | 1,195 | 1,195 | |||
| Глубина | мм | 2,140 | 2,680 | 2,680 | 2,680 | 3,200 | 3,200 | 3,200 | |||
| Вес | Блок | кг | 681 | 792 | 923 | 953 | 982 | 1,037 | 1,066 | ||
| Эксплуатационный вес | кг | 692 | 802 | 934 | 963 | 993 | 1,054 | 1,085 | |||
| Вод. теплообменник | Тип | Паяные пластины | Паяные пластины | Паяные пластины | Паяные пластины | Паяные пластины | Паяные пластины | Паяные пластины | |||
| Объем воды | л | 5.60 | 4.90 | 4.90 | 5.60 | 5.60 | 8.10 | 9.40 | |||
| Воздушный теплообменник | Тип | Микроканал | Микроканал | Микроканал | Микроканал | Микроканал | Микроканал | Микроканал | |||
| Fan | Расход воздуха | Ном. | л/сек | 6,017 | 6,444 | 9,029 | 9,029 | 9,029 | 12,008 | 12,008 | |
| Скорость | об/мин | 1,360 | 1,360 | 1,360 | 1,360 | 1,360 | 1,360 | 1,360 | |||
| Компрессор | Тип | Спиральный компрессор | Спиральный компрессор | Спиральный компрессор | Спиральный компрессор | Спиральный компрессор | Спиральный компрессор | Спиральный компрессор | |||
| Количество | 2 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| Рабочий диапазон | Сторона воздуха | Охлаждение | Мин. | °CDB | -10 | -10 | -10 | -10 | -10 | -10 | -10 |
| Макс. | °CDB | 42 | 42 | 42 | 42 | 42 | 42 | 42 | |||
| Сторона воды | Охлаждение | Мин. | °CDB | -10 | -10 | -10 | -10 | -10 | -10 | -10 | |
| Макс. | °CDB | 15 | 15 | 15 | 15 | 15 | 15 | 15 | |||
| Уровень звуковой мощности | Охлаждение | Ном. | дБ(A) | 83 (2) | 85 (2) | 87 (2) | 89 (2) | 89 (2) | 89 (2) | 89 (2) | |
| Уровень звукового давления | Охлаждение | Ном. | дБ(A) | 66 (2) | 68 (2) | 69 (2) | 71 (2) | 71 (2) | 71 (2) | 71 (2) | |
| Хладагент | Type | R-410A | R-410A | R-410A | R-410A | R-410A | R-410A | R-410A | |||
| Контуры | Количество | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |||
| GWP | 2,087.5 | 2,087.5 | 2,087.5 | 2,087.5 | 2,087.5 | 2,087.5 | 2,087.5 | ||||
| Заправка | На контур | кг | 8.5 | 10.4 | 10.7 | 11.5 | 12.9 | 14.1 | 13.4 | ||
| На контур | TCO2Eq | 17.7 | 21.7 | 22.3 | 24.0 | 26.9 | 29.4 | 28.0 | |||
| Template | Chillers air cooled | Chillers air cooled | Chillers air cooled | Chillers air cooled | Chillers air cooled | Chillers air cooled | Chillers air cooled | ||||
| Электропитание | Фаза | 3~ | 3~ | 3~ | 3~ | 3~ | 3~ | 3~ | |||
| Частота | Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |||
| Voltage | V | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |||
| Компрессор | Способ запуска_ | Прямой | Прямой | Прямой | Прямой | Прямой | Прямой | Прямой | |||
| Примечания | Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; темп. воды испарителя на выходе 7°C; темп. наружного воздуха 35°C; работа в режиме полной нагрузки. | ||||
| Зву.мощн.(испар.12/7°C,наружн.возд.35°C,нагрузка при полной нагрузке)в соот. с ISO9614 и Eurovent8/1. Серт. относится к общей зву.мощн.,зву.давление рассчитывается на основании уровня зву.мощн. и используется для справки, не считается обязательным | Зву.мощн.(испар.12/7°C,наружн.возд.35°C,нагрузка при полной нагрузке)в соот. с ISO9614 и Eurovent8/1. Серт. относится к общей зву.мощн.,зву.давление рассчитывается на основании уровня зву.мощн. и используется для справки, не считается обязательным | Зву.мощн.(испар.12/7°C,наружн.возд.35°C,нагрузка при полной нагрузке)в соот. с ISO9614 и Eurovent8/1. Серт. относится к общей зву.мощн.,зву.давление рассчитывается на основании уровня зву.мощн. и используется для справки, не считается обязательным | Зву.мощн.(испар.12/7°C,наружн.возд.35°C,нагрузка при полной нагрузке)в соот. с ISO9614 и Eurovent8/1. Серт. относится к общей зву.мощн.,зву.давление рассчитывается на основании уровня зву.мощн. и используется для справки, не считается обязательным | Зву.мощн.(испар.12/7°C,наружн.возд.35°C,нагрузка при полной нагрузке)в соот. с ISO9614 и Eurovent8/1. Серт. относится к общей зву.мощн.,зву.давление рассчитывается на основании уровня зву.мощн. и используется для справки, не считается обязательным | Зву.мощн.(испар.12/7°C,наружн.возд.35°C,нагрузка при полной нагрузке)в соот. с ISO9614 и Eurovent8/1. Серт. относится к общей зву.мощн.,зву.давление рассчитывается на основании уровня зву.мощн. и используется для справки, не считается обязательным | Зву.мощн.(испар.12/7°C,наружн.возд.35°C,нагрузка при полной нагрузке)в соот. с ISO9614 и Eurovent8/1. Серт. относится к общей зву.мощн.,зву.давление рассчитывается на основании уровня зву.мощн. и используется для справки, не считается обязательным | |||||
| Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | |||||
| Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. | Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. | Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. | Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. | Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. | Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. | Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям. | |||||
| Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | |||||
| Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | |||||
| Максимальный стартовый ток: пусковой ток самого большого компрессора + ток других компрессоров при максимальной нагрузке + ток вентиляторов при максимальной нагрузке. В случае блоков с инверторным управлением бросок пускового тока не наблюдается. | Максимальный стартовый ток: пусковой ток самого большого компрессора + ток других компрессоров при максимальной нагрузке + ток вентиляторов при максимальной нагрузке. В случае блоков с инверторным управлением бросок пускового тока не наблюдается. | Максимальный стартовый ток: пусковой ток самого большого компрессора + ток других компрессоров при максимальной нагрузке + ток вентиляторов при максимальной нагрузке. В случае блоков с инверторным управлением бросок пускового тока не наблюдается. | Максимальный стартовый ток: пусковой ток самого большого компрессора + ток других компрессоров при максимальной нагрузке + ток вентиляторов при максимальной нагрузке. В случае блоков с инверторным управлением бросок пускового тока не наблюдается. | Максимальный стартовый ток: пусковой ток самого большого компрессора + ток других компрессоров при максимальной нагрузке + ток вентиляторов при максимальной нагрузке. В случае блоков с инверторным управлением бросок пускового тока не наблюдается. | Максимальный стартовый ток: пусковой ток самого большого компрессора + ток других компрессоров при максимальной нагрузке + ток вентиляторов при максимальной нагрузке. В случае блоков с инверторным управлением бросок пускового тока не наблюдается. | Максимальный стартовый ток: пусковой ток самого большого компрессора + ток других компрессоров при максимальной нагрузке + ток вентиляторов при максимальной нагрузке. В случае блоков с инверторным управлением бросок пускового тока не наблюдается. | |||||
| Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. | Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. | Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. | Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. | Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. | Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. | Номинальный ток в режиме охлаждения: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. наружного воздуха 35°C. Ток компрессора + вентиляторов. | |||||
| Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области и макс. потребляемом токе вентилятора | |||||
| Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | |||||
| Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 | Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 | Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 | Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 | Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 | Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 | Максимальный ток блока для размеров проводов: (ток полной нагрузки компрессоров + ток вентиляторов) x 1,1 | |||||
| Эксплуатационные характеристики блока приведены для идеальных условий работы, воспроизводимых в тестовой среде лаборатории в соответствии с признанными отраслевыми стандартами (т.е. EN14511) | Эксплуатационные характеристики блока приведены для идеальных условий работы, воспроизводимых в тестовой среде лаборатории в соответствии с признанными отраслевыми стандартами (т.е. EN14511) | Эксплуатационные характеристики блока приведены для идеальных условий работы, воспроизводимых в тестовой среде лаборатории в соответствии с признанными отраслевыми стандартами (т.е. EN14511) | Эксплуатационные характеристики блока приведены для идеальных условий работы, воспроизводимых в тестовой среде лаборатории в соответствии с признанными отраслевыми стандартами (т.е. EN14511) | Эксплуатационные характеристики блока приведены для идеальных условий работы, воспроизводимых в тестовой среде лаборатории в соответствии с признанными отраслевыми стандартами (т.е. EN14511) | Эксплуатационные характеристики блока приведены для идеальных условий работы, воспроизводимых в тестовой среде лаборатории в соответствии с признанными отраслевыми стандартами (т.е. EN14511) | Эксплуатационные характеристики блока приведены для идеальных условий работы, воспроизводимых в тестовой среде лаборатории в соответствии с признанными отраслевыми стандартами (т.е. EN14511) | |||||
| Вес и размеры являются ориентировочными, точные значения приведены на сертифицированных чертежах, подготовленных на заводе-изготовителе | Вес и размеры являются ориентировочными, точные значения приведены на сертифицированных чертежах, подготовленных на заводе-изготовителе | Вес и размеры являются ориентировочными, точные значения приведены на сертифицированных чертежах, подготовленных на заводе-изготовителе | Вес и размеры являются ориентировочными, точные значения приведены на сертифицированных чертежах, подготовленных на заводе-изготовителе | Вес и размеры являются ориентировочными, точные значения приведены на сертифицированных чертежах, подготовленных на заводе-изготовителе | Вес и размеры являются ориентировочными, точные значения приведены на сертифицированных чертежах, подготовленных на заводе-изготовителе | Вес и размеры являются ориентировочными, точные значения приведены на сертифицированных чертежах, подготовленных на заводе-изготовителе | |||||
| Более подробная информация об опциях приведена в соответствующем разделе справочника | Более подробная информация об опциях приведена в соответствующем разделе справочника | Более подробная информация об опциях приведена в соответствующем разделе справочника | Более подробная информация об опциях приведена в соответствующем разделе справочника | Более подробная информация об опциях приведена в соответствующем разделе справочника | Более подробная информация об опциях приведена в соответствующем разделе справочника | Более подробная информация об опциях приведена в соответствующем разделе справочника | |||||
