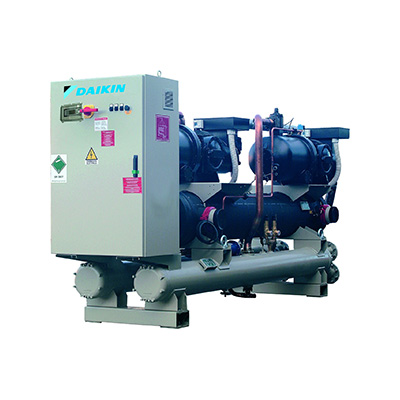

Винтовой охладитель EWWD-G-XS
Винтовой охладитель с водяным охлаждением, высокая эффективность, стандартный уровень шума.
Характеристики продукта:
- Одновинтовой компрессор с бесступенчатым регулированием мощности.
- 1 - 2 полностью независимых контура охлаждения.
- Стандартный электронный расширительный клапан.
- Кожухотрубный испаритель DX – однопроходная сторона хладагента для облегчения циркуляции и возврата масла.
- Имеется опция с частичной или полной рекуперацией теплоты.
- Контроллер MicroTech III с превосходной логикой управления и удобным интерфейсом.
Преимущества:
Одновинтовые компрессоры содержат зубчатые колеса внешнего и внутреннего зацепления и обеспечивают высокую производительность и отличные эксплуатационные характеристики.
| EWWD190G-XS | EWWD230G-XS | EWWD280G-XS | EWWD320G-XS | EWWD380G-XS | EWWD400G-XS | EWWD460G-XS | EWWD500G-XS | EWWD550G-XS | EWWD650G-XS | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Холодопроизводительность | Ном. | кВт | 185 (1) | 222 (1) | 276 (1) | 306 (1) | 365 (1) | 407 (1) | 443 (1) | 495 (1) | 539 (1) | 602 (1) | ||
| Теплопроизводительность | Ном. | кВт | 226 (2) | 272 (2) | 337 (2) | 379 (2) | 446 (2) | 496 (2) | 540 (2) | 602 (2) | 657 (2) | 743 (2) | ||
| Регулирование мощности | Способ | Бесступенч. | Бесступенч. | Бесступенч. | Бесступенч. | Бесступенч. | Бесступенч. | Бесступенч. | Бесступенч. | Бесступенч. | Бесступенч. | |||
| Минимальная мощность | % | 25.0 | 25.0 | 25.0 | 25.0 | 12.5 | 12.5 | 12.5 | 12.5 | 12.5 | 12.5 | |||
| Входная мощность | Hагрев | Ном. | кВт | 40.6 (2) | 49.4 (2) | 61.0 (2) | 73.4 (2) | 81.1 (2) | 89.0 (2) | 97.0 (2) | 107 (2) | 117 (2) | 141 (2) | |
| EER | 4.57 (1) | 4.50 (1) | 4.53 (1) | 4.17 (1) | 4.50 (1) | 4.58 (1) | 4.57 (1) | 4.61 (1) | 4.59 (1) | 4.26 (1) | ||||
| COP | 5.57 (2) | 5.50 (2) | 5.53 (2) | 5.17 (2) | 5.50 (2) | 5.58 (2) | 5.6 (2) | 5.61 (2) | 5.59 (2) | 5.26 (2) | ||||
| ESEER | 5.37 | 5.31 | 5.33 | 4.91 | 5.54 | 5.62 | 5.61 | 5.68 | 5.67 | 5.27 | ||||
| Размеры | Блок | Высота | мм | 1,860 | 1,860 | 1,860 | 1,860 | 1,880 | 1,880 | 1,880 | 1,880 | 1,880 | 1,880 | |
| Ширина | мм | 920 | 920 | 920 | 920 | 860 | 860 | 860 | 860 | 860 | 860 | |||
| Глубина | мм | 3,435 | 3,435 | 3,435 | 3,435 | 4,305 | 4,305 | 4,305 | 4,305 | 4,305 | 4,305 | |||
| Вес | Блок | кг | 1,650 | 1,665 | 1,680 | 1,680 | 2,800 | 2,945 | 2,955 | 2,975 | 2,990 | 2,990 | ||
| Эксплуатационный вес | кг | 1,800 | 1,810 | 1,820 | 1,820 | 3,020 | 3,280 | 3,290 | 3,315 | 3,340 | 3,340 | |||
| Водяной теплообменник - испаритель | Тип | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | |||
| Объем воды | л | 125 | 120 | 110 | 110 | 170 | 285 | 285 | 280 | 280 | 280 | |||
| Расход воды | Ном. | л/сек | 8.9 | 10.6 | 13.2 | 14.6 | 17.5 | 19.5 | 21.2 | 23.7 | 25.8 | 28.8 | ||
| Водяной теплообменник - конденсатор | Тип | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | Одноходовой кожухотрубный | |||
| Расход воды | Ном. | л/сек | 10.9 | 13.1 | 16.2 | 18.2 | 10.7 | 10.9 | 13.0 | 13.2 | 15.8 | 17.9 | ||
| Компрессор | Тип | Одновинтовой компрессор_ | Одновинтовой компрессор_ | Одновинтовой компрессор_ | Одновинтовой компрессор_ | Одновинтовой компрессор_ | Одновинтовой компрессор_ | Одновинтовой компрессор_ | Одновинтовой компрессор_ | Одновинтовой компрессор_ | Одновинтовой компрессор_ | |||
| Количество | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | ||||
| Уровень звуковой мощности | Охлаждение | Ном. | дБ(A) | 88 | 88 | 88 | 88 | 90 | 90 | 90 | 90 | 90 | 90 | |
| Уровень звукового давления | Охлаждение | Ном. | дБ(A) | 70 (3) | 70 (3) | 70 (3) | 70 (3) | 72 (3) | 72 (3) | 72 (3) | 72 (3) | 72 (3) | 72 (3) | |
| Рабочий диапазон | Испаритель | Охлаждение | Мин. | °CDB | -8 (11) | -8 (11) | -8 (11) | -8 (11) | -8 (11) | -8 (11) | -8 (11) | -8 (11) | -8 (11) | -8 (11) |
| Макс. | °CDB | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | 15 | |||
| Конденсатор | Охлаждение | Мин. | °CDB | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
| Макс. | °CDB | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | 55 | |||
| Хладагент | Type | R-134a | R-134a | R-134a | R-134a | R-134a | R-134a | R-134a | R-134a | R-134a | R-134a | |||
| GWP | 1,430 | 1,430 | 1,430 | 1,430 | 1,430 | 1,430 | 1,430 | 1,430 | 1,430 | 1,430 | ||||
| Контуры | Количество | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | |||
| Заправка | На контур | кг | 60.0 | 60.0 | 60.0 | 65.0 | 65.0 | 60.0 | 65.0 | 60.0 | 60.0 | 60.0 | ||
| На контур | TCO2Eq | 85.8 | 85.8 | 85.8 | 93.0 | 93.0 | 85.8 | 93.0 | 85.8 | 85.8 | 85.8 | |||
| LW(A) Уровень звуковой мощности (в соответствии с EN14825) | дБ(А) | 88 | 88 | 88 | 88 | |||||||||
| Отопление | Среднеклимат. темп. воды на выходе 35°C | Общие сведения | SCOP | 4.75 | 4.68 | 4.69 | 4.44 | |||||||
| Template | Chillers water cooled | Chillers water cooled | Chillers water cooled | Chillers water cooled | Chillers water cooled | Chillers water cooled | Chillers water cooled | Chillers water cooled | Chillers water cooled | Chillers water cooled | ||||
| Электропитание | Фаза | 3~ | 3~ | 3~ | 3~ | 3~ | 3~ | 3~ | 3~ | 3~ | 3~ | |||
| Частота | Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |||
| Voltage | V | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |||
| Примечания | Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки. | Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки. | ||||
| Производительность по отоплению, потребляемая мощность и СОР основаны на следующих условиях: испаритель 15/10°C; конденсатор 40/45°C, работа блока при полной нагрузке | Производительность по отоплению, потребляемая мощность и СОР основаны на следующих условиях: испаритель 15/10°C; конденсатор 40/45°C, работа блока при полной нагрузке | Производительность по отоплению, потребляемая мощность и СОР основаны на следующих условиях: испаритель 15/10°C; конденсатор 40/45°C, работа блока при полной нагрузке | Производительность по отоплению, потребляемая мощность и СОР основаны на следующих условиях: испаритель 15/10°C; конденсатор 40/45°C, работа блока при полной нагрузке | Производительность по отоплению, потребляемая мощность и СОР основаны на следующих условиях: испаритель 15/10°C; конденсатор 40/45°C, работа блока при полной нагрузке | Производительность по отоплению, потребляемая мощность и СОР основаны на следующих условиях: испаритель 15/10°C; конденсатор 40/45°C, работа блока при полной нагрузке | Производительность по отоплению, потребляемая мощность и СОР основаны на следующих условиях: испаритель 15/10°C; конденсатор 40/45°C, работа блока при полной нагрузке | Производительность по отоплению, потребляемая мощность и СОР основаны на следующих условиях: испаритель 15/10°C; конденсатор 40/45°C, работа блока при полной нагрузке | Производительность по отоплению, потребляемая мощность и СОР основаны на следующих условиях: испаритель 15/10°C; конденсатор 40/45°C, работа блока при полной нагрузке | Производительность по отоплению, потребляемая мощность и СОР основаны на следующих условиях: испаритель 15/10°C; конденсатор 40/45°C, работа блока при полной нагрузке | |||||
| Уровни шума измеряются при темп. воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки; стандарт: ISO3744 | Уровни шума измеряются при темп. воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки; стандарт: ISO3744 | Уровни шума измеряются при темп. воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки; стандарт: ISO3744 | Уровни шума измеряются при темп. воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки; стандарт: ISO3744 | Уровни шума измеряются при темп. воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки; стандарт: ISO3744 | Уровни шума измеряются при темп. воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки; стандарт: ISO3744 | Уровни шума измеряются при темп. воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки; стандарт: ISO3744 | Уровни шума измеряются при темп. воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки; стандарт: ISO3744 | Уровни шума измеряются при темп. воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки; стандарт: ISO3744 | Уровни шума измеряются при темп. воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки; стандарт: ISO3744 | |||||
| Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%. | |||||
| Максимальный стартовый ток: стартовый ток самого большого компрессора + ток другого компрессора при 75 % максимальной нагрузки | Максимальный стартовый ток: стартовый ток самого большого компрессора + ток другого компрессора при 75 % максимальной нагрузки | Максимальный стартовый ток: стартовый ток самого большого компрессора + ток другого компрессора при 75 % максимальной нагрузки | Максимальный стартовый ток: стартовый ток самого большого компрессора + ток другого компрессора при 75 % максимальной нагрузки | Максимальный стартовый ток: стартовый ток самого большого компрессора + ток другого компрессора при 75 % максимальной нагрузки | Максимальный стартовый ток: стартовый ток самого большого компрессора + ток другого компрессора при 75 % максимальной нагрузки | Максимальный стартовый ток: стартовый ток самого большого компрессора + ток другого компрессора при 75 % максимальной нагрузки | Максимальный стартовый ток: стартовый ток самого большого компрессора + ток другого компрессора при 75 % максимальной нагрузки | Максимальный стартовый ток: стартовый ток самого большого компрессора + ток другого компрессора при 75 % максимальной нагрузки | Максимальный стартовый ток: стартовый ток самого большого компрессора + ток другого компрессора при 75 % максимальной нагрузки | |||||
| Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора | Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора | Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора | Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора | Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора | Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора | Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора | Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора | Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора | Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора | |||||
| Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области | Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области | |||||
| Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении. | |||||
| Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1 | Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1 | Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1 | Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1 | Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1 | Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1 | Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1 | Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1 | Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1 | Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1 | |||||
| Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | Жидкость: Вода | |||||
| Рабочий диапазон см. в отдельных чертежах | Рабочий диапазон см. в отдельных чертежах | Рабочий диапазон см. в отдельных чертежах | Рабочий диапазон см. в отдельных чертежах | Рабочий диапазон см. в отдельных чертежах | Рабочий диапазон см. в отдельных чертежах | Рабочий диапазон см. в отдельных чертежах | Рабочий диапазон см. в отдельных чертежах | Рабочий диапазон см. в отдельных чертежах | Рабочий диапазон см. в отдельных чертежах | |||||
| Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках. | |||||
