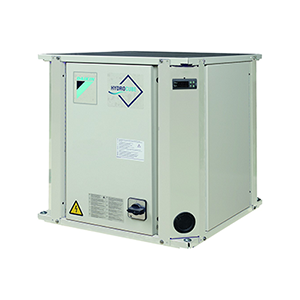

Спиральный тепловой насос Daikin EWWP-KBW1N

Заказать
Заказать

Характеристики продукта:

  • Один из наиболее компактных блоков на рынке: 600мм x 600мм x 600мм
  • Низкий уровень потребления энергии
  • Низкий уровень шума при работе
  • Малый объем хладагента
  • Пластинчатый теплообменник из нержавеющей стали
  • Стандартный интегрированный: главный выключатель, водяной фильтр, реле протока, воздухоотделитель, точки замера давления
  • Возможно увеличение мощности до 195 кВт
  • Простота монтажа и эксплуатации
  • Выбор режима охлаждения или нагрева с помощью пульта дистанционного управления
  • Тепловой насос вода-вода, с циркуляцией воды
  • Совместим с гидравлическим модулем EHMC
  • Усовершенствованный контроллер µC²SE для непосредственного соединения с блоком BMS на основе Modbus или с удаленным интерфейсом пользователя
  • Усовершенствованный контроллер pCO³ для сборки 2 или 3 модулей

Преимущества:

  • Спиральные компрессоры имеют две спирали: одна зафиксирована, а вторая перемещается по эксцентрической орбите без вращения. Такое решение предназначено для низкого и среднего уровней производительности, предлагает неизменную надежность и высокую эффективность на протяжении всего срока службы
  EWWP014KBW1N EWWP022KBW1N EWWP028KBW1N EWWP035KBW1N EWWP045KBW1N EWWP055KBW1N EWWP065KBW1N EWWP090KBW1N EWWP100KBW1N EWWP110KBW1N EWWP120KBW1N EWWP130KBW1N EWWP145KBW1N EWWP155KBW1N EWWP165KBW1N EWWP175KBW1N EWWP185KBW1N EWWP195KBW1N
Холодопроизводительность Ном. кВт 12.9 21.4 27.8 32.3 42.8 55.7 64.7 85.7 98.6 112.0 121.0 130.0 141.0 154.0 167.0 176.0 185.0 194.0
Теплопроизводительность Ном. кВт 16.7 27.5 35.6 41.5 55.0 71.7 83.0 110.0 127.0 143.0 155.0 166.0 182.0 198.0 215.0 226.0 237.0 249.0
Входная мощность Охлаждение Ном. кВт 3.8 6.1 7.8 9.1 12.2 16.0 18.2 24.2 28.0 31.9 34.0 36.2 40.2 43.9 47.7 49.8 52.0 54.1
  Hагрев Ном. кВт 3.8 6.1 7.8 9.1 12.2 16.0 18.2 24.2 28.0 31.9 34.0 36.2 40.2 43.9 47.7 49.8 52.0 54.1
EER 3.44 3.49 3.54 3.54 3.51 3.48 3.55 3.54 3.52 3.51 3.56 3.59 3.51 3.51 3.50 3.53 3.56 3.59
COP 4.45 4.49 4.54 4.55 4.51 4.48 4.56 4.55 4.54 4.48 4.56 4.59 4.53 4.51 4.51 4.54 4.56 4.60
Размеры Блок Высота мм 600 600 600 600 600 600 600 1,200 1,200 1,200 1,200 1,200 1,800 1,800 1,800 1,800 1,800 1,800
    Ширина мм 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600 600
    Глубина мм 600 600 600 600 1,200 1,200 1,200 1,200 1,200 1,200 1,200 1,200 1,200 1,200 1,200 1,200 1,200 1,200
Вес Блок кг 118 155 165 172 300 320 334 600 620 640 654 668 920 940 960 974 988 1,000
Водяной теплообменник - испаритель Тип   Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины
  Минимальный объем воды в системе л 62 103 134 155 205 268 311 205 268 268 311 311 205 205 268 268 268 311
  Расход воды Мин. л/мин 31.0 53.0 65.0 76.0 101 131 152 202 232 262 283 304 333 363 393 414 435 456
    Ном. л/мин 37.0 61.0 80.0 93.0 123 160 185 246 283 321 347 373 404 441 479 505 530 556
    Макс. л/мин 74.0 123 159 185 245 319 371 491 565 642 694 745 808 883 957 1,010 1,060 1,110
Водяной теплообменник - конденсатор Тип   Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины Паяные пластины
  Расход воды Мин. л/мин 24 39 51 59 79 100 120 160 180 210 220 240 260 280 310 320 340 360
    Ном. л/мин 48 78 100 120 160 210 240 310 360 410 440 470 520 570 610 650 680 710
    Макс. л/мин 95 160 200 240 310 410 470 630 720 820 880 950 1,000 1,100 1,200 1,300 1,400 1,400
Компрессор Тип   Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор Герметичный спиральный компрессор
  Количество   1 1 1 1 2 2 2 4 2 4 2 4 4 4 6 4 4 6
Уровень звуковой мощности Охлаждение Ном. дБ(A) 64.0 64.0 64.0 71.0 67.0 67.0 74.0 71.0 71.0 71.0 75.0 77.0 73.0 73.0 73.0 76.0 78.0 79.0
Рабочий диапазон Испаритель Охлаждение Мин. °CDB -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10 -10
      Макс. °CDB 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20
  Конденсатор Охлаждение Мин. °CDB 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20 20
      Макс. °CDB 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55 55
Хладагент Type   R-407C R-407C R-407C R-407C R-407C R-407C R-407C R-407C R-407C R-407C R-407C R-407C R-407C R-407C R-407C R-407C R-407C R-407C
  GWP   1,773.9 1,773.9 1,773.9 1,773.9 1,773.9 1,773.9 1,773.9 1,773.9 1,773.9 1,773.9 1,773.9 1,773.9 1,773.9 1,773.9 1,773.9 1,773.9 1,773.9 1,773.9
  Регулирование   Термостатический расширительный клапан Термостатический расширительный клапан Термостатический расширительный клапан Термостатический расширительный клапан Термостатический расширительный клапан Термостатический расширительный клапан Термостатический расширительный клапан Термостатический расширительный клапан Термостатический расширительный клапан Термостатический расширительный клапан Термостатический расширительный клапан Термостатический расширительный клапан Термостатический расширительный клапан Термостатический расширительный клапан Термостатический расширительный клапан Термостатический расширительный клапан Термостатический расширительный клапан Термостатический расширительный клапан
  Контуры Количество   1 1 1 1 2 2 2 4 4 4 4 4 6 6 6.00 6 6 6
Заправка На контур кг 1.20 2.00 2.50 3.10 4.60 4.60 5.60 9.20 9.20 9.20 10.2 11.2 13.8 13.8 13.8 14.8 15.8 16.8
  На контур TCO2Eq 2.13 3.55 4.43 5.50 8.16 8.16 9.93 16.3 16.3 16.3 18.1 19.9 24.5 24.5 24.5 26.3 28.0 29.8
Подсоединения труб Сток воды испарителя   Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка
  Водосток конденсатора   Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка Местная установка
LW(A) Уровень звуковой мощности (в соответствии с EN14825) дБ(А) 64.0 64.0 64.0 71.0 67.0 67.0 74.0
Отопление Среднеклимат. темп. воды на выходе 55°C Общие сведения SCOP   2.88 2.86 3.08 3.11 2.75 2.91 3.03
      Seasonal space heating eff. class   A+ A+ A+ A+ A+ A+ A+
  Среднеклимат. темп. воды на выходе 35°C Общие сведения SCOP   3.49 3.55 3.66 3.78 3.59 3.66 3.74
      Класс сезонной эффективности отопления   A+ A+ A+ A+ A+ A+ A+
Template Chillers water cooled Chillers water cooled Chillers water cooled Chillers water cooled Chillers water cooled Chillers water cooled Chillers water cooled Chillers water cooled Chillers water cooled Chillers water cooled Chillers water cooled Chillers water cooled Chillers water cooled Chillers water cooled Chillers water cooled Chillers water cooled Chillers water cooled Chillers water cooled
Электропитание Name   W1 W1 W1 W1 W1 W1 W1 W1 W1 W1 W1 W1 W1 W1 W1 W1 W1 W1
  Фаза   3N~ 3N~ 3N~ 3N~ 3N~ 3N~ 3N~ 3N~ 3N~ 3N~ 3N~ 3N~ 3N~ 3N~ 3N~ 3N~ 3N~ 3N~
  Частота Гц 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50 50
  Voltage V 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400 400
Примечания Производительность по охлаждению соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по охлаждению соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по охлаждению соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по охлаждению соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по охлаждению соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по охлаждению соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по охлаждению соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по охлаждению соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по охлаждению соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по охлаждению соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по охлаждению соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по охлаждению соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по охлаждению соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по охлаждению соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по охлаждению соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по охлаждению соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по охлаждению соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по охлаждению соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C
  Производительность по обогреву соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по обогреву соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по обогреву соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по обогреву соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по обогреву соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по обогреву соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по обогреву соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по обогреву соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по обогреву соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по обогреву соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по обогреву соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по обогреву соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по обогреву соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по обогреву соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по обогреву соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по обогреву соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по обогреву соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C Производительность по обогреву соответствует EN14511: 2011 и диапазону охлажденной воды Dt = 3~8°C
  Номинальные производительности по охлаждению основаны на следующих условиях. Испаритель: 12°C/7°C; конденсатор: 30°C/35°C Номинальные производительности по охлаждению основаны на следующих условиях. Испаритель: 12°C/7°C; конденсатор: 30°C/35°C Номинальные производительности по охлаждению основаны на следующих условиях. Испаритель: 12°C/7°C; конденсатор: 30°C/35°C Номинальные производительности по охлаждению основаны на следующих условиях. Испаритель: 12°C/7°C; конденсатор: 30°C/35°C Номинальные производительности по охлаждению основаны на следующих условиях. Испаритель: 12°C/7°C; конденсатор: 30°C/35°C Номинальные производительности по охлаждению основаны на следующих условиях. Испаритель: 12°C/7°C; конденсатор: 30°C/35°C Номинальные производительности по охлаждению основаны на следующих условиях. Испаритель: 12°C/7°C; конденсатор: 30°C/35°C Номинальные производительности по охлаждению основаны на следующих условиях. Испаритель: 12°C/7°C; конденсатор: 30°C/35°C Номинальные производительности по охлаждению основаны на следующих условиях. Испаритель: 12°C/7°C; конденсатор: 30°C/35°C Номинальные производительности по охлаждению основаны на следующих условиях. Испаритель: 12°C/7°C; конденсатор: 30°C/35°C Номинальные производительности по охлаждению основаны на следующих условиях. Испаритель: 12°C/7°C; конденсатор: 30°C/35°C Номинальные производительности по охлаждению основаны на следующих условиях. Испаритель: 12°C/7°C; конденсатор: 30°C/35°C Номинальные производительности по охлаждению основаны на следующих условиях. Испаритель: 12°C/7°C; конденсатор: 30°C/35°C Номинальные производительности по охлаждению основаны на следующих условиях. Испаритель: 12°C/7°C; конденсатор: 30°C/35°C Номинальные производительности по охлаждению основаны на следующих условиях. Испаритель: 12°C/7°C; конденсатор: 30°C/35°C Номинальные производительности по охлаждению основаны на следующих условиях. Испаритель: 12°C/7°C; конденсатор: 30°C/35°C Номинальные производительности по охлаждению основаны на следующих условиях. Испаритель: 12°C/7°C; конденсатор: 30°C/35°C Номинальные производительности по охлаждению основаны на следующих условиях. Испаритель: 12°C/7°C; конденсатор: 30°C/35°C
  Потребляемая мощность является полной мощностью согласно EN14511: 2011 Потребляемая мощность является полной мощностью согласно EN14511: 2011 Потребляемая мощность является полной мощностью согласно EN14511: 2011 Потребляемая мощность является полной мощностью согласно EN14511: 2011 Потребляемая мощность является полной мощностью согласно EN14511: 2011 Потребляемая мощность является полной мощностью согласно EN14511: 2011 Потребляемая мощность является полной мощностью согласно EN14511: 2011 Потребляемая мощность является полной мощностью согласно EN14511: 2011 Потребляемая мощность является полной мощностью согласно EN14511: 2011 Потребляемая мощность является полной мощностью согласно EN14511: 2011 Потребляемая мощность является полной мощностью согласно EN14511: 2011 Потребляемая мощность является полной мощностью согласно EN14511: 2011 Потребляемая мощность является полной мощностью согласно EN14511: 2011 Потребляемая мощность является полной мощностью согласно EN14511: 2011 Потребляемая мощность является полной мощностью согласно EN14511: 2011 Потребляемая мощность является полной мощностью согласно EN14511: 2011 Потребляемая мощность является полной мощностью согласно EN14511: 2011 Потребляемая мощность является полной мощностью согласно EN14511: 2011
  В контур воды испарителя и конденсатора необходимо включить сетчатый фильтр. На стороне испарителя необходимо установить реле протока. Мин. объем воды применим к номинальным условиям. В контур воды испарителя и конденсатора необходимо включить сетчатый фильтр. На стороне испарителя необходимо установить реле протока. Мин. объем воды применим к номинальным условиям. В контур воды испарителя и конденсатора необходимо включить сетчатый фильтр. На стороне испарителя необходимо установить реле протока. Мин. объем воды применим к номинальным условиям. В контур воды испарителя и конденсатора необходимо включить сетчатый фильтр. На стороне испарителя необходимо установить реле протока. Мин. объем воды применим к номинальным условиям. В контур воды испарителя и конденсатора необходимо включить сетчатый фильтр. На стороне испарителя необходимо установить реле протока. Мин. объем воды применим к номинальным условиям. В контур воды испарителя и конденсатора необходимо включить сетчатый фильтр. На стороне испарителя необходимо установить реле протока. Мин. объем воды применим к номинальным условиям. В контур воды испарителя и конденсатора необходимо включить сетчатый фильтр. На стороне испарителя необходимо установить реле протока. Мин. объем воды применим к номинальным условиям. В контур воды испарителя и конденсатора необходимо включить сетчатый фильтр. На стороне испарителя необходимо установить реле протока. Мин. объем воды применим к номинальным условиям. В контур воды испарителя и конденсатора необходимо включить сетчатый фильтр. На стороне испарителя необходимо установить реле протока. Мин. объем воды применим к номинальным условиям. В контур воды испарителя и конденсатора необходимо включить сетчатый фильтр. На стороне испарителя необходимо установить реле протока. Мин. объем воды применим к номинальным условиям. В контур воды испарителя и конденсатора необходимо включить сетчатый фильтр. На стороне испарителя необходимо установить реле протока. Мин. объем воды применим к номинальным условиям. В контур воды испарителя и конденсатора необходимо включить сетчатый фильтр. На стороне испарителя необходимо установить реле протока. Мин. объем воды применим к номинальным условиям. В контур воды испарителя и конденсатора необходимо включить сетчатый фильтр. На стороне испарителя необходимо установить реле протока. Мин. объем воды применим к номинальным условиям. В контур воды испарителя и конденсатора необходимо включить сетчатый фильтр. На стороне испарителя необходимо установить реле протока. Мин. объем воды применим к номинальным условиям. В контур воды испарителя и конденсатора необходимо включить сетчатый фильтр. На стороне испарителя необходимо установить реле протока. Мин. объем воды применим к номинальным условиям. В контур воды испарителя и конденсатора необходимо включить сетчатый фильтр. На стороне испарителя необходимо установить реле протока. Мин. объем воды применим к номинальным условиям. В контур воды испарителя и конденсатора необходимо включить сетчатый фильтр. На стороне испарителя необходимо установить реле протока. Мин. объем воды применим к номинальным условиям. В контур воды испарителя и конденсатора необходимо включить сетчатый фильтр. На стороне испарителя необходимо установить реле протока. Мин. объем воды применим к номинальным условиям.
  Номинальный уровень звуковой мощности измеряется согласно ISO9614 Номинальный уровень звуковой мощности измеряется согласно ISO9614 Номинальный уровень звуковой мощности измеряется согласно ISO9614 Номинальный уровень звуковой мощности измеряется согласно ISO9614 Номинальный уровень звуковой мощности измеряется согласно ISO9614 Номинальный уровень звуковой мощности измеряется согласно ISO9614 Номинальный уровень звуковой мощности измеряется согласно ISO9614 Номинальный уровень звуковой мощности измеряется согласно ISO9614 Номинальный уровень звуковой мощности измеряется согласно ISO9614 Номинальный уровень звуковой мощности измеряется согласно ISO9614 Номинальный уровень звуковой мощности измеряется согласно ISO9614 Номинальный уровень звуковой мощности измеряется согласно ISO9614 Номинальный уровень звуковой мощности измеряется согласно ISO9614 Номинальный уровень звуковой мощности измеряется согласно ISO9614 Номинальный уровень звуковой мощности измеряется согласно ISO9614 Номинальный уровень звуковой мощности измеряется согласно ISO9614 Номинальный уровень звуковой мощности измеряется согласно ISO9614 Номинальный уровень звуковой мощности измеряется согласно ISO9614
  Содержит фторированные парниковые газы Содержит фторированные парниковые газы Содержит фторированные парниковые газы Содержит фторированные парниковые газы Содержит фторированные парниковые газы Содержит фторированные парниковые газы Содержит фторированные парниковые газы Содержит фторированные парниковые газы Содержит фторированные парниковые газы Содержит фторированные парниковые газы Содержит фторированные парниковые газы Содержит фторированные парниковые газы Содержит фторированные парниковые газы Содержит фторированные парниковые газы Содержит фторированные парниковые газы Содержит фторированные парниковые газы Содержит фторированные парниковые газы Содержит фторированные парниковые газы
