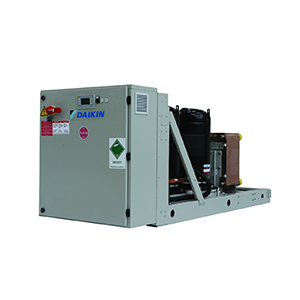

Водоохлаждаемая многоспиральная холодильная машина Daikin EWWQ-G-SS

Характеристики EWWQ-G-SS:

Один контур хладагента (2 спиральных компрессора) с одним испарителем.
Предлагается вариант теплового насоса.
Компактный дизайн упрощает операции установки внутри помещений или модернизации оборудования.
Конструкция спроектирована для ярусной установки двух одноконтурных блоков с целью снижения занимаемой площади.
Высокоэффективный и надежный спиральный компрессор.
Высокая степень гибкости для широкого применения.
Позволяет осуществлять согласованное управление (до 4 блоками) без какого-либо внешнего устройства.
Пластинчатый теплообменник из нержавеющей стали.
Насос (малый – 100 кПа и высокий – 200 кПа подъем) для испарителя и конденсатора.
Контроллер MicroTech III с превосходной логикой управления и удобным интерфейсом.

Преимущества EWWQ-G-SS:

Спиральные компрессоры имеют две спирали: одна зафиксирована, а вторая перемещается по эксцентрической орбите без вращения. Такое решение предназначено для низкого и среднего уровней производительности, предлагает неизменную надежность и высокую эффективность на протяжении всего срока службы.

					EWWQ090G-SS	EWWQ100G-SS	EWWQ120G-SS	EWWQ130G-SS	EWWQ150G-SS	EWWQ170G-SS	EWWQ190G-SS	EWWQ210G-SS	EWWQ240G-SS	EWWQ300G-SS	EWWQ360G-SS
Холодопроизводительность	Ном.			кВт	93.7 (1)	106 (1)	119 (1)	136 (1)	150 (1)	172 (1)	194 (1)	221 (1)	246 (1)	314 (1)	370 (1)
Теплопроизводительность	Ном.			кВт	118 (2)	133 (2)	150 (2)	169 (2)	187 (2)	215 (2)	244 (2)	276 (2)	310.00 (2)	396 (2)	468 (2)
Регулирование мощности	Способ				Шаг	Шаг	Шаг	Шаг	Шаг	Шаг	Шаг	Шаг	Шаг	Шаг	Шаг
	Минимальная мощность			%	50.0	43.0	50.0	44.0	50.0	45.0	50.0	43.0	50.0	40.0	50.0
Входная мощность	Охлаждение		Ном.	кВт	21.3 (1)	24.0 (1)	26.9 (1)	30.5 (1)	33.9 (1)	38.9 (1)	43.8 (1)	50.7 (1)	56.1 (1)	70.2 (1)	84.0 (1)
	Hагрев		Ном.	кВт	25.7 (2)	29.2 (2)	32.9 (2)	37.2 (2)	41.4 (2)	47.6 (2)	53.7 (2)	61.3 (2)	68.3 (2)	85.6 (2)	103 (2)
EER					4.40 (1)	4.40 (1)	4.42 (1)	4.46 (1)	4.42 (1)	4.42 (1)	4.42 (1)	4.35 (1)	4.39 (1)	4.48 (1)	4.41 (1)
COP					4.58 (2)	4.56 (2)	4.55 (2)	4.55 (2)	4.53 (2)	4.52 (2)	4.54 (2)	4.50 (2)	4.54 (2)	4.62 (2)	4.56 (2)
ESEER					5.51	5.52	5.51	5.53	5.51	5.53	5.52	5.52	5.52	5.52	5.52
Размеры	Блок		Высота	мм	1,066	1,066	1,066	1,066	1,066	1,066	1,066	1,066	1,066	1,186	1,186
			Ширина	мм	928	928	928	928	928	928	928	928	928	928	928
			Глубина	мм	2,432	2,432	2,264	2,264	2,264	2,432	2,432	2,432	2,432	2,432	2,432
Вес	Блок			кг	516	606	728	762	795	832	871	921	934	1,083	1,181
	Эксплуатационный вес			кг	555	652	782	821	859	901	946	1,010	1,023	1,195	1,311
Водяной теплообменник - испаритель	Тип				Пластинчатый теплообменник.	Пластинчатый теплообменник.	Пластинчатый теплообменник.	Пластинчатый теплообменник.	Пластинчатый теплообменник.	Пластинчатый теплообменник.	Пластинчатый теплообменник.	Пластинчатый теплообменник.	Пластинчатый теплообменник.	Пластинчатый теплообменник.	Пластинчатый теплообменник.
	Объем воды			л	6	8	8	10	12	13	15	17	17	27	34
Водяной теплообменник - конденсатор	Тип				Пластинчатый теплообменник	Пластинчатый теплообменник	Пластинчатый теплообменник	Пластинчатый теплообменник	Пластинчатый теплообменник	Пластинчатый теплообменник	Пластинчатый теплообменник	Пластинчатый теплообменник	Пластинчатый теплообменник	Пластинчатый теплообменник	Пластинчатый теплообменник
Компрессор	Тип				Спиральный компрессор	Спиральный компрессор	Спиральный компрессор	Спиральный компрессор	Спиральный компрессор	Спиральный компрессор	Спиральный компрессор	Спиральный компрессор	Спиральный компрессор	Спиральный компрессор	Спиральный компрессор
	Количество				2	2	2	2	2	2	2	2	2	2	2
Уровень звуковой мощности	Охлаждение		Ном.	дБ(A)	80	83	85	87	88	88	88	90	92	93	93
Уровень звукового давления	Охлаждение		Ном.	дБ(A)	64	67	69	70	72	72	72	74	76	76	77
Рабочий диапазон	Испаритель	Охлаждение	Мин.	°CDB	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10	-10
			Макс.	°CDB	15	15	15	15	15	15	15	15	15	15	15
	Конденсатор	Охлаждение	Мин.	°CDB	25	25	25	25	25	25	25	25	25	25	25
			Макс.	°CDB	55	55	55	55	55	55	55	55	55	55	55
Хладагент	Type				R-410A	R-410A	R-410A	R-410A	R-410A	R-410A	R-410A	R-410A	R-410A	R-410A	R-410A
	GWP				2,087.5	2,087.5	2,087.5	2,087.5	2,087.5	2,087.5	2,087.5	2,087.5	2,087.5	2,087.5	2,087.5
	Контуры		Количество		1	1	1	1	1	1	1	1	1	1	1
Заправка	На контур			кг	10.0	10.0	11.0	11.0	12.0	12.0	15.0	16.0	17.0	19.0	20.0
	На контур			TCO2Eq	20.9	20.9	23.0	23.0	25.1	25.1	31.3	33.4	35.5	39.7	41.8
LW(A) Уровень звуковой мощности (в соответствии с EN14825)	дБ(А)				80	83	85	87	88	88	88	90	92	93
Отопление	Среднеклимат. темп. воды на выходе 35°C	Общие сведения	SCOP		4.28	4.28	4.33	4.40	4.39	4.40	4.38	4.29	4.25	4.34
Template					Chillers water cooled	Chillers water cooled	Chillers water cooled	Chillers water cooled	Chillers water cooled	Chillers water cooled	Chillers water cooled	Chillers water cooled	Chillers water cooled	Chillers water cooled	Chillers water cooled
Электропитание	Фаза				3~	3~	3~	3~	3~	3~	3~	3~	3~	3~	3~
	Частота			Гц	50	50	50	50	50	50	50	50	50	50	50
	Voltage			V	400	400	400	400	400	400	400	400	400	400	400
Примечания					Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки.	Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки.	Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки.	Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки.	Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки.	Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки.	Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки.	Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки.	Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки.	Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки.	Охлаждение: температура воды испарителя на входе 12°C; температура воды испарителя на выходе 7°C; темп. воды конденсатора на входе 30°C; темп. воды конденсатора на выходе 35°C; работа в режиме полной нагрузки.
					Теплопроизводительность, потребляемая мощность блока и COP основаны на следующих условиях: испаритель 5/10°C; конденсатор 40/45°C, при полной нагрузке	Теплопроизводительность, потребляемая мощность блока и COP основаны на следующих условиях: испаритель 5/10°C; конденсатор 40/45°C, при полной нагрузке	Теплопроизводительность, потребляемая мощность блока и COP основаны на следующих условиях: испаритель 5/10°C; конденсатор 40/45°C, при полной нагрузке	Теплопроизводительность, потребляемая мощность блока и COP основаны на следующих условиях: испаритель 5/10°C; конденсатор 40/45°C, при полной нагрузке	Теплопроизводительность, потребляемая мощность блока и COP основаны на следующих условиях: испаритель 5/10°C; конденсатор 40/45°C, при полной нагрузке	Теплопроизводительность, потребляемая мощность блока и COP основаны на следующих условиях: испаритель 5/10°C; конденсатор 40/45°C, при полной нагрузке	Теплопроизводительность, потребляемая мощность блока и COP основаны на следующих условиях: испаритель 5/10°C; конденсатор 40/45°C, при полной нагрузке	Теплопроизводительность, потребляемая мощность блока и COP основаны на следующих условиях: испаритель 5/10°C; конденсатор 40/45°C, при полной нагрузке	Теплопроизводительность, потребляемая мощность блока и COP основаны на следующих условиях: испаритель 5/10°C; конденсатор 40/45°C, при полной нагрузке	Теплопроизводительность, потребляемая мощность блока и COP основаны на следующих условиях: испаритель 5/10°C; конденсатор 40/45°C, при полной нагрузке	Теплопроизводительность, потребляемая мощность блока и COP основаны на следующих условиях: испаритель 5/10°C; конденсатор 40/45°C, при полной нагрузке
					Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков	Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков	Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков	Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков	Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков	Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков	Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков	Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков	Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков	Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков	Уровень звуковой мощности (при стандартных условиях) измеряется в соответствии с ISO9614 Eurovent 8/1 для Eurovent-сертифицированных блоков
					Жидкость: Вода	Жидкость: Вода	Жидкость: Вода	Жидкость: Вода	Жидкость: Вода	Жидкость: Вода	Жидкость: Вода	Жидкость: Вода	Жидкость: Вода	Жидкость: Вода	Жидкость: Вода
					Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям.	Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям.	Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям.	Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям.	Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям.	Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям.	Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям.	Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям.	Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям.	Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям.	Обратитесь к программе подбора холодильных машин (CSS), чтобы получить подробные данные по эксплуатационным ограничениям.
					Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках.	Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках.	Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках.	Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках.	Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках.	Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках.	Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках.	Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках.	Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках.	Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках.	Оборудование содержит фторированные парниковые газы. Фактическая заправка хладагента зависит от конечной конструкции блока; подробные сведения указаны на паспортных табличках.
					Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%.	Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%.	Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%.	Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%.	Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%.	Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%.	Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%.	Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%.	Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%.	Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%.	Допуск напряжения ± 10%. Разбаланс напряжений между фазами должен быть в пределах ± 3%.
					Максимальный пусковой ток: пусковой ток самого большого компрессора + ток другого компрессора при 75% максимальной нагрузки	Максимальный пусковой ток: пусковой ток самого большого компрессора + ток другого компрессора при 75% максимальной нагрузки	Максимальный пусковой ток: пусковой ток самого большого компрессора + ток другого компрессора при 75% максимальной нагрузки	Максимальный пусковой ток: пусковой ток самого большого компрессора + ток другого компрессора при 75% максимальной нагрузки	Максимальный пусковой ток: пусковой ток самого большого компрессора + ток другого компрессора при 75% максимальной нагрузки	Максимальный пусковой ток: пусковой ток самого большого компрессора + ток другого компрессора при 75% максимальной нагрузки	Максимальный пусковой ток: пусковой ток самого большого компрессора + ток другого компрессора при 75% максимальной нагрузки	Максимальный пусковой ток: пусковой ток самого большого компрессора + ток другого компрессора при 75% максимальной нагрузки	Максимальный пусковой ток: пусковой ток самого большого компрессора + ток другого компрессора при 75% максимальной нагрузки	Максимальный пусковой ток: пусковой ток самого большого компрессора + ток другого компрессора при 75% максимальной нагрузки	Максимальный пусковой ток: пусковой ток самого большого компрессора + ток другого компрессора при 75% максимальной нагрузки
					Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора	Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора	Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора	Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора	Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора	Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора	Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора	Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора	Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора	Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора	Номинальный ток в режиме охлаждения исходит из следующих условий: испаритель 12/7°C; конденсатор 30/35°C; ток компрессора
					Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области	Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области	Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области	Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области	Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области	Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области	Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области	Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области	Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области	Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области	Максимальный рабочий ток основан на макс. потребляемом токе компрессора в своей области
					Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении.	Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении.	Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении.	Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении.	Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении.	Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении.	Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении.	Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении.	Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении.	Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении.	Максимальный ток блока для размеров проводки основан на минимально-допустимом напряжении.
					Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1	Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1	Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1	Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1	Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1	Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1	Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1	Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1	Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1	Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1	Максимальный ток блока для размеров проводов: ток полной нагрузки компрессора x 1,1
