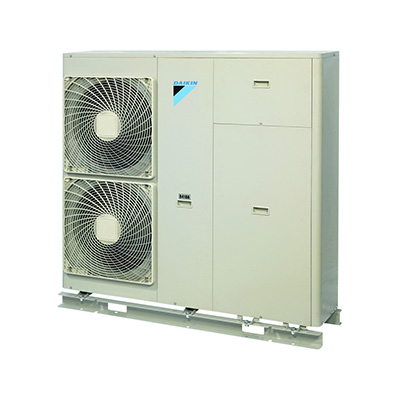

Инверторный миничиллер EWYQ-ACV3 с воздушным охлаждением и тепловым насосом
Преимущества EWYQ-ACV3:
С инвертором:
Инверторные компрессоры непрерывно регулируют скорость компрессора в соответствии с фактической потребностью в нагрузке. Уменьшение количества энергоемких пусков и остановов приводит к уменьшению потребления энергии (до 30%) и более устойчивым температурам.
Спиральный компрессор:
Спиральные компрессоры имеют две спирали: одна зафиксирована, а вторая перемещается по эксцентрической орбите без вращения. Такое решение предназначено для низкого и среднего уровней производительности, предлагает неизменную надежность и высокую эффективность на протяжении всего срока службы.
Характеристики EWYQ-ACV3:
- Инверторная технология обеспечивает низкий уровень шума и ведущие в своем классе значения ESEER.
- Широкий рабочий диапазон.
- Встроенный гидромодуль.
- Легкая установка 'подключи и работай'.
- Однофазное электропитание для жилых домов, трехфазное электропитание для небольших коммерческих применений.
| EWYQ009ACV3 | EWYQ010ACV3 | EWYQ011ACV3 | |||||
|---|---|---|---|---|---|---|---|
| Холодопроизводительность | Ном. | кВт | 12.2 (1), 8.60 (2) | 13.6 (1), 9.60 (2) | 11.1 (2), 15.7 (1) | ||
| Теплопроизводительность | Ном. | кВт | 9.90 (2), 10.2 (1) | 11.7 (1), 11.4 (2) | 13.8 (1), 12.9 (2) | ||
| Регулирование мощности | Способ | С инверторным управлением | С инверторным управлением | С инверторным управлением | |||
| Входная мощность | Охлаждение | Ном. | кВт | 2.83 (2), 2.85 (1) | 3.28 (2), 3.41 (1) | 3.90 (2), 4.13 (1) | |
| Hагрев | Ном. | кВт | 2.43 (1), 2.99 (2) | 2.81 (1), 3.46 (2) | 3.20 (1), 3.94 (2) | ||
| EER | 3.05 (2), 4.27 (1) | 2.93 (2), 4.00 (1) | 2.85 (2), 3.79 (1) | ||||
| COP | 3.30 (2), 4.19 (1) | 3.29 (2), 4.17 (1) | 3.27 (2), 4.30 (1) | ||||
| ESEER | 4.31 | 4.30 | 4.33 | ||||
| Размеры | Блок | Высота | мм | 1,435 | 1,435 | 1,435 | |
| Ширина | мм | 1,420 | 1,420 | 1,420 | |||
| Глубина | мм | 382 | 382 | 382 | |||
| Вес | Блок | кг | 180 | 180 | 180 | ||
| Вод. теплообменник | Тип | Паяные пластины | Паяные пластины | Паяные пластины | |||
| Расход воды | Min. | л/мин | 16 | 16 | 16 | ||
| Объем воды | л | 1.01 | 1.01 | 1.01 | |||
| Воздушный теплообменник | Тип | Hi-XSS(8) | Hi-XSS(8) | Hi-XSS(8) | |||
| Компоненты гидравлической системы | Расширительный бак | Объем | л | 10 | 10 | 10 | |
| Fan | Расход воздуха | Охлаждение | Ном. | м³/мин | 96.0 | 100 | 97.0 |
| Hагрев | Ном. | м³/мин | 90.0 | 90.0 | 90.0 | ||
| Двигатель вентилятора | Скорость | Охлаждение | Ном. | об/мин | 780 | 780 | 780 |
| Hагрев | Ном. | об/мин | 760 | 760 | 760 | ||
| Компрессор | Тип | Герметичный спиральный компрессор | Герметичный спиральный компрессор | Герметичный спиральный компрессор | |||
| Количество | 1 | 1 | 1 | ||||
| Способ запуска_ | С приводом инвертора | С приводом инвертора | С приводом инвертора | ||||
| Рабочий диапазон | Сторона воздуха | Охлаждение | Мин. | °CDB | 10 | 10 | 10 |
| Макс. | °CDB | 46 | 46 | 46 | |||
| Hагрев | Мин. | °CDB | -15 | -15 | -15 | ||
| Макс. | °CDB | 35 | 35 | 35 | |||
| Сторона воды | Охлаждение | Мин. | °CDB | 5 | 5 | 5 | |
| Макс. | °CDB | 20 | 20 | 20 | |||
| Hагрев | Мин. | °CDB | 30 (5) | 30 (5) | 30 (5) | ||
| Макс. | °CDB | 50 (5) | 50 (5) | 50 (5) | |||
| Уровень звуковой мощности | Охлаждение | Ном. | дБ(A) | 64.0 (3) | 64.0 (3) | 64.0 (3) | |
| Hагрев | Ном. | дБ(A) | 60 (2) | 64 (4) | 60 (4) | ||
| Уровень звукового давления | Охлаждение | Ном. | дБ(A) | 50 (3) | 50 (3) | 50 (3) | |
| Hагрев | Ном. | дБ(A) | 50 (3) | 50 (3) | 50 (3) | ||
| Ночной тихий режим работы | Охлаждение | дБ(A) | 45 | 45 | 45 | ||
| Нагрев | дБ(A) | 42 | 42 | 42 | |||
| Хладагент | Type | R-410A | R-410A | R-410A | |||
| Контуры | Количество | 1 | 1 | 1 | |||
| Регулирование | Электронный расширительный клапан | Электронный расширительный клапан | Электронный расширительный клапан | ||||
| GWP | 2,087.5 | 2,087.5 | 2,087.5 | ||||
| Заправка | На контур | кг | 2.95 | 2.95 | 2.95 | ||
| На контур | TCO2Eq | 6.16 | 6.16 | 6.16 | |||
| Водяной контур | Клапан продувки воздухом | Да | Да | Да | |||
| Сливной клапан / клапан наполнения системы | Да | Да | Да | ||||
| Манометр | Да | Да | Да | ||||
| Минимальный объем воды в системе | л | 20 (6) | 20 (6) | 20 (6) | |||
| Трубопроводы | дюйм | 5/4" | 5/4" | 5/4" | |||
| Диаметр соединений для труб | дюйм | G 5/4" (гнезд.) | G 5/4" (гнезд.) | G 5/4" (гнезд.) | |||
| Предохранительный клапан | бар | 3 | 3 | 3 | |||
| Запорный вентиль | Да | Да | Да | ||||
| Общий объем воды | л | 4.00 (5) | 4.00 (5) | 4.00 (5) | |||
| LW(A) Уровень звуковой мощности (в соответствии с EN14825) | дБ(А) | 64.0 | 64.0 | 64.0 | |||
| Отопление | Среднеклимат. темп. воды на выходе 35°C | Общие сведения | SCOP | 3.22 | 3.34 | 3.41 | |
| Класс сезонной эффективности отопления | A+ | A+ | A+ | ||||
| Template | Chillers air cooled | Chillers air cooled | Chillers air cooled | ||||
| Электропитание | Name | V3 | V3 | V3 | |||
| Фаза | 1~ | 1~ | 1~ | ||||
| Частота | Гц | 50 | 50 | 50 | |||
| Voltage | V | 230 | 230 | 230 | |||
| Компрессор | Картерный нагреватель | W | 33 | 33 | 33 | ||
| Примечания | Программа теплого пола: охлаждение Ta 35°C - LWE 18°C ( Dt: 5°C); нагрев Ta DB/WB 7°C/6°C - LWC 35°C ( Dt: 5°C) | Программа теплого пола: охлаждение Ta 35°C - LWE 18°C ( Dt: 5°C); нагрев Ta DB/WB 7°C/6°C - LWC 35°C ( Dt: 5°C) | Программа теплого пола: охлаждение Ta 35°C - LWE 18°C ( Dt: 5°C); нагрев Ta DB/WB 7°C/6°C - LWC 35°C ( Dt: 5°C) | ||||
| Программа фанкойла: охлаждение Ta 35°C - LWE 7°C ( Dt: 5°C); нагрев Ta DB/WB 7°C/6°C - LWC 45°C ( Dt: 5°C ) | Программа фанкойла: охлаждение Ta 35°C - LWE 7°C ( Dt: 5°C); нагрев Ta DB/WB 7°C/6°C - LWC 45°C ( Dt: 5°C ) | Программа фанкойла: охлаждение Ta 35°C - LWE 7°C ( Dt: 5°C); нагрев Ta DB/WB 7°C/6°C - LWC 45°C ( Dt: 5°C ) | |||||
| Условия: Ta 35°C - LWE 7°C (DT = 5°C) | Условия: Ta 35°C - LWE 7°C (DT = 5°C) | Условия: Ta 35°C - LWE 7°C (DT = 5°C) | |||||
| Условия: Ta DB/WB 7°C/6°C - LWC 45°C (Dt=5°C) | Условия: Ta DB/WB 7°C/6°C - LWC 45°C (Dt=5°C) | Условия: Ta DB/WB 7°C/6°C - LWC 45°C (Dt=5°C) | |||||
| Включен трубопровод + PHE; не включен расширительный бак | Включен трубопровод + PHE; не включен расширительный бак | Включен трубопровод + PHE; не включен расширительный бак | |||||
| Исключая объем воды в блоке. Для большинства областей применения этот минимальный объем воды оказывается достаточным. В то же время в критических технологических процессах или в помещениях с высокой тепловой нагрузкой может потребоваться дополнительный объем воды. Для более подробной информации см. рабочий диапазон. | Исключая объем воды в блоке. Для большинства областей применения этот минимальный объем воды оказывается достаточным. В то же время в критических технологических процессах или в помещениях с высокой тепловой нагрузкой может потребоваться дополнительный объем воды. Для более подробной информации см. рабочий диапазон. | Исключая объем воды в блоке. Для большинства областей применения этот минимальный объем воды оказывается достаточным. В то же время в критических технологических процессах или в помещениях с высокой тепловой нагрузкой может потребоваться дополнительный объем воды. Для более подробной информации см. рабочий диапазон. | |||||
| Содержит фторированные парниковые газы | Содержит фторированные парниковые газы | Содержит фторированные парниковые газы | |||||
