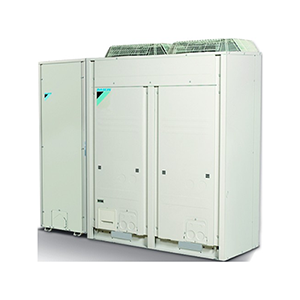

Инверторный спиральный тепловой насос Daikin EWYQ-BAWP
Характеристики EWYQ-BAWP:
- Чиллер с инверторным управлением.
- Высокая эффективность с лучшим в классе показателем ESEER.
- Минимальный пусковой ток и короткие сроки окупаемости.
- Спиральный компрессор Daikin.
- Широкий рабочий диапазон (температура наружного воздуха до 43°C).
- Отсутствие необходимости в буферном резервуаре при стандартном применении.
- Цифровой пульт дистанционного управления.
Преимущества EWYQ-BAWP:
- Инверторные компрессоры непрерывно регулируют скорость компрессора в соответствии с фактической потребностью в нагрузке. Уменьшение количества энергоемких пусков и остановов приводит к уменьшению потребления энергии (до 30%) и более устойчивым температурам.
- Спиральные компрессоры имеют две спирали: одна зафиксирована, а вторая перемещается по эксцентрической орбите без вращения. Такое решение предназначено для низкого и среднего уровней производительности, предлагает неизменную надежность и высокую эффективность на протяжении всего срока службы.
| EWYQ016BAWP | EWYQ021BAWP | EWYQ025BAWP | EWYQ032BAWP | EWYQ040BAWP | EWYQ050BAWP | EWYQ064BAWP | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Холодопроизводительность | Ном. | кВт | 16.6 (1) | 20.7 (1) | 24.7 (1) | 30.9 (1) | 41.5 (1) | 49.7 (1) | 62.3 (1) | ||
| Теплопроизводительность | Ном. | кВт | 17.00 (2) | 21.30 (2) | 25.70 (2) | 32.10 (2) | 42.50 (2) | 51.10 (2) | 63.70 (2) | ||
| Регулирование мощности | Способ | С инверторным управлением | С инверторным управлением | С инверторным управлением | С инверторным управлением | С инверторным управлением | С инверторным управлением | С инверторным управлением | |||
| Минимальная мощность | % | 25 | 25 | 25 | 25 | 25 | 25 | 25 | |||
| Входная мощность | Охлаждение | Ном. | кВт | 5.80 (1) | 7.59 (1) | 9.74 (1) | 13.5 (1) | 15.4 (1) | 19.7 (1) | 27.4 (1) | |
| Hагрев | Ном. | кВт | 5.73 (2) | 7.44 (2) | 9.36 (2) | 11.1 (2) | 14.7 (2) | 18.5 (2) | 21.7 (2) | ||
| EER | 2.86 (1) | 2.73 (1) | 2.54 (1) | 2.29 (1) | 2.69 (1) | 2.52 (1) | 2.27 (1) | ||||
| COP | 2.97 (2) | 2.86 (2) | 2.75 (2) | 2.89 (2) | 2.89 (2) | 2.76 (2) | 2.94 (2) | ||||
| ESEER | 4.21 | 4.18 | 4.04 | 3.62 | 4.24 | 4.12 | 3.78 | ||||
| Размеры | Блок | Высота | мм | 1,684 | 1,684 | 1,684 | 1,684 | 1,684 | 1,684 | 1,684 | |
| Ширина | мм | 1,370 | 1,370 | 1,370 | 1,680 | 2,360 | 2,360 | 2,980 | |||
| Глубина | мм | 774 | 774 | 774 | 774 | 780 | 780 | 780 | |||
| Вес | Блок | кг | 264 | 317 | 317 | 397 | 571 | 571 | 730 | ||
| Эксплуатационный вес | кг | 267 | 320 | 320 | 401 | 577 | 577 | 738 | |||
| Вод. теплообменник | Тип | Паяные пластины | Паяные пластины | Паяные пластины | Паяные пластины | Паяные пластины | Паяные пластины | Паяные пластины | |||
| Расход воды | Min. | л/мин | 23 | 23 | 23 | 36 | 46 | 46 | 72 | ||
| Объем воды | л | 1.90 | 1.90 | 1.90 | 2.90 | 3.80 | 3.80 | 5.70 | |||
| Воздушный теплообменник | Тип | Hi-XSS(8) | Hi-XSS(8) | Hi-XSS(8) | Hi-XSS(8) | Hi-XSS(8) | Hi-XSS(8) | Hi-XSS(8) | |||
| Fan | Расход воздуха | Охлаждение | Ном. | м³/мин | 171 | 185 | 185 | 233 | 370 | 370 | 466 |
| Hагрев | Ном. | м³/мин | 171 | 185 | 185 | 233 | 370 | 370 | 466 | ||
| Внешнее статическое давление | Макс. | Па | 78,000 | 78,000 | 78,000 | 78,000 | 78,000 | 78,000 | 78,000 | ||
| Двигатель вентилятора | Расположите | Вертикальн. | Вертикальн. | Вертикальн. | Вертикальн. | Вертикальн. | Вертикальн. | Вертикальн. | |||
| Компрессор | Тип | Герметичный спиральный компрессор | Герметичный спиральный компрессор | Герметичный спиральный компрессор | Герметичный спиральный компрессор | Герметичный спиральный компрессор | Герметичный спиральный компрессор | Герметичный спиральный компрессор | |||
| Количество | 1 | 2 | 2 | 3 | 4 | 4 | 6 | ||||
| Рабочий диапазон | Сторона воздуха | Охлаждение | Мин. | °CDB | -5 | -5 | -5 | -5 | -5 | -5 | -5 |
| Макс. | °CDB | 43 | 43 | 43 | 43 | 43 | 43 | 43 | |||
| Hагрев | Мин. | °CDB | -15 | -15 | -15 | -15 | -15 | -15 | -15 | ||
| Макс. | °CDB | 35 | 35 | 35 | 35 | 35 | 35 | 35 | |||
| Сторона воды | Охлаждение | Мин. | °CDB | -10.0 (3) | -10.0 (3) | -10.0 (3) | -10.0 (3) | -10.0 (3) | -10.0 (3) | -10.0 (3) | |
| Макс. | °CDB | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |||
| Hагрев | Мин. | °CDB | 25 | 25 | 25 | 25 | 25 | 25 | 25 | ||
| Макс. | °CDB | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |||
| Уровень звуковой мощности | Охлаждение | Ном. | дБ(A) | 78.0 | 78.0 | 78.0 | 80.0 | 81.0 | 81.0 | 83.0 | |
| Хладагент | Type | R-410A | R-410A | R-410A | R-410A | R-410A | R-410A | R-410A | |||
| Контуры | Количество | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | 1.00 | |||
| Регулирование | Электронный расширительный клапан | Электронный расширительный клапан | Электронный расширительный клапан | Электронный расширительный клапан | Электронный расширительный клапан | Электронный расширительный клапан | Электронный расширительный клапан | ||||
| GWP | 2,087.5 | 2,087.5 | 2,087.5 | 2,087.5 | 2,087.5 | 2,087.5 | 2,087.5 | ||||
| Заправка | На контур | кг | 7.6 | 7.6 | 7.6 | 9.6 | 15.2 | 15.2 | 19.2 | ||
| На контур | TCO2Eq | 15.9 | 15.9 | 15.9 | 20.0 | 31.7 | 31.7 | 40.1 | |||
| Водяной контур | Клапан продувки воздухом | Да | Да | Да | Да | Да | Да | Да | |||
| Сливной клапан / клапан наполнения системы | Да | Да | Да | Да | Да | Да | Да | ||||
| Трубопроводы | дюйм | 1-1/4" | 1-1/4" | 1-1/4" | 1-1/4" | 1-1/2" | 1-1/2" | 1-1/2" | |||
| Диаметр соединений для труб | дюйм | 1-1/4" (розетка) | 1-1/4" (розетка) | 1-1/4" (розетка) | 1-1/4" (розетка) | 2" (розетка) | 2" (розетка) | 2" (розетка) | |||
| Предохранительный клапан | бар | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |||
| Запорный вентиль | Да | Да | Да | Да | Да | Да | Да | ||||
| Общий объем воды | л | 3.20 (7) | 3.20 (7) | 3.20 (7) | 4.20 (7) | 5.80 (7) | 5.80 (7) | 7.70 (7) | |||
| LW(A) Уровень звуковой мощности (в соответствии с EN14825) | дБ(А) | 78.0 | 78.0 | 78.0 | 80.0 | 81.0 | 81.0 | 83.0 | |||
| Отопление | Среднеклимат. темп. воды на выходе 35°C | Общие сведения | SCOP | 3.39 | 3.22 | 3.09 | 3.06 | 3.21 | 3.08 | 3.04 | |
| Класс сезонной эффективности отопления | A+ | A+ | A | A | A+ | A | A | ||||
| Template | Chillers air cooled | Chillers air cooled | Chillers air cooled | Chillers air cooled | Chillers air cooled | Chillers air cooled | Chillers air cooled | ||||
| Электропитание | Name | W1 | W1 | W1 | W1 | W1 | W1 | W1 | |||
| Фаза | 3N~ | 3N~ | 3N~ | 3N~ | 3N~ | 3N~ | 3N~ | ||||
| Частота | Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 | |||
| Voltage | V | 400 | 400 | 400 | 400 | 400 | 400 | 400 | |||
| Примечания | Условия: Ta 35°C - LWE 7°C (DT = 5°C) | Условия: Ta 35°C - LWE 7°C (DT = 5°C) | Условия: Ta 35°C - LWE 7°C (DT = 5°C) | Условия: Ta 35°C - LWE 7°C (DT = 5°C) | Условия: Ta 35°C - LWE 7°C (DT = 5°C) | Условия: Ta 35°C - LWE 7°C (DT = 5°C) | Условия: Ta 35°C - LWE 7°C (DT = 5°C) | ||||
| Условия: Ta DB/WB 7°C/6°C - LWC 45°C (Dt=5°C) | Условия: Ta DB/WB 7°C/6°C - LWC 45°C (Dt=5°C) | Условия: Ta DB/WB 7°C/6°C - LWC 45°C (Dt=5°C) | Условия: Ta DB/WB 7°C/6°C - LWC 45°C (Dt=5°C) | Условия: Ta DB/WB 7°C/6°C - LWC 45°C (Dt=5°C) | Условия: Ta DB/WB 7°C/6°C - LWC 45°C (Dt=5°C) | Условия: Ta DB/WB 7°C/6°C - LWC 45°C (Dt=5°C) | |||||
| Воду можно использовать при темпер. выше 5°С. В диапазоне от 0°С до 5°С следует использовать 30% раствор (пропилен- или этилен-) гликоля. В диапазоне от 0°C до -10°C следует использовать 40% раствор (пропилен- или этилен-) гликоля (см. Руководство по установке и информацию, относящуюся к опции OPZL) | Воду можно использовать при темпер. выше 5°С. В диапазоне от 0°С до 5°С следует использовать 30% раствор (пропилен- или этилен-) гликоля. В диапазоне от 0°C до -10°C следует использовать 40% раствор (пропилен- или этилен-) гликоля (см. Руководство по установке и информацию, относящуюся к опции OPZL) | Воду можно использовать при темпер. выше 5°С. В диапазоне от 0°С до 5°С следует использовать 30% раствор (пропилен- или этилен-) гликоля. В диапазоне от 0°C до -10°C следует использовать 40% раствор (пропилен- или этилен-) гликоля (см. Руководство по установке и информацию, относящуюся к опции OPZL) | Воду можно использовать при темпер. выше 5°С. В диапазоне от 0°С до 5°С следует использовать 30% раствор (пропилен- или этилен-) гликоля. В диапазоне от 0°C до -10°C следует использовать 40% раствор (пропилен- или этилен-) гликоля (см. Руководство по установке и информацию, относящуюся к опции OPZL) | Воду можно использовать при темпер. выше 5°С. В диапазоне от 0°С до 5°С следует использовать 30% раствор (пропилен- или этилен-) гликоля. В диапазоне от 0°C до -10°C следует использовать 40% раствор (пропилен- или этилен-) гликоля (см. Руководство по установке и информацию, относящуюся к опции OPZL) | Воду можно использовать при темпер. выше 5°С. В диапазоне от 0°С до 5°С следует использовать 30% раствор (пропилен- или этилен-) гликоля. В диапазоне от 0°C до -10°C следует использовать 40% раствор (пропилен- или этилен-) гликоля (см. Руководство по установке и информацию, относящуюся к опции OPZL) | Воду можно использовать при темпер. выше 5°С. В диапазоне от 0°С до 5°С следует использовать 30% раствор (пропилен- или этилен-) гликоля. В диапазоне от 0°C до -10°C следует использовать 40% раствор (пропилен- или этилен-) гликоля (см. Руководство по установке и информацию, относящуюся к опции OPZL) | |||||
| Исключая объем воды в блоке. Для большинства областей применения этот минимальный объем воды оказывается достаточным. В то же время в критических технологических процессах или в помещениях с высокой тепловой нагрузкой может потребоваться дополнительный объем воды. Для более подробной информации см. рабочий диапазон. | Исключая объем воды в блоке. Для большинства областей применения этот минимальный объем воды оказывается достаточным. В то же время в критических технологических процессах или в помещениях с высокой тепловой нагрузкой может потребоваться дополнительный объем воды. Для более подробной информации см. рабочий диапазон. | Исключая объем воды в блоке. Для большинства областей применения этот минимальный объем воды оказывается достаточным. В то же время в критических технологических процессах или в помещениях с высокой тепловой нагрузкой может потребоваться дополнительный объем воды. Для более подробной информации см. рабочий диапазон. | Исключая объем воды в блоке. Для большинства областей применения этот минимальный объем воды оказывается достаточным. В то же время в критических технологических процессах или в помещениях с высокой тепловой нагрузкой может потребоваться дополнительный объем воды. Для более подробной информации см. рабочий диапазон. | Исключая объем воды в блоке. Для большинства областей применения этот минимальный объем воды оказывается достаточным. В то же время в критических технологических процессах или в помещениях с высокой тепловой нагрузкой может потребоваться дополнительный объем воды. Для более подробной информации см. рабочий диапазон. | Исключая объем воды в блоке. Для большинства областей применения этот минимальный объем воды оказывается достаточным. В то же время в критических технологических процессах или в помещениях с высокой тепловой нагрузкой может потребоваться дополнительный объем воды. Для более подробной информации см. рабочий диапазон. | Исключая объем воды в блоке. Для большинства областей применения этот минимальный объем воды оказывается достаточным. В то же время в критических технологических процессах или в помещениях с высокой тепловой нагрузкой может потребоваться дополнительный объем воды. Для более подробной информации см. рабочий диапазон. | |||||
| Исключая объем воды в блоке. Этот объем обеспечивает достаточную для размораживания энергию для всех применений, однако этот объем можно умножить на 0,66, если установка обогрева ≥ 45°C (например, фанкойлы) | Исключая объем воды в блоке. Этот объем обеспечивает достаточную для размораживания энергию для всех применений, однако этот объем можно умножить на 0,66, если установка обогрева ≥ 45°C (например, фанкойлы) | Исключая объем воды в блоке. Этот объем обеспечивает достаточную для размораживания энергию для всех применений, однако этот объем можно умножить на 0,66, если установка обогрева ≥ 45°C (например, фанкойлы) | Исключая объем воды в блоке. Этот объем обеспечивает достаточную для размораживания энергию для всех применений, однако этот объем можно умножить на 0,66, если установка обогрева ≥ 45°C (например, фанкойлы) | Исключая объем воды в блоке. Этот объем обеспечивает достаточную для размораживания энергию для всех применений, однако этот объем можно умножить на 0,66, если установка обогрева ≥ 45°C (например, фанкойлы) | Исключая объем воды в блоке. Этот объем обеспечивает достаточную для размораживания энергию для всех применений, однако этот объем можно умножить на 0,66, если установка обогрева ≥ 45°C (например, фанкойлы) | Исключая объем воды в блоке. Этот объем обеспечивает достаточную для размораживания энергию для всех применений, однако этот объем можно умножить на 0,66, если установка обогрева ≥ 45°C (например, фанкойлы) | |||||
| Это PD (разность давления) между входным и выходным подключениями блока. Она включает падение давления в теплообменнике на стороне воды. | Это PD (разность давления) между входным и выходным подключениями блока. Она включает падение давления в теплообменнике на стороне воды. | Это PD (разность давления) между входным и выходным подключениями блока. Она включает падение давления в теплообменнике на стороне воды. | Это PD (разность давления) между входным и выходным подключениями блока. Она включает падение давления в теплообменнике на стороне воды. | Это PD (разность давления) между входным и выходным подключениями блока. Она включает падение давления в теплообменнике на стороне воды. | Это PD (разность давления) между входным и выходным подключениями блока. Она включает падение давления в теплообменнике на стороне воды. | Это PD (разность давления) между входным и выходным подключениями блока. Она включает падение давления в теплообменнике на стороне воды. | |||||
| Включен трубопровод + PHE; не включен расширительный бак | Включен трубопровод + PHE; не включен расширительный бак | Включен трубопровод + PHE; не включен расширительный бак | Включен трубопровод + PHE; не включен расширительный бак | Включен трубопровод + PHE; не включен расширительный бак | Включен трубопровод + PHE; не включен расширительный бак | Включен трубопровод + PHE; не включен расширительный бак | |||||
| Инверторное управление компрессором предотвращает возникновение пикового тока | Инверторное управление компрессором предотвращает возникновение пикового тока | Инверторное управление компрессором предотвращает возникновение пикового тока | Инверторное управление компрессором предотвращает возникновение пикового тока | Инверторное управление компрессором предотвращает возникновение пикового тока | Инверторное управление компрессором предотвращает возникновение пикового тока | Инверторное управление компрессором предотвращает возникновение пикового тока | |||||
| Содержит фторированные парниковые газы | Содержит фторированные парниковые газы | Содержит фторированные парниковые газы | Содержит фторированные парниковые газы | Содержит фторированные парниковые газы | Содержит фторированные парниковые газы | Содержит фторированные парниковые газы | |||||
