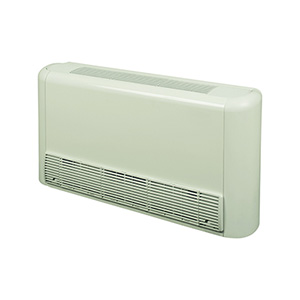

Фанкойл Daikin FWL-DAT
Универсальный тип. Двигатель переменного тока вентилятора блока для горизонтального или вертикального монтажа.
Характеристики продукта:
- Быстрая система креплений для настенного или потолочного монтажа.
- Быстросъемные соединения для электрического оборудования: инструменты не требуются.
- Воздушный фильтр можно легко снять для очистки.
- Электрический нагреватель: отсутствие реле мощностью до 2 кВт.
- Электрический нагреватель: оснащен двумя термостатами отключения при перегреве.
- Имеются предварительно собранные трехходовые /четырехканальные двухпозиционные клапаны.
- Комплекты клапанов изолированы, дополнительный дренажный поддон не требуется.
- Комплекты клапанов включают балансировочные вентили и карман для датчика.
| FWL15DAT | FWL01DAT | FWL01DATV3 | FWL15DATVS | FWL15DATV3 | FWL02DAT | FWL25DAT | FWL02DATV3 | FWL02DATVS | FWL25DATV3 | FWL25DATVS | FWL03DAT | FWL35DAT | FWL03DATV3 | FWL35DATV3 | FWL03DATVS | FWL35DATVS | FWL04DAT | FWL04DATV3 | FWL04DATVS | FWL06DAT | FWL06DATVS | FWL06DATV3 | FWL08DAT | FWL08DATV3 | FWL10DAT | FWL10DATV3 | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Потеря давления воды | Нагрев | Ном. | кПа | 12 | 11 | 10 | 13 | 9 | 10 | 10 | 12 | 10 | 16 | ||||||||||||||||||
| Охлаждение | Ном. | кПа | 14 | 13 | 12 | 16 | 11 | 12 | 12 | 14 | 12 | 19 | |||||||||||||||||||
| Системы управления | Wired remote control | FWEC1A, FWEC2A, FWEC3A | FWEC1A, FWEC2A, FWEC3A | FWEC1A, FWEC2A, FWEC3A | FWEC1A, FWEC2A, FWEC3A | FWEC1A, FWEC2A, FWEC3A | FWEC1A, FWEC2A, FWEC3A | FWEC1A, FWEC2A, FWEC3A | FWEC1A, FWEC2A, FWEC3A | FWEC1A, FWEC2A, FWEC3A | FWEC1A, FWEC2A, FWEC3A | ||||||||||||||||||||
| Поток воды | Охлаждение | Ном. | л/ч | 298 | 264 | 337 | 415 | 504 | 602 | 743 | 818 | 1,152 | 1,376 | ||||||||||||||||||
| Нагрев | Ном. | л/ч | 298 | 264 | 337 | 415 | 504 | 602 | 743 | 818 | 1,152 | 1,376 | |||||||||||||||||||
| Двигатель вентилятора | Model | Закрытая индукция, класс изоляции B, тепловой выключатель обмотки | Закрытая индукция, класс изоляции B, тепловой выключатель обмотки | Закрытая индукция, класс изоляции B, тепловой выключатель обмотки | Закрытая индукция, класс изоляции B, тепловой выключатель обмотки | Закрытая индукция, класс изоляции B, тепловой выключатель обмотки | Закрытая индукция, класс изоляции B, тепловой выключатель обмотки | Закрытая индукция, класс изоляции B, тепловой выключатель обмотки | Закрытая индукция, класс изоляции B, тепловой выключатель обмотки | Закрытая индукция, класс изоляции B, тепловой выключатель обмотки | Закрытая индукция, класс изоляции B, тепловой выключатель обмотки | ||||||||||||||||||||
| Скорость | Ступени | 3 (выс., средн., низк.) | 3 (выс., средн., низк.) | 3 (выс., средн., низк.) | 3 (выс., средн., низк.) | 3 (выс., средн., низк.) | 3 (выс., средн., низк.) | 3 (выс., средн., низк.) | 3 (выс., средн., низк.) | 3 (выс., средн., низк.) | 3 (выс., средн., низк.) | ||||||||||||||||||||
| Холодопроизводительность | Общая производительность | Ном. | кВт | 1.52 (1) | 1.24 (1) | 1.70 (1) | 2.03 (1) | 2.38 (1) | 2.63 (1) | 3.27 (1) | 3.87 (1) | 5.27 (1) | 6.24 (1) | ||||||||||||||||||
| Выс. | кВт | 1.74 (1) | 1.54 (1) | 1.96 (1) | 2.42 (1) | 2.93 (1) | 3.51 (1) | 4.33 (1) | 4.77 (1) | 6.71 (1) | 8.02 (1) | ||||||||||||||||||||
| Низк. | кВт | 1.26 (1) | 1.04 (1) | 1.36 (1) | 1.60 (1) | 1.76 (1) | 1.98 (1) | 2.51 (1) | 3.17 (1) | 3.97 (1) | 4.11 (1) | ||||||||||||||||||||
| Ощутимая производительность | Низк. | кВт | 0.95 (1) | 0.79 (1) | 1.00 (1) | 1.18 (1) | 1.26 (1) | 1.45 (1) | 1.80 (1) | 2.32 (1) | 2.84 (1) | 3.05 (1) | |||||||||||||||||||
| Выс. | кВт | 1.30 (1) | 1.20 (1) | 1.42 (1) | 1.88 (1) | 2.11 (1) | 2.72 (1) | 3.15 (1) | 3.65 (1) | 4.91 (1) | 5.96 (1) | ||||||||||||||||||||
| Ном. | кВт | 1.14 (1) | 0.97 (1) | 1.24 (1) | 1.57 (1) | 1.70 (1) | 2.04 (1) | 2.45 (1) | 2.92 (1) | 3.83 (1) | 4.63 (1) | ||||||||||||||||||||
| Теплообменник | Объем воды | л | 0.5 | 0.5 | 0.7 | 0.7 | 1 | 1 | 1.4 | 1.4 | 2.1 | 2.1 | |||||||||||||||||||
| Ряды | Количество | 2 | 2 | 3 | 3 | 3 | 2 | 3 | 3 | 3 | 3 | ||||||||||||||||||||
| Лицевая сторона | м² | 0.086 | 0.086 | 0.086 | 0.138 | 0.138 | 0.191 | 0.191 | 0.191 | 0.292 | 0.292 | ||||||||||||||||||||
| Шаг ребер | мм | 1.6 | 1.8 | 1.6 | 1.8 | 1.6 | 1.6 | 1.8 | 1.6 | 2.1 | 2.1 | ||||||||||||||||||||
| Ступени | Количество | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 10 | 12 | 12 | ||||||||||||||||||||
| Подсоединения труб | Вода | Выпуск | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 3/4" | 3/4" | |||||||||||||||||||
| Вход | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 3/4" | 3/4" | |||||||||||||||||||||
| Входная мощность | Ном. | W | 36 | 28 | 36 | 44 | 43 | 61 | 61 | 68 | 127 | 169 | |||||||||||||||||||
| Низк. | W | 25 | 21 | 24 | 29 | 29 | 37 | 38 | 47 | 86 | 109 | ||||||||||||||||||||
| Выс. | W | 53 | 37 | 53 | 57 | 56 | 98 | 98 | 98 | 182 | 244 | ||||||||||||||||||||
| Уровень звуковой мощности | Выс. | дБ(A) | 49 | 47 | 50 | 48 | 48 | 52 | 53 | 56 | 61 | 67 | |||||||||||||||||||
| Низк. | дБ(A) | 38 | 37 | 40 | 35 | 34 | 35 | 35 | 43 | 47 | 49 | ||||||||||||||||||||
| Ном. | дБ(A) | 44 | 42 | 44 | 43 | 42 | 43 | 43 | 49 | 54 | 60 | ||||||||||||||||||||
| Воздушный фильтр | Type | Пластик | Пластик | Пластик | Пластик | Пластик | Пластик | Пластик | Пластик | Пластик | Пластик | ||||||||||||||||||||
| Размеры | Блок | Ширина | мм | 774 | 774 | 774 | 774 | 774 | 774 | 987 | 774 | 774 | 984 | 984 | 987 | 1,194 | 984 | 1,190 | 984 | 1,190 | 1,194 | 1,190 | 1,190 | 1,194 | 1,190 | 1,190 | 1,404 | 1,400 | 1,404 | 1,400 | |
| Глубина | мм | 226 | 226 | 246 | 246 | 246 | 226 | 226 | 246 | 246 | 246 | 246 | 226 | 226 | 246 | 246 | 246 | 246 | 226 | 246 | 246 | 226 | 246 | 246 | 251 | 271 | 251 | 271 | |||
| Высота | мм | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | 564 | |||
| Корпус | Цвет | Пластик и металл RAL9010 | Пластик и металл RAL9010 | Пластик и металл RAL9010 | Пластик и металл RAL9010 | Пластик и металл RAL9010 | Пластик и металл RAL9010 | Пластик и металл RAL9010 | Пластик и металл RAL9010 | Пластик и металл RAL9010 | Пластик и металл RAL9010 | ||||||||||||||||||||
| Материал | Пластик + листовой металл | Пластик + листовой металл | Пластик + листовой металл | Пластик + листовой металл | Пластик + листовой металл | Пластик + листовой металл | Пластик + листовой металл | Пластик + листовой металл | Пластик + листовой металл | Пластик + листовой металл | |||||||||||||||||||||
| Вес | Блок | кг | 21 | 20 | 20.6 | 20.6 | 20.6 | 21 | 27 | 21.2 | 21.2 | 26.5 | 26.5 | 27 | 32 | 27.5 | 32.5 | 27.5 | 32.5 | 32 | 33.5 | 33.5 | 33 | 33.6 | 33.6 | 44 | 43.1 | 44 | 43.1 | ||
| Fan | Расход воздуха | Средний уровень | м³/ч | 271 | 233 | 271 | 341 | 341 | 450 | 497 | 605 | 771 | 1,022 | ||||||||||||||||||
| Low | м³/ч | 211 | 178 | 178 | 211 | 211 | 241 | 211 | 241 | 241 | 320 | 241 | 320 | 361 | 361 | 470 | 470 | 570 | 570 | 642 | 642 | ||||||||||
| High | м³/ч | 344 | 319 | 319 | 344 | 344 | 442 | 344 | 442 | 442 | 640 | 442 | 640 | 706 | 706 | 785 | 785 | 1,011 | 1,011 | 1,393 | 1,393 | ||||||||||
| Тип | Центробежный многолопастный, двустороннего всасывания | Центробежный многолопастный, двустороннего всасывания | Центробежный многолопастный, двустороннего всасывания | Центробежный многолопастный, двустороннего всасывания | Центробежный многолопастный, двустороннего всасывания | Центробежный многолопастный, двустороннего всасывания | Центробежный многолопастный, двустороннего всасывания | Центробежный многолопастный, двустороннего всасывания | Центробежный многолопастный, двустороннего всасывания | Центробежный многолопастный, двустороннего всасывания | |||||||||||||||||||||
| Количество | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | |||||||||||||||||||||
| Теплопроизводительность | 2-трубн. | Низк. | кВт | 1.71 (2) | 1.43 (2) | 1.79 (2) | 2.07 (2) | 2.28 (2) | 2.81 (2) | 2.98 (2) | 3.96 (2) | 4.77 (2) | 5.24 (2) | ||||||||||||||||||
| Cередина | кВт | 2.04 (2) | 1.73 (2) | 2.18 (2) | 2.68 (2) | 3.08 (2) | 3.69 (2) | 3.90 (2) | 4.87 (2) | 6.23 (2) | 7.80 (2) | ||||||||||||||||||||
| Выс. | кВт | 2.20 (2) | 2.14 (2) | 2.57 (2) | 3.20 (2) | 3.81 (2) | 4.78 (2) | 5.10 (2) | 5.95 (2) | 7.83 (2) | 10.03 (2) | ||||||||||||||||||||
| Виброизоляция | Резиновое кольцо для двигателя вентилятора | Резиновое кольцо для двигателя вентилятора | Резиновое кольцо для двигателя вентилятора | Резиновое кольцо для двигателя вентилятора | Резиновое кольцо для двигателя вентилятора | Резиновое кольцо для двигателя вентилятора | Резиновое кольцо для двигателя вентилятора | Резиновое кольцо для двигателя вентилятора | Резиновое кольцо для двигателя вентилятора | Резиновое кольцо для двигателя вентилятора | |||||||||||||||||||||
| Insulation material | Класс 1 самозатухающийся | Класс 1 самозатухающийся | Класс 1 самозатухающийся | Класс 1 самозатухающийся | Класс 1 самозатухающийся | Класс 1 самозатухающийся | Класс 1 самозатухающийся | Класс 1 самозатухающийся | Класс 1 самозатухающийся | Класс 1 самозатухающийся | |||||||||||||||||||||
| Template | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | FCU | ||||
| Входной ток | Средний уровень | A | 0.16 | 0.13 | 0.16 | 0.21 | 0.20 | 0.29 | 0.29 | 0.31 | 0.57 | 0.76 | |||||||||||||||||||
| Выс. | A | 0.24 | 0.17 | 0.16 | 0.20 | 0.24 | 0.26 | 0.20 | 0.27 | 0.25 | 0.44 | 0.27 | 0.40 | 0.44 | 0.40 | 0.43 | 0.39 | 0.82 | 0.80 | 1.10 | 1.07 | ||||||||||
| Низк. | A | 0.12 | 0.10 | 0.09 | 0.11 | 0.11 | 0.14 | 0.11 | 0.14 | 0.14 | 0.19 | 0.14 | 0.19 | 0.19 | 0.19 | 0.22 | 0.19 | 0.39 | 0.39 | 0.50 | 0.54 | ||||||||||
| Требуемое сечение провода | мм2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||||||||||||||
| Требуемые предохранители | A | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 1 | 2 | ||||||||||||||||||||
| Электропитание | Частота | Гц | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
| Voltage | V | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | |||
| Фаза | 1~ | 1~ | 1~ | 1~ | 1~ | 1~ | 1~ | 1~ | 1~ | 1~ | |||||||||||||||||||||
| Примечания | Охлаждение: 2-трубн.: температура воздуха 27°CDB, 19°CWB; температура воды на входе 7°C; температура воды на выходе 12°C | Охлаждение: 2-трубн.: температура воздуха 27°CDB, 19°CWB; температура воды на входе 7°C; температура воды на выходе 12°C | Охлаждение: 2-трубн.: температура воздуха 27°CDB, 19°CWB; температура воды на входе 7°C; температура воды на выходе 12°C | Охлаждение: 2-трубн.: температура воздуха 27°CDB, 19°CWB; температура воды на входе 7°C; температура воды на выходе 12°C | Охлаждение: 2-трубн.: температура воздуха 27°CDB, 19°CWB; температура воды на входе 7°C; температура воды на выходе 12°C | Охлаждение: 2-трубн.: температура воздуха 27°CDB, 19°CWB; температура воды на входе 7°C; температура воды на выходе 12°C | Охлаждение: 2-трубн.: температура воздуха 27°CDB, 19°CWB; температура воды на входе 7°C; температура воды на выходе 12°C | Охлаждение: 2-трубн.: температура воздуха 27°CDB, 19°CWB; температура воды на входе 7°C; температура воды на выходе 12°C | Охлаждение: 2-трубн.: температура воздуха 27°CDB, 19°CWB; температура воды на входе 7°C; температура воды на выходе 12°C | Охлаждение: 2-трубн.: температура воздуха 27°CDB, 19°CWB; температура воды на входе 7°C; температура воды на выходе 12°C | |||||||||||||||||||||
| Номинальные условия обогрева 2-трубной установки: температура воздуха 20°C сух.т. - температура воды на входе 50°C - расход воды как в режиме охлаждения | Номинальные условия обогрева 2-трубной установки: температура воздуха 20°C сух.т. - температура воды на входе 50°C - расход воды как в режиме охлаждения | Номинальные условия обогрева 2-трубной установки: температура воздуха 20°C сух.т. - температура воды на входе 50°C - расход воды как в режиме охлаждения | Номинальные условия обогрева 2-трубной установки: температура воздуха 20°C сух.т. - температура воды на входе 50°C - расход воды как в режиме охлаждения | Номинальные условия обогрева 2-трубной установки: температура воздуха 20°C сух.т. - температура воды на входе 50°C - расход воды как в режиме охлаждения | Номинальные условия обогрева 2-трубной установки: температура воздуха 20°C сух.т. - температура воды на входе 50°C - расход воды как в режиме охлаждения | Номинальные условия обогрева 2-трубной установки: температура воздуха 20°C сух.т. - температура воды на входе 50°C - расход воды как в режиме охлаждения | Номинальные условия обогрева 2-трубной установки: температура воздуха 20°C сух.т. - температура воды на входе 50°C - расход воды как в режиме охлаждения | Номинальные условия обогрева 2-трубной установки: температура воздуха 20°C сух.т. - температура воды на входе 50°C - расход воды как в режиме охлаждения | Номинальные условия обогрева 2-трубной установки: температура воздуха 20°C сух.т. - температура воды на входе 50°C - расход воды как в режиме охлаждения | ||||||||||||||||||||||
| Потребление электроэнергии для сервоклапана составляет 5 Вт (пиковое). Это относится только к открытию. | Потребление электроэнергии для сервоклапана составляет 5 Вт (пиковое). Это относится только к открытию. | Потребление электроэнергии для сервоклапана составляет 5 Вт (пиковое). Это относится только к открытию. | Потребление электроэнергии для сервоклапана составляет 5 Вт (пиковое). Это относится только к открытию. | Потребление электроэнергии для сервоклапана составляет 5 Вт (пиковое). Это относится только к открытию. | Потребление электроэнергии для сервоклапана составляет 5 Вт (пиковое). Это относится только к открытию. | Потребление электроэнергии для сервоклапана составляет 5 Вт (пиковое). Это относится только к открытию. | Потребление электроэнергии для сервоклапана составляет 5 Вт (пиковое). Это относится только к открытию. | Потребление электроэнергии для сервоклапана составляет 5 Вт (пиковое). Это относится только к открытию. | Потребление электроэнергии для сервоклапана составляет 5 Вт (пиковое). Это относится только к открытию. | ||||||||||||||||||||||
| Холодопроизводительность (стандартные условия) | Явная производительность, 2-трубн. | Низк. | кВт | 0.77 (1) | 0.93 (1) | 0.98 (1) | 1.15 (1) | 1.23 (1) | 1.41 (1) | 1.76 (1) | 2.27 (1) | 2.75 (1) | 2.94 (1) | ||||||||||||||||||
| Выс. | кВт | 1.16 (1) | 1.25 (1) | 1.37 (1) | 1.82 (1) | 2.05 (1) | 2.69 (1) | 3.05 (1) | 3.55 (1) | 4.73 (1) | 5.72 (1) | ||||||||||||||||||||
| Полная производительность, 2-трубн. | Низк. | кВт | 1.02 (1) | 1.24 (1) | 1.34 (1) | 1.57 (1) | 1.73 (1) | 1.94 (1) | 2.47 (1) | 2.95 (1) | 3.88 (1) | 4.00 (1) | |||||||||||||||||||
| Выс. | кВт | 1.50 (1) | 1.69 (1) | 1.91 (1) | 2.36 (1) | 2.87 (1) | 3.45 (1) | 4.23 (1) | 4.41 (1) | 6.53 (1) | 7.78 (1) | ||||||||||||||||||||
| Теплопроизводительность (стандартные условия) | Производительность, 2-трубн. | Низк. | кВт | 1.21 (2) | 1.45 (2) | 1.50 (2) | 1.74 (2) | 1.76 (2) | 2.39 (2) | 2.47 (2) | 3.31 (2) | 3.97 (2) | 4.39 (2) | ||||||||||||||||||
| Выс. | кВт | 1.82 (2) | 1.84 (2) | 2.15 (2) | 2.70 (2) | 2.94 (2) | 4.05 (2) | 4.24 (2) | 4.98 (2) | 6.49 (2) | 8.37 (2) | ||||||||||||||||||||
| Входная мощность | Низк. | кВт | 0.02 | 0.03 | 0.02 | 0.03 | 0.03 | 0.04 | 0.04 | 0.05 | 0.09 | 0.11 | |||||||||||||||||||
| Выс. | кВт | 0.037 | 0.053 | 0.053 | 0.057 | 0.056 | 0.065 | 0.098 | 0.098 | 0.182 | 0.244 | ||||||||||||||||||||
| Корпус | Цвет | Белый - RAL9010 | Белый - RAL9010 | Белый - RAL9010 | Белый - RAL9010 | Белый - RAL9010 | Белый - RAL9010 | Белый - RAL9010 | Белый - RAL9010 | Белый - RAL9010 | Белый - RAL9010 | Белый - RAL9010 | Белый - RAL9010 | Белый - RAL9010 | Белый - RAL9010 | Белый - RAL9010 | Белый - RAL9010 | Белый - RAL9010 | |||||||||||||
| Общий уровень звуковой мощности | Низк. | дБ(A) | 37 (4) | 38 (4) | 40 (4) | 35 (4) | 36 (4) | 35 (4) | 35 (4) | 43 (4) | 47 (4) | 49 (4) | |||||||||||||||||||
| Выс. | дБ(A) | 47 (4) | 49 (4) | 50 (4) | 48 (4) | 48 (4) | 52 (4) | 53 (4) | 56 (4) | 61 (4) | 67 (4) | ||||||||||||||||||||
| Уровень звукового давления | Низк. | дБ(A) | 32 (6) | 33 (6) | 35 (6) | 30 (6) | 31 (6) | 30 (6) | 30 (6) | 38 (6) | 42 (6) | 44 (6) | |||||||||||||||||||
| Выс. | дБ(A) | 42 (6) | 44 (6) | 45 (6) | 43 (6) | 43 (6) | 47 (6) | 48 (6) | 51 (6) | 56 (6) | 62 (6) | ||||||||||||||||||||
| Поток воды | Охлаждение | Низк. | л/ч | 179 (1) | 216 (1) | 234 (1) | 275 (1) | 302 (1) | 340 (1) | 431 (1) | 515 (1) | 682 (1) | 706 (1) | ||||||||||||||||||
| Выс. | л/ч | 264 (1) | 299 (1) | 337 (1) | 415 (1) | 503 (1) | 602 (1) | 743 (1) | 774 (1) | 1,152 (1) | 1,376 (1) | ||||||||||||||||||||
| Нагрев | Низк. | л/ч | 211 (2) | 252 (2) | 260 (2) | 302 (2) | 301 (2) | 415 (2) | 430 (2) | 575 (2) | 690 (2) | 764 (2) | |||||||||||||||||||
| Выс. | л/ч | 317 (2) | 320 (2) | 373 (2) | 469 (2) | 506 (2) | 704 (2) | 736 (2) | 866 (2) | 1,129 (2) | 1,455 (2) | ||||||||||||||||||||
| Потеря давления воды | Охлаждение | Низк. | кПа | 7 (1) | 8 (1) | 7 (1) | 8 (1) | 6 (1) | 4 (1) | 5 (1) | 7 (1) | 5 (1) | 6 (1) | ||||||||||||||||||
| Выс. | кПа | 13 (1) | 14 (1) | 13 (1) | 16 (1) | 13 (1) | 12 (1) | 12 (1) | 14 (1) | 12 (1) | 20 (1) | ||||||||||||||||||||
| Нагрев | Низк. | кПа | 8 (2) | 9 (2) | 6 (2) | 8 (2) | 5 (2) | 5 (2) | 4 (2) | 7 (2) | 4 (2) | 6 (2) | |||||||||||||||||||
| Выс. | кПа | 15 (2) | 14 (2) | 12 (2) | 17 (2) | 11 (2) | 13 (2) | 10 (2) | 14 (2) | 10 (2) | 18 (2) | ||||||||||||||||||||
| Допустимая температура воды | Охлаждение | Мин. | °C | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | |||||||||||
| Макс. | °C | 95.0 | 95.0 | 95.0 | 95.0 | 95.0 | 95.0 | 95.0 | 95.0 | 95.0 | 95.0 | 95.0 | 95.0 | 95.0 | 95.0 | 95.0 | 95.0 | 95.0 | |||||||||||||
| Нагрев | Мин. | °C | 5.00 | 5.00 | 5.00 | 5.00 | 5.00 | 5.00 | 5.00 | 5.00 | 5.00 | 5.00 | 5.00 | 5.00 | 5.00 | 5.00 | 5.00 | 5.00 | 5.00 | ||||||||||||
| Макс. | °C | 95.000 | 95.000 | 95.000 | 95.000 | 95.000 | 95.000 | 95.000 | 95.000 | 95.000 | 95.000 | 95.000 | 95.000 | 95.000 | 95.000 | 95.000 | 95.000 | 95.000 | |||||||||||||
| Подсоединения труб | Дренаж | НД | мм | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | |||||||||||
| Подсоединение водопровода | Первичный теплообменник | дюйм | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 1/2" | 3/4 " | 3/4 " | ||||||||||||
| Электропитание | Тип | 230 / 1 / 50 | 230 / 1 / 50 | 230 / 1 / 50 | 230 / 1 / 50 | 230 / 1 / 50 | 230 / 1 / 50 | 230 / 1 / 50 | 230 / 1 / 50 | 230 / 1 / 50 | 230 / 1 / 50 | 230 / 1 / 50 | 230 / 1 / 50 | 230 / 1 / 50 | 230 / 1 / 50 | 230 / 1 / 50 | 230 / 1 / 50 | 230 / 1 / 50 | |||||||||||||
| Фаза | 1~ | 1~ | 1~ | 1~ | 1~ | 1~ | 1~ | 1~ | 1~ | 1~ | 1~ | 1~ | 1~ | 1~ | 1~ | 1~ | 1~ | ||||||||||||||
| Примечания | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. воды на входе 7°C, повышение температуры воды 5K. | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. воды на входе 7°C, повышение температуры воды 5K. | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. воды на входе 7°C, повышение температуры воды 5K. | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. воды на входе 7°C, повышение температуры воды 5K. | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. воды на входе 7°C, повышение температуры воды 5K. | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. воды на входе 7°C, повышение температуры воды 5K. | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. воды на входе 7°C, повышение температуры воды 5K. | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. воды на входе 7°C, повышение температуры воды 5K. | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. воды на входе 7°C, повышение температуры воды 5K. | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. воды на входе 7°C, повышение температуры воды 5K. | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. воды на входе 7°C, повышение температуры воды 5K. | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. воды на входе 7°C, повышение температуры воды 5K. | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. воды на входе 7°C, повышение температуры воды 5K. | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. воды на входе 7°C, повышение температуры воды 5K. | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. воды на входе 7°C, повышение температуры воды 5K. | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. воды на входе 7°C, повышение температуры воды 5K. | Охлаждение: темп. в помещении: 27°CDB, 19°CWB; темп. воды на входе 7°C, повышение температуры воды 5K. | ||||||||||||||
| Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 45°C, water temperature drop 5K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 45°C, water temperature drop 5K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 45°C, water temperature drop 5K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 45°C, water temperature drop 5K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 45°C, water temperature drop 5K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 45°C, water temperature drop 5K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 45°C, water temperature drop 5K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 45°C, water temperature drop 5K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 45°C, water temperature drop 5K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 45°C, water temperature drop 5K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 45°C, water temperature drop 5K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 45°C, water temperature drop 5K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 45°C, water temperature drop 5K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 45°C, water temperature drop 5K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 45°C, water temperature drop 5K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 45°C, water temperature drop 5K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 45°C, water temperature drop 5K. | |||||||||||||||
| Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 65°C, water temperature drop 10K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 65°C, water temperature drop 10K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 65°C, water temperature drop 10K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 65°C, water temperature drop 10K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 65°C, water temperature drop 10K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 65°C, water temperature drop 10K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 65°C, water temperature drop 10K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 65°C, water temperature drop 10K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 65°C, water temperature drop 10K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 65°C, water temperature drop 10K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 65°C, water temperature drop 10K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 65°C, water temperature drop 10K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 65°C, water temperature drop 10K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 65°C, water temperature drop 10K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 65°C, water temperature drop 10K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 65°C, water temperature drop 10K. | Heating: indoor temp. 20°CDB, 15°CWB; entering water temp. 65°C, water temperature drop 10K. | |||||||||||||||
| Уровень звуковой мощности в соответствии с ISO3741 | Уровень звуковой мощности в соответствии с ISO3741 | Уровень звуковой мощности в соответствии с ISO3741 | Уровень звуковой мощности в соответствии с ISO3741 | Уровень звуковой мощности в соответствии с ISO3741 | Уровень звуковой мощности в соответствии с ISO3741 | Уровень звуковой мощности в соответствии с ISO3741 | Уровень звуковой мощности в соответствии с ISO3741 | Уровень звуковой мощности в соответствии с ISO3741 | Уровень звуковой мощности в соответствии с ISO3741 | Уровень звуковой мощности в соответствии с ISO3741 | Уровень звуковой мощности в соответствии с ISO3741 | Уровень звуковой мощности в соответствии с ISO3741 | Уровень звуковой мощности в соответствии с ISO3741 | Уровень звуковой мощности в соответствии с ISO3741 | Уровень звуковой мощности в соответствии с ISO3741 | Уровень звуковой мощности в соответствии с ISO3741 | |||||||||||||||
| SL: Тихий уровень работы вентилятора в установке расхода воздуха | SL: Тихий уровень работы вентилятора в установке расхода воздуха | SL: Тихий уровень работы вентилятора в установке расхода воздуха | SL: Тихий уровень работы вентилятора в установке расхода воздуха | SL: Тихий уровень работы вентилятора в установке расхода воздуха | SL: Тихий уровень работы вентилятора в установке расхода воздуха | SL: Тихий уровень работы вентилятора в установке расхода воздуха | SL: Тихий уровень работы вентилятора в установке расхода воздуха | SL: Тихий уровень работы вентилятора в установке расхода воздуха | SL: Тихий уровень работы вентилятора в установке расхода воздуха | SL: Тихий уровень работы вентилятора в установке расхода воздуха | SL: Тихий уровень работы вентилятора в установке расхода воздуха | SL: Тихий уровень работы вентилятора в установке расхода воздуха | SL: Тихий уровень работы вентилятора в установке расхода воздуха | SL: Тихий уровень работы вентилятора в установке расхода воздуха | SL: Тихий уровень работы вентилятора в установке расхода воздуха | SL: Тихий уровень работы вентилятора в установке расхода воздуха | |||||||||||||||
| Уровень звукового давления измерен с помощью микрофона, расположенного на расстоянии 1 м от блока. | Уровень звукового давления измерен с помощью микрофона, расположенного на расстоянии 1 м от блока. | Уровень звукового давления измерен с помощью микрофона, расположенного на расстоянии 1 м от блока. | Уровень звукового давления измерен с помощью микрофона, расположенного на расстоянии 1 м от блока. | Уровень звукового давления измерен с помощью микрофона, расположенного на расстоянии 1 м от блока. | Уровень звукового давления измерен с помощью микрофона, расположенного на расстоянии 1 м от блока. | Уровень звукового давления измерен с помощью микрофона, расположенного на расстоянии 1 м от блока. | Уровень звукового давления измерен с помощью микрофона, расположенного на расстоянии 1 м от блока. | Уровень звукового давления измерен с помощью микрофона, расположенного на расстоянии 1 м от блока. | Уровень звукового давления измерен с помощью микрофона, расположенного на расстоянии 1 м от блока. | Уровень звукового давления измерен с помощью микрофона, расположенного на расстоянии 1 м от блока. | Уровень звукового давления измерен с помощью микрофона, расположенного на расстоянии 1 м от блока. | Уровень звукового давления измерен с помощью микрофона, расположенного на расстоянии 1 м от блока. | Уровень звукового давления измерен с помощью микрофона, расположенного на расстоянии 1 м от блока. | Уровень звукового давления измерен с помощью микрофона, расположенного на расстоянии 1 м от блока. | Уровень звукового давления измерен с помощью микрофона, расположенного на расстоянии 1 м от блока. | Уровень звукового давления измерен с помощью микрофона, расположенного на расстоянии 1 м от блока. | |||||||||||||||
| Холодопроизводительность (стандартные условия) | Явная производительность, 2-трубн. | Скорость вентилятора 1 | кВт | 0.88 (1) | 0.92 (1) | 1.02 (1) | 1.08 (1) | 1.41 (1) | 1.76 (1) | 1.92 (1) | |||||||||||||||||||||
| Скорость вентилятора 6 | кВт | 1.51 (1) | 1.83 (1) | 2.31 (1) | 2.47 (1) | 3.53 (1) | 4.10 (1) | 4.10 (1) | |||||||||||||||||||||||
| Полная производительность, 2-трубн. | Скорость вентилятора 1 | кВт | 1.18 (1) | 1.27 (1) | 1.38 (1) | 1.51 (1) | 1.94 (1) | 2.47 (1) | 2.63 (1) | ||||||||||||||||||||||
| Скорость вентилятора 6 | кВт | 2.05 (1) | 2.55 (1) | 2.82 (1) | 3.53 (1) | 4.30 (1) | 5.16 (1) | 5.23 (1) | |||||||||||||||||||||||
| Теплопроизводительность (стандартные условия) | Производительность, 2-трубн. | Скорость вентилятора 1 | кВт | 1.36 (2) | 1.41 (2) | 1.55 (2) | 1.69 (2) | 2.39 (2) | 2.47 (2) | 3.03 (2) | |||||||||||||||||||||
| Скорость вентилятора 6 | кВт | 2.40 (2) | 2.56 (2) | 3.22 (2) | 3.92 (2) | 5.22 (2) | 5.77 (2) | 6.10 (2) | |||||||||||||||||||||||
| Входная мощность | Скорость вентилятора 1 | кВт | 0.02 | 0.02 | 0.02 | 0.02 | 0.04 | 0.04 | 0.04 | ||||||||||||||||||||||
| Скорость вентилятора 6 | кВт | 0.066 | 0.066 | 0.082 | 0.082 | 0.105 | 0.105 | 0.105 | |||||||||||||||||||||||
| Fan | Расход воздуха | Скорость вентилятора 1 | м³/ч | 196 | 196 | 211 | 211 | 320 | 361 | 389 | |||||||||||||||||||||
| Скорость вентилятора 6 | м³/ч | 450 | 450 | 579 | 579 | 938 | 938 | 938 | |||||||||||||||||||||||
| Общий уровень звуковой мощности | Скорость вентилятора 1 | дБ(A) | 32 (4) | 32 (4) | 26 (4) | 26 (4) | 35 (4) | 35 (4) | 39 (4) | ||||||||||||||||||||||
| Скорость вентилятора 6 | дБ(A) | 55 (4) | 55 (4) | 52 (4) | 52 (4) | 60 (4) | 60 (4) | 60 (4) | |||||||||||||||||||||||
| Уровень звукового давления | Скорость вентилятора 1 | дБ(A) | 27 (6) | 27 (6) | 21 (6) | 21 (6) | 30 (6) | 30 (6) | 34 (6) | ||||||||||||||||||||||
| Скорость вентилятора 6 | дБ(A) | 50 (6) | 50 (6) | 47 (6) | 47 (6) | 55 (6) | 55 (6) | 55 (6) | |||||||||||||||||||||||
| Поток воды | Охлаждение | Скорость вентилятора 1 | л/ч | 206 (1) | 221 (1) | 239 (1) | 263 (1) | 340 (1) | 431 (1) | 457 (1) | |||||||||||||||||||||
| Скорость вентилятора 6 | л/ч | 364 (1) | 449 (1) | 498 (1) | 619 (1) | 755 (1) | 902 (1) | 915 (1) | |||||||||||||||||||||||
| Нагрев | Скорость вентилятора 1 | л/ч | 236 (2) | 246 (2) | 270 (2) | 293 (2) | 415 (2) | 430 (2) | 526 (2) | ||||||||||||||||||||||
| Скорость вентилятора 6 | л/ч | 418 (2) | 445 (2) | 561 (2) | 683 (2) | 907 (2) | 1,003 (2) | 1,061 (2) | |||||||||||||||||||||||
| Потеря давления воды | Охлаждение | Скорость вентилятора 1 | кПа | 8 (1) | 6 (1) | 6 (1) | 4 (1) | 4 (1) | 5 (1) | 5 (1) | |||||||||||||||||||||
| Скорость вентилятора 6 | кПа | 20 (1) | 20 (1) | 22 (1) | 16 (1) | 18 (1) | 18 (1) | 17 (1) | |||||||||||||||||||||||
| Нагрев | Скорость вентилятора 1 | кПа | 8 (2) | 6 (2) | 6 (2) | 4 (2) | 5 (2) | 4 (2) | 6 (2) | ||||||||||||||||||||||
| Скорость вентилятора 6 | кПа | 21 (2) | 16 (2) | 23 (2) | 16 (2) | 21 (2) | 17 (2) | 19 (2) | |||||||||||||||||||||||
| Входной ток | Скорость вентилятора 1 | A | 0.08 | 0.08 | 0.11 | 0.11 | 0.19 | 0.19 | 0.19 | ||||||||||||||||||||||
| Скорость вентилятора 6 | A | 0.29 | 0.29 | 0.36 | 0.36 | 0.47 | 0.47 | 0.47 | |||||||||||||||||||||||
| Подсоединение водопровода | Дополнительный теплообменник | дюйм | 1/2" | ||||||||||||||||||||||||||||
