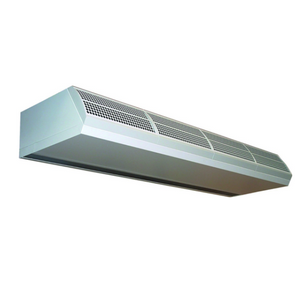

Воздушная завеса CYQM-DK-F

Заказать
Заказать

Характеристики воздушной завесы Biddle для ERQ, настенная установка CYQM-DK-F

  • Подключается к тепловому насосу ERQ
  • Период окупаемости меньше 1,5 лет по сравнению с электрическими воздушными завесами
  • Максимальная энергоэффективность благодаря практически отсутствующей турбулентности, оптимизированному потоку воздуха и применению передовой технологии выпрямления подаваемого воздуха
  • Эффективность разделения воздуха составляет около 85%, что значительно снижает потери теплоты и требуемую теплопроизводительность внутреннего блока ERQ - среди первых систем DX, которые подходят для подключения к воздушным завесам
  • Свободно подвешиваемая модель (F): Простая настенная установка
  • Легкая и быстрая установка с меньшими затратами, поскольку не требуется дополнительных подключений к котлам, водопроводу и газопроводу.

  CYQM100-DK80FSN CYQM150-DK80FSN CYQM150-DK80FBN CYQM100-DK80FBN CYQM200-DK100FSN CYQM200-DK100FBN CYQM250-DK140FSN CYQM250-DK140FBN
Входная мощность Только вентилятор Ном. кВт 0.37 0.56 0.56 0.37 0.75 0.75 0.94 0.94
  Hагрев Ном. кВт 0.37 0.56 0.56 0.37 0.75 0.75 0.94 0.94
Ширина двери Макс. м 1.0 1.5 1.5 1.0 2.0 2.0 2.5 2.5
Высота двери Макс. м 2.5 (2), 2.4 (3), 2.3 (4) 2.5 (2), 2.4 (3), 2.3 (4) 2.5 (2), 2.4 (3), 2.3 (4) 2.5 (2), 2.4 (3), 2.3 (4) 2.5 (2), 2.4 (3), 2.3 (4) 2.5 (2), 2.4 (3), 2.3 (4) 2.5 (2), 2.4 (3), 2.3 (4) 2.5 (2), 2.4 (3), 2.3 (4)
Размеры Блок Высота мм 270 270 270 270 270 270 270 270
    Ширина мм 1,000 1,500 1,500 1,000 2,000 2,000 2,500 2,500
    Глубина мм 590 590 590 590 590 590 590 590
Вес Блок кг 57 73 73 57 94 94 108 108
Корпус Цвет   RAL9006 RAL9006 RAL9016 RAL9016 RAL9006 RAL9016 RAL9006 RAL9016
  Материал   Оцинкованная листовая сталь Оцинкованная листовая сталь Оцинкованная листовая сталь Оцинкованная листовая сталь Оцинкованная листовая сталь Оцинкованная листовая сталь Оцинкованная листовая сталь Оцинкованная листовая сталь
Required ceiling void >-=-mm мм 420 420 420 420 420 420 420 420
Хладагент Type   R-410A R-410A R-410A R-410A R-410A R-410A R-410A R-410A
  GWP   2,087.5 2,087.5 2,087.5 2,087.5 2,087.5 2,087.5 2,087.5 2,087.5
Подсоединения труб Жидкость НД мм 9.52 9.52 9.52 9.52 9.52 9.52 9.52 9.52
  Газ НД мм 16.0 16.0 16.0 16.0 16.0 16.0 19.0 19.0
Template Air Curtain Air Curtain Air Curtain Air Curtain Air Curtain Air Curtain Air Curtain Air Curtain
Электропитание Частота Гц 50 50 50 50 50 50 50 50
  Voltage V 230 230 230 230 230 230 230 230
Примечания Уровень установки B: стандартная установка, для получения более подробной информации обратитесь к справочнику инструкций по установке (имеется только один уровень установки)
  Благоприятные условия: крытый торговый центр или вход через "вращающиеся двери"
  Нормальные условия: слабый прямой ветер, отсутствие открытых дверей напротив, только одноэтажное здание
  Неблагоприятные условия: расположение в углу или квадрате, несколько этажей и / или открытая лестница
  Уровень звукового давления (на расст. 3 м)
  Трубопроводные и электрические соединения находятся в верхней части блока
  Содержит фторированные парниковые газы
