Прямоугольные вентиляционные шахты ZSP-К

Прямоугольные вентиляционные шахты ZSP-К используются для забора приточного воздуха или удаления вытяжного воздуха.

Жалюзи изготовлены из того же материала как корпус. Обеспечивают защиту от наружных воздействий, в том числе от осадков, птиц и крупных насекомых.

Расход воздуха до 30.000 мЗ/час;
Винтовое или заклепочное соединение отдельных элементов. Привариваются только оголовок и фланец, что уменьшает возможность коррозии;
Фланец всегда изготавливается из нержавеющей стали;
Единообразная форма оголовка;
Возможность установки шумоглушителя DZ-2 или DZ-3. Расчет характеристик шумоглушения производится по запросу покупателя для каждого проекта отдельно.

H - максимальная общая высота вентиляционной шахты составляет 3000 мм;

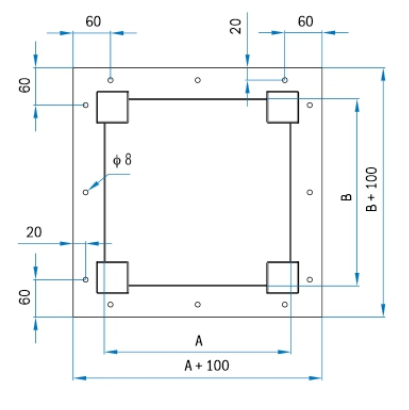

A x B - максимальный размер - 1000 мм х 1000 мм, минимальный размер - 300 мм х 300 мм.

Из-за шума и большого перепада давления скорость ограничивается на:

v_жс приточного воздуха ограничивается - 3 м/с;
v_жс удаляемого воздуха ограничивается - 4 м/с жс;
Оптимальная скорость составляет 2,8 м/с, при таких условиях обеспечен низкий уровень шума и потери давления < 60 Па.

Количество створок n [/] зависит от размера A x B [м], расхода Q [мЗ/час] и скорости в живом сечении жалюзи vжс [м/с].

n= 1+Q/Астворка*vжс [/], где поверхность одной створки составляет:

A_{створка} = ((2∗(A-0,08) + 2∗(B-0,08)) ∗ 0,04 ∗ 0,694 [м²]

Получаемое количество створок округляется в большую сторону.

H = h1 + h2 + 70 мм [мм] - при чем высота жалюзи h2 зависит от количества створок n;
h2 = n 50 мм.
