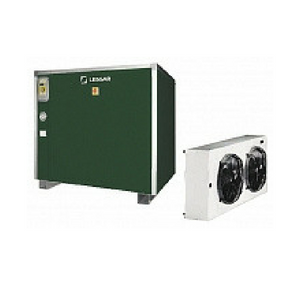

Чиллеры Lessar LUC-RAK.A…01 C1m–15 C1
Описание
Конденсатор поставляется отдельно.
Корпус
Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям. Внутренняя структура шумозащитных панелей позволяет существенно снизить уровень шума для низкошумных LN моделей.
Компрессор
Герметичного спирального типа с внутренней термозащитой. Поставляется заправленный маслом и с антивибрационными вставками.
Водяной теплообменник
Стандартное исполнение: пластинчатый испаритель изготовлен из стали AISI 316 с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.
Фреоновый контур
Включает в себя ресивер, фильтр-осушитель, смотровое стекло с индикатором влажности, соленоидный вентиль, запорный вентиль на жидкостной линии, ТРВ с внешним уравниванием, реле защиты от высокого и низкого давления фреона.
Блок управления
Блок управления соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.
Контроллер
Контроллер осуществляет автоматическое управление и защиту чиллера. Имеет возможность подключения к BMS (опция).
Водяной контур (со встроенным гидромодулем)
Включает в себя автоматический заправочный клапан с манометром, бак для воды, предохранительный клапан, расширительный бак, водяной насос.
Опции
- Виброизолирующие опоры резиновые
- Подогрев масла в картере компрессора
- Вентили запорные компрессора
- Панель дистанционного управления с графическим дисплеем
- Реле контроля правильности чередования фаз
- Нагреватель электрический предупреждения обмерзания (только в стандартном исполнении)
- Плата сетевого протокола ModBus
- Манометры высокого и низкого давления хладагента
- Группа насосная, 1 насос
- Плата часов
- Реле протока электромеханическое
- Регулирование скорости вращения вентилятора плавное (для LUE-CTK)
- Испаритель NOFROST
Модели и характеристики
| Модель | LUC-RAK.A01 C1m | LUC-RAK.A02 C1m | LUC-RAK.A03 C1m | LUC-RAK.A02 C1t | LUC-RAK.A03 C1t | LUC-RAK.A04 C1 | LUC-RAK.A05 C1 | LUC-RAK.A06 C1 | LUC-RAK.A08 C1 | LUC-RAK.A10 C1 | LUC-RAK.A12 C1 | LUC-RAK.A15 C1 |
| Холодопроизводительность¹, кВт | 5,2 | 5,8 | 8,5 | 8,5 | 8,5 | 10,6 | 12,9 | 15,7 | 21,9 | 27,1 | 33,5 | 40,2 |
| Потребляемая мощность¹, кВт | 1,1 | 2,2 | 3,4 | 3,4 | 3,4 | 3,8 | 5 | 5,8 | 7,7 | 9,3 | 11,3 | 12,9 |
| Хладагент | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A |
| Расход воды в испарителе¹, м³/ч | 0,9 | 1 | 1,5 | 1 | 1,5 | 1,8 | 2,2 | 2,7 | 3,8 | 4,6 | 5,7 | 6,9 |
| Гидравлическое сопротивление испарителя¹, кПа | 21,7 | 25,8 | 27,6 | 30,7 | 25,7 | 30,6 | 32,4 | 27,9 | 30,4 | 32,4 | 27,5 | 31 |
| Уровень звукового давления ST², дБ(А) | 53 | 53 | 53 | 53 | 53 | 57 | 57 | 57 | 59 | 59 | 60 | 63 |
| Уровень звукового давления LN², дБ(А) | 49 | 49 | 49 | 49 | 49 | 53 | 53 | 53 | 55 | 55 | 56 | 59 |
| Тип компрессора | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный |
| Количество компрессоров, шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Количество фреоновых контуров, шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Количество ступеней регулирования холодопроизводительности, шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Электропитание, ф/В/Гц | 1 / 230 / 50 | 1 / 230 / 50 | 1 / 230 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 |
| Максимальный ток (без насоса), А | 8,2 | 12,5 | 13,5 | 7 | 10,2 | 11,1 | 14,1 | 14,5 | 22,2 | 26,7 | 30,2 | 34 |
| Пусковой ток (без насоса), А | 35 | 78 | 85 | 46 | 48 | 48 | 48 | 66 | 80 | 96 | 96 | 174 |
| Тип насоса | Центробежный | Центробежный | Центробежный | Центробежный | Центробежный | Центробежный | Центробежный | Центробежный | Центробежный | Центробежный | Центробежный | Центробежный |
| Потребляемая мощность насоса, кВт | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,6 | 0,6 |
| Емкость водяного бака, л | 27 | 27 | 27 | 27 | 27 | 65 | 65 | 65 | 160 | 160 | 160 | 160 |
| Длина (L), мм | 830 | 830 | 830 | 830 | 830 | 830 | 830 | 830 | 980 | 980 | 980 | 1280 |
| Ширина (P), мм | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 800 | 800 | 800 | 990 |
| Высота (H), мм | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 900 | 900 | 900 | 1190 |
| Масса, кг | 110 | 115 | 115 | 125 | 125 | 175 | 185 | 195 | 205 | 210 | 220 | 320 |
| Длина (L), мм | 830 | 830 | 830 | 830 | 830 | 980 | 980 | 980 | 1280 | 1280 | 1280 | 1280 |
| Ширина (P), мм | 650 | 650 | 650 | 650 | 650 | 800 | 800 | 800 | 990 | 990 | 990 | 990 |
| Высота (H), мм | 800 | 800 | 800 | 800 | 800 | 900 | 900 | 900 | 1190 | 1190 | 1190 | 1190 |
| Масса, кг | 130 | 135 | 145 | 135 | 145 | 195 | 205 | 215 | 310 | 320 | 330 | 385 |
(1) Температура конденсации хладагента R410A 52 °С; температура воды на входе/выходе испарителя 12/7 °С.
(2) Данные получены замером на расстоянии 1 метра на открытом пространстве.
Технические данные о насосах относятся к чиллерам со встроенным гидромодулем.
