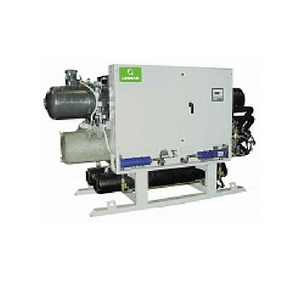

Чиллеры Lessar LUC-RAK.A…100 2V–500 2V

Заказать
Заказать

Описание

Конденсатор поставляется отдельно.

Корпус

Рама сделана из крупных оцинкованных стальных профилей, гарантирующих устойчивость к механическим нагрузкам и коррозии.

Компрессор

Винтовой полугерметичный тип, укомплектован термозащитой электродвигателя и запорным вентилем на линии нагнетания. Тип подключения звезда или треугольник.

Водяной теплообменник

Кожухотрубный испаритель с тепловой изоляцией.

Блок управления

Блок управления соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, реле контроля фаз, защитой компрессора и блокировкой работы при открытой дверце щита.

Контроллер

Контроллер управляет производительностью блока по расписанию и проверяет систему защиты. Имеет возможность подключения к BMS.

Фреоновый контур

Включает в себя ресивер жидкостной линии, фильтр-осушитель, смотровое стекло с индикатором влажности, соленоидный вентиль, электронный расширительный вентиль, реле защиты от высокого и низкого давления фреона.

Опции

  • Виброизолирующие опоры пружинные
  • Подогрев масла в картере компрессора
  • Вентиль запорный на всасывании в компрессор
  • Панель дистанционного управления с графическим дисплеем
  • Реле максимального и минимального напряжения
  • Реле контроля правильности чередования фаз
  • Нагреватель электрический предупреждения обмерзания
  • Расширенный электронный контроллер
  • Плата часов
  • Плата сетевого протокола ModBus
  • Плата сетевого протокола LonWorks
  • Реле протока электромеханическое
  • Манометры высокого и низкого давления хладагента

Модели и характеристики

Модель LUC-RAK.A100 2V LUC-RAK.A120 2V LUC-RAK.A140 2V LUC-RAK.A160 2V LUC-RAK.A180 2V LUC-RAK.A200 2V LUC-RAK.A220 2V LUC-RAK.A250 2V LUC-RAK.A280 2V LUC-RAK.A320 2V LUC-RAK.A360 2V LUC-RAK.A420 2V LUC-RAK.A480 2V LUC-RAK.A500 2V
Холодопроизводительность¹, кВт 205 244 275 316 351 382 442 504 578 672 779 877 959 1062
Потребляемая мощность¹, кВт 75 84 95 110 124 135 145 166 191 220 255 291 319 321
Хладагент R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a
Расход воды в испарителе¹, м³/ч 35,2 41,9 47,2 54,2 60,2 65,5 75,8 86,5 99,2 115,3 133,7 150,5 164,5 182,7
Гидравлическое сопротивление испарителя¹, кПа 32 37,8 40,8 28,9 32,8 39,8 31,9 38,7 42,7 29,8 35,9 27,9 39,8 40
Уровень звукового давления ST², дБ(А) 76 77 82 83 83 84 86 87 88 90 91 92 92 92
Уровень звукового давления LN², дБ(А) 70 71 76 77 77 78 80 81 82 84 85 86 86 86
Тип компрессора Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой
Количество компрессоров, шт. 2 2 2 2 2 2 2 2 2 2 2 2 2 2
Количество фреоновых контуров, шт. 2 2 2 2 2 2 2 2 2 2 2 2 2 2
Количество ступеней регулирования холодопроизводительности, шт. 4 4 4 4 4 4 4 4 4 4 4 4 4 4
Электропитание, ф/В/Гц 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50
Максимальный ток (без насоса), А 160 196 250 290 320 350 360 396 442 566 630 712 854 854
Пусковой ток (без насоса), А 286 360 423 518 583 576 637 760 800 719 780 942 1077 1077
Емкость ресивера, л 2 x 31 2 x 31 2 x 31 2 x 31 2 x 31 2 x 31 2 x 57 2 x 57 2 x 57 2 x 57 2 x 74 2 x 74 2 x 74 2 x 74
Диаметры фреоновых патрубков (пар), мм 2 x 54 2 x 54 2 x 54 2 x 54 2 x 54 2 x 54 2 x 79,7 2 x 79,7 2 x 79,7 2 x 79,7 2 x 79,7 2 x 104 2 x 104 2*104
Диаметры фреоновых патрубков (жидкость), мм 2 x 28 2 x 28 2 x 28 2 x 28 2 x 35 2 x 35 2 x 35 2 x 35 2 x 35 2 x 42 2 x 42 2 x 42 2 x 54 2 x 54
Диаметр подсоединения (вход / выход) хладоносителя, мм 100 100 100 100 125 125 125 150 150 150 150 150 200 200
Длина (L), мм 3760 3760 3760 3760 3830 3830 4540 4020 4020 4130 4350 4720 4350 4800
Ширина (P), мм 1220 1220 1220 1220 1220 1220 1220 1220 1220 1220 1320 1320 1320 1320
Высота (H), мм 1890 1890 1890 1890 1890 1890 1905 1955 1955 1955 2150 2150 2150 2150
Масса, кг 1830 1850 1870 1900 1950 2700 2800 2860 2900 4500 4550 4600 4650 4750

(1) Температура конденсации хладагента R134a 52 °С; температура воды на входе/выходе испарителя 12/7 °С.

(2) Данные получены замером на расстоянии 1 метра на открытом пространстве.
