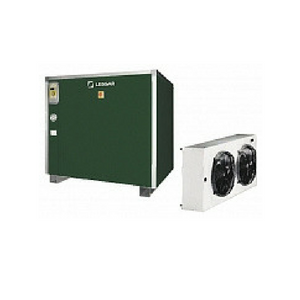

Чиллеры Lessar LUC-RAK.A…15 C2–80 C2

Описание

Конденсатор поставляется отдельно.

Корпус

Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям. Внутренняя структура шумозащитных панелей позволяет существенно снизить уровень шума для низкошумных LN моделей.

Компрессор

Герметичного спирального типа с внутренней термозащитой. Поставляется заправленный маслом и с антивибрационными вставками.

Водяной теплообменник

Стандартное исполнение: пластинчатый испаритель изготовлен из стали AISI 316 с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.

Фреоновый контур

Включает в себя ресивер, фильтр-осушитель, смотровое стекло с индикатором влажности, соленоидный вентиль, запорный вентиль на жидкостной линии, ТРВ с внешним уравниванием, реле защиты от высокого и низкого давления фреона.

Блок управления

Блок управления соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Контроллер осуществляет автоматическое управление и защиту чиллера. Имеет возможность подключения к BMS (опция).

Водяной контур (со встроенным гидромодулем)

Включает в себя автоматический заправочный клапан с манометром, бак для воды, предохранительный клапан, расширительный бак, водяной насос.

Опции

Виброизолирующие опоры резиновые
Подогрев масла в картере компрессора
Вентили запорные компрессора
Панель дистанционного управления с графическим дисплеем
Реле максимального и минимального напряжения
Реле контроля правильности чередования фаз
Нагреватель электрический предупреждения обмерзания
Плата часов
Плата сетевого протокола ModBus
Реле протока электромеханическое
Манометры высокого и низкого давления хладагента
Регулирование скорости вращения вентилятора плавное (для LUE-CTK)
Испаритель NOFROST

Модели и характеристики

Модель	LUC-RAK.A15 C2	LUC-RAK.A18 C2	LUC-RAK.A20 C2	LUC-RAK.A26 C2	LUC-RAK.A30 C2	LUC-RAK.A35 C2	LUC-RAK.A40 C2	LUC-RAK.A45 C2	LUC-RAK.A50 C2	LUC-RAK.A60 C2	LUC-RAK.A70 C2	LUC-RAK.A80 C2
Холодопроизводительность¹, кВт	36,8	43,5	50	61,8	76	90,5	103	115	124	155	178	212
Потребляемая мощность¹, кВт	13	16	17,8	23,4	27,2	30,2	34,6	39,6	44,6	47	55,4	65,8
Хладагент	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
Расход воды в испарителе¹, м³/ч	6,3	7,5	8,6	10,6	13	15,5	17,7	19,7	21,3	26,6	30,5	36,4
Гидравлическое сопротивление испарителя¹, кПа	25,1	28,7	31,9	36	29,8	32,7	35,9	27,8	36	29,8	32,8	34,8
Уровень звукового давления ST², дБ(А)	61	64	64	66	66	67	68	71	72	74	75	75
Уровень звукового давления LN², дБ(А)	58	61	61	63	63	64	65	68	69	71	72	72
Тип компрессора	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный
Количество компрессоров, шт.	2	2	2	2	2	2	2	2	2	2	2	2
Количество фреоновых контуров, шт.	2	2	2	2	2	2	2	2	2	2	2	2
Количество ступеней регулирования холодопроизводительности, шт.	2	2	2	2	2	2	2	2	2	2	2	2
Электропитание, ф/В/Гц	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50
Максимальный ток (без насоса), А	29	44,4	53,4	60,4	68	75	86	104	114,5	125	146	161,2
Пусковой ток (без насоса), А	80,5	102,2	122,7	126,2	208	259	306	324	362	372,5	441,2	479
Длина (L), мм	1000	1000	1000	1000	1000	1300	1300	1300	1300	1300	1500	1500
Ширина (P), мм	650	650	650	650	650	650	650	650	650	650	800	800
Высота (H), мм	1300	1300	1300	1300	1300	1570	1570	1570	1570	1570	1600	1600
Масса, кг	340	360	380	410	490	530	580	610	680	730	890	940
Длина (L), мм	2250	2250	2250	2250	2250	2580	2580	2580	2580	2580	3520	3520
Ширина (P), мм	820	820	820	820	820	990	990	990	990	990	990	990
Высота (H), мм	1400	1400	1400	1400	1400	1400	1400	1400	1400	1400	1950	1950
Масса, кг	570	590	610	630	750	800	850	900	950	1000	1490	1540
Тип насоса	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный
Потребляемая мощность насоса, кВт	0,9	0,9	0,9	0,9	1,1	1,1	1,1	1,5	1,5	2,2	2,2	2,2
Емкость водяного бака, л	220	220	220	220	220	300	300	300	300	300	300	300

(1) Температура конденсации хладагента R410A 52 °С; температура воды на входе/выходе испарителя 12/7 °С.

(2) Данные получены замером на расстоянии 1 метра на открытом пространстве.

Технические данные о насосах относятся к чиллерам со встроенным гидромодулем.
