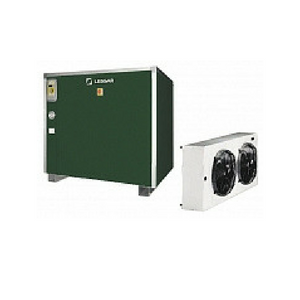

Чиллеры Lessar LUC-RAK.A…80 C4–160 C4

Заказать
Заказать

Описание

Конденсатор поставляется отдельно.

Корпус

Основание выполнено из окрашенной оцинкованной стали. Панели, выполненные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям. Внутренняя структура шумозащитных панелей позволяет существенно снизить уровень шума.

Компрессор

Герметичного спирального типа с внутренней термозащитой. Поставляется заправленный маслом и с антивибрационными вставками.

Водяной теплообменник

Пластинчатый испаритель изготовлен из стали AISI 316 с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.

Фреоновый контур

Включает в себя ресивер, фильтр-осушитель, смотровое стекло с индикатором влажности, соленоидный вентиль, запорный вентиль на жидкостной линии, ТРВ с внешним уравниванием, реле защиты от высокого и низкого давления фреона.

Блок управления

Блок управления соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Контроллер осуществляет автоматическое управление и защиту чиллера. Имеет возможность подключения к BMS (опция).

Водяной контур (со встроенным гидромодулем)

Включает в себя автоматический заправочный клапан с манометром, бак для воды, предохранительный клапан, расширительный бак, водяной насос.

Опции

  • Виброизолирующие опоры резиновые
  • Подогрев масла в картере компрессора
  • Вентили запорные компрессора
  • Панель дистанционного управления с графическим дисплеем
  • Реле максимального и минимального напряжения
  • Реле контроля правильности чередования фаз
  • Нагреватель электрический предупреждения обмерзания
  • Плата часов
  • Плата сетевого протокола ModBus
  • Реле протока электромеханическое
  • Манометры высокого и низкого давления хладагента

Модели и характеристики
Модель LUC-RAK.A80 C4 LUC-RAK.A90 C4 LUC-RAK.A100 C4 LUC-RAK.A120 C4 LUC-RAK.A140 C4 LUC-RAK.A160 C4
Холодопроизводительность¹, кВт 206 230 248 310 356 424
Потребляемая мощность¹, кВт 69,2 79,2 89,2 94 110,8 131,6
Хладагент R410A R410A R410A R410A R410A R410A
Расход воды в испарителе¹, м³/ч 35,4 39,6 42,7 53,4 61,2 73
Гидравлическое сопротивление испарителя¹, кПа 70 70 70 70 70 70
Уровень звукового давления ST², дБ(А) 70 73 74 76 77 77
Уровень звукового давления LN², дБ(А) 67 70 71 73 74 74
Тип компрессора Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный
Количество компрессоров, шт. 4 4 4 4 4 4
Количество фреоновых контуров, шт. 2 2 2 2 2 2
Количество ступеней регулирования холодопроизводительности, шт. 4 4 4 4 4 4
Электропитание, ф/В/Гц 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50
Максимальный ток (без насоса), А 176 194 212 264 304 324
Пусковой ток (без насоса), А 342 351 369 485 495 541
Емкость ресивера, л 2 x 19 2 x 19 2 x 19 2 x 19 2 x 19 2 x 19
Диаметры фреоновых патрубков (пар), мм 2 x 35 2 x 35 2 x 35 2 x 42 2 x 42 2 x 42
Диаметры фреоновых патрубков (жидкость), мм 2 x 22 2 x 22 2 x 22 2 x 28 2 x 28 2 x 28
Тип насоса Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный
Потребляемая мощность насоса, кВт 2,2 3 3 4 4 5,5
Емкость водяного бака, л 500 500 500 500 500 500
Длина (L), мм 3520 3520 3520 3520 3520 3520
Ширина (P), мм 990 990 990 990 990 990
Высота (H), мм 1350 1350 1350 1350 1350 1350
Масса, кг 1400 1450 1500 1600 1700 1800
Длина (L), мм 3800 3800 3800 3800 3800 3800
Ширина (P), мм 1150 1150 1150 1150 1150 1150
Высота (H), мм 1970 1970 1970 1970 1970 1970
Масса, кг 1800 1850 1900 2000 2100 2200

(1) Температура конденсации хладагента R410A 52 °С; температура воды на входе/выходе испарителя 12/7 °С.

(2) Данные получены замером на расстоянии 1 метра на открытом пространстве.

Технические данные о насосах относятся к чиллерам со встроенным гидромодулем.
