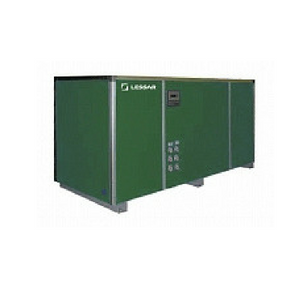

Чиллеры Lessar LUC-RAK.W…70C4–160C4
Корпус
Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям.
Компрессор
Компрессор герметичный спирального типа с внутренней термозащитой. Поставляется заправленным маслом и с антивибрационными вставками.
Водяной теплообменник
Стандартное исполнение: пластинчатый испаритель, изготовленный из стали AISI 316, с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.
Водоохлаждаемый конденсатор
Представляет собой высокоэффективный пластинчатый конденсатор, изготовленный из нержавеющей стали AISI 316
Фреоновый контур
Состоит из фильтра-осушителя, смотрового стекла с индикатором влажности, соленоидного вентиля, запорного вентиля на жидкостной линии, терморегулирующего вентиля с внешним уравниванием, реле защиты от высокого и низкого давления фреона.
Блок управления
Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.
Контроллер
Осуществляет автоматическое управление и защиту холодильной установки. Имеет возможность подключения к BMS (опция).
Водяной контур (со встроенным гидромодулем)
Включает в себя автоматический заправочный вентиль с манометром, водяной бак, предохранительный клапан, расширительный бак, водяной насос.
Опции
- Виброизолирующие опоры резиновые
- Реле протока электромеханическое
- Манометры высокого и низкого давления хладагента
- Реле максимального и минимального напряжения
- Реле контроля правильности чередования фаз
- Нагреватель электрический предупреждения обмерзания
- Подогрев масла в картере компрессора
- Вентили запорные компрессора
- Плата часов
- Плата сетевого протокола ModBus
- Панель дистанционного управления с графическим дисплеем
- Регулятор давления конденсации (для артезианской воды)
- Испаритель NOFROST
Модели и характеристики
| Модель | LUC-RAK.W70 C4 | LUC-RAK.W80 C4 | LUC-RAK.W90 C4 | LUC-RAK.W100 C4 | LUC-RAK.W110 C4 | LUC-RAK.W120 C4 | LUC-RAK.W140 C4 | LUC-RAK.W160 C4 |
| Холодопроизводительность¹, кВт | 190,3 | 216,5 | 248,8 | 272,2 | 287,7 | 309,5 | 384,9 | 432,4 |
| Потребляемая мощность¹, кВт | 57,8 | 70 | 77,4 | 86,5 | 95,3 | 107,6 | 130,9 | 154,5 |
| Хладагент | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A |
| Расход воды в испарителе¹, м³/ч | 32,6 | 37,1 | 42,7 | 46,7 | 49,4 | 53,1 | 66 | 74,2 |
| Гидравлическое сопротивление испарителя¹, кПа | 18,2 | 20,4 | 22 | 24,5 | 19,8 | 22,9 | 23 | 22,9 |
| Уровень звукового давления ST², дБ(А) | 68 | 70 | 70 | 72 | 74 | 75 | 76 | 76 |
| Уровень звукового давления LN², дБ(А) | 64 | 66 | 66 | 68 | 70 | 71 | 72 | 72 |
| Тип компрессора | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный |
| Количество компрессоров, шт. | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Количество фреоновых контуров, шт. | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Количество ступеней регулирования холодопроизводительности, шт. | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Электропитание, ф/В/Гц | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 |
| Максимальный ток (без насоса), А | 146 | 164 | 186 | 208 | 229 | 250 | 285,4 | 301,2 |
| Пусковой ток (без насоса), А | 330 | 348 | 406 | 428 | 477 | 498 | 565 | 599 |
| Расход воды в конденсаторе¹, м³/ч | 43,2 | 49,9 | 56,8 | 62,5 | 66,7 | 72,7 | 89,9 | 102,2 |
| Гидравлическое сопротивление3конденсатора¹, кПа | 195,7 | 231,9 | 173,9 | 209,1 | 218,8 | 199,9 | 198,8 | 200,9 |
| Длина (L), мм | 3520 | 3520 | 3520 | 3520 | 3520 | 3520 | 3800 | 3800 |
| Ширина (P), мм | 990 | 990 | 990 | 990 | 990 | 990 | 1150 | 1150 |
| Высота (H), мм | 1350 | 1350 | 1350 | 1350 | 1350 | 1350 | 1970 | 1970 |
| Масса, кг | 1360 | 1440 | 1540 | 1640 | 1690 | 1790 | 1900 | 1980 |
| Длина (L), мм | 3800 | 3800 | 3800 | 3800 | 3800 | 3800 | 4600 | 4600 |
| Ширина (P), мм | 1150 | 1150 | 1150 | 1150 | 1150 | 1150 | 1150 | 1150 |
| Высота (H), мм | 1970 | 1970 | 1970 | 1970 | 1970 | 1970 | 1970 | 1970 |
| Масса, кг | 1820 | 1900 | 2000 | 2100 | 2150 | 2250 | 2520 | 2600 |
| Тип насоса | Центробежный | Центробежный | Центробежный | Центробежный | Центробежный | Центробежный | Центробежный | Центробежный |
| Потребляемая мощность насоса, кВт | 2,2 | 4 | 4 | 4 | 5,5 | 5,5 | 5,5 | 5,5 |
| Емкость водяного бака, л | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
(1) Температура воды на входе/выходе испарителя 12/7 °С; температура воды на входе/выходе конденсатора 40/45 °С.
(2) Данные получены замером на расстоянии 1 метра на открытом пространстве.
(3) Гидравлическое сопротивление конденсатора может быть уменьшено по запросу в службу технической поддержки.
Технические данные о насосах относятся к чиллерам со встроенным гидромодулем.
