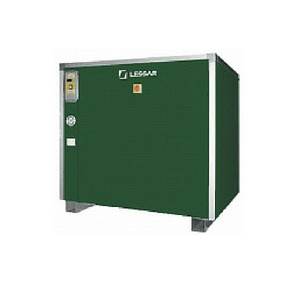

Чиллеры Lessar LUC-RAK.W/FC…(05 C1–15 C1) и (20 C2–80 C2)

Заказать
Заказать

Корпус

Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям.

Водяной теплообменник

Пластинчатый испаритель изготовлен из стали AISI 316, с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.

Водоохлаждаемый конденсатор

Представляет собой высокоэффективный пластинчатый конденсатор, изготовленный из нержавеющей стали AISI316.

Компрессор

Компрессор герметичный спирального типа с внутренней термозащитой. Поставляется заправленным маслом и с антивибрационными вставками.

Контур хладагента

Включает в себя фильтр осушитель, смотровой глазок с индикатором влажности, соленоидный вентиль, запорный вентиль на жидкостной линии, терморегулирующий вентиль с внешним уравниванием, защиту от высокого и низкого давления фреона.

Водяной контур

Состоит из автоматического вентиля подпитки воды с манометром, предохранительного клапана, расширительного бака, насоса воды контура потребителя, водяного бака.

Блок управления

Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Управляет производительностью блока по расписанию и мониторит систему защиты. Имеет возможность подключения к BMS.

Контур свободного охлаждения

Организован за счет использования пластинчатого теплообменника, 3-ходового модулирующего вентиля, системы контроля, встроенной в микропроцессор.

Опции

  • Виброизолирующие опоры резиновые
  • Реле протока электромеханическое
  • Упаковка в виде деревянного ящика
  • Манометры высокого и низкого давления хладагента
  • Реле максимального и минимального напряжения
  • Реле контроля правильности чередования фаз
  • Нагреватель электрический предупреждения обмерзания
  • Подогрев масла в картере компрессора
  • Вентили запорные компрессора
  • Плата часов
  • Плата сетевого протокола ModBus
  • Плата сетевого протокола LonWorks
  • Панель дистанционного управления с графическим дисплеем
  • Насос рециркуляции воды
  • Фланцы и ответные фланцы для подсоединений хладоносителя и теплоносителя к чиллеру
  • Запорные вентили для подсоединений хладоносителя и теплоносителя к чиллеру
  • Насос потребителя
  • Инвертор для насоса потребителя (необходим насос рециркуляции воды)
  • Насос конденсатора
  • Инвертор для насоса конденсатора
  • Сигнал 0–10 В для управления работой вентиляторов сухого охладителя
  • Автоматический выключатель для сухого охладителя
  • Электронный расширительный вентиль
  • Плавный пуск компрессора

Модели и характеристики

Модель LUC-RAK.W/ FC05C1 LUC-RAK.W/ FC08C1 LUC-RAK.W/ FC10C1 LUC-RAK.W/ FC13C1 LUC-RAK.W/ FC15C1 LUC-RAK.W/ FC20С2 LUC-RAK.W/ FC26С2 LUC-RAK.W/ FC30С2 LUC-RAK.W/ FC40С2 LUC-RAK.W/ FC50С2 LUC-RAK.W/ FC60С2 LUC-RAK.W/ FC70С2 LUC-RAK.W/ FC80С2
Холодопроизводительность¹, кВт 12,1 18 24,1 30,4 40,2 48,2 60,8 80,4 110,1 137,1 176,5 192,7 218,3
Хладагент R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A
Расход воды в испарителе¹, м³/ч 2,1 3,1 4,1 5,2 6,9 8,3 10,4 13,8 18,9 23,5 30,3 33,1 37,5
Гидравлическое сопротивление испарителя¹, кПа 26,4 32,7 37,5 29,1 33,9 26,8 32,6 36,9 28,7 33,8 25,8 27,8 30,8
Уровень звукового давления ST², дБ(А) 57 59 59 60 63 64 66 66 68 72 74 70 70
Уровень звукового давления LN², дБ(А) 53 55 55 56 59 60 62 62 64 68 70 66 66
Тип компрессора Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный
Количество компрессоров, шт. 1 1 1 1 1 2 2 2 2 2 2 2 2
Количество фреоновых контуров, шт. 1 1 1 1 1 2 2 2 2 2 2 2 2
Количество ступеней регулирования холодопроизводительности, шт. 1 1 1 1 1 2 2 2 2 2 2 2 2
Электропитание, ф/В/Гц 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50
Максимальный ток (без насоса), А 13,5 18,3 22,8 26,8 33,7 41,8 49,8 68,3 98,3 115,6 145,8 165,8 177,3
Пусковой ток (без насоса), А 70,3 77,3 110,7 11,7 163,7 129,7 133,7 198,3 264,3 272,6 366,8 356,8 394,3
Потребляемая мощность компрессорами¹, кВт 4,1 5,8 7,4 9,4 12,1 14,8 18,8 24,2 33,2 40,2 50,8 56,8 62,5
Расход воды в конденсаторе¹, м³/ч 3 4,4 5,9 7,4 9,8 11,8 14,9 19,5 26,8 33,1 42,5 46,6 52,4
Гидравлическое сопротивление конденсатора¹, кПа 37,6 43,1 49 38,5 44,3 26,2 28 29,2 35 37 44,9 38,3 39
Холодопроизводительность в режиме Free Cooling², кВт 8,8 13,1 17,6 22,2 29,6 35,3 44,4 59,3 83 106,4 124,8 142,3 169,1
Тип насоса Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный
Потребляемая мощность насоса (испаритель), кВт 0,5 0,5 1,2 1,2 1,2 1,2 1,2 1,2 1,2 2,2 2,2 2,2 2,2
Потребляемая мощность насоса (конденсатор), кВт 0,46 0,46 1,2 1,2 1,2 1,2 2,2 2,2 2,2 4 4 4 4
Потребляемая мощность насоса (рециркуляция), кВт 0,46 0,46 0,46 0,65 0,65 0,65 0,65 1,2 1,2 1,5 1,5 1,5 1,5
Емкость водяного бака, л 130 130 130 130 130 220 220 300 300 300 500 500 500
Длина (L), мм 2250 2250 2250 2250 2250 2580 2580 2580 3520 3520 3800 3800 3800
Ширина (P), мм 820 820 820 820 820 990 990 990 990 990 1150 1150 1150
Высота (H), мм 1425 1425 1425 1425 1425 1290 1290 1290 1950 1950 2070 2070 2070
Масса, кг 550 560 570 590 620 680 700 800 1200 1300 1450 1500 1550

(1) Температура воды на входе/выходе водяного теплообменника 12/7 °С; температура наружного воздуха 35 °С.

(2) Температура наружного воздуха 7 °С (при относительной влажности 85%); температура воды на входе/выходе водяного теплообменника 40/45 °С.

(3) Данные получены замером на расстоянии 1 метра на открытом пространстве.

Технические данные о насосах относятся к чиллерам со встроенным гидромодулем.
