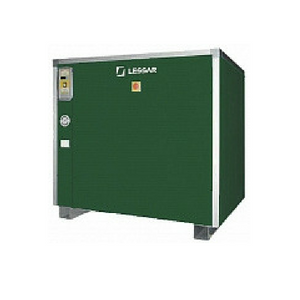

Чиллеры Lessar LUC-RAK.W/FC…70 C4–160 C4

Корпус

Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям.

Водяной теплообменник

Пластинчатый испаритель изготовлен из стали AISI 316, с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.

Водоохлаждаемый конденсатор

Представляет собой высокоэффективный пластинчатый конденсатор, изготовленный из нержавеющей стали AISI316.

Компрессор

Компрессор герметичный спирального типа с внутренней термозащитой. Поставляется заправленным маслом и с антивибрационными вставками.

Контур хладагента

Включает в себя фильтр осушитель, смотровой глазок с индикатором влажности, соленоидный вентиль, запорный вентиль на жидкостной линии, терморегулирующий вентиль с внешним уравниванием, защиту от высокого и низкого давления фреона.

Водяной контур

Состоит из автоматического вентиля подпитки воды с манометром, предохранительного клапана, расширительного бака, насоса воды контура потребителя, водяного бака.

Блок управления

Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Управляет производительностью блока по расписанию и мониторит систему защиты. Имеет возможность подключения к BMS.

Контур свободного охлаждения

Организован за счет использования пластинчатого теплообменника, 3-ходового модулирующего вентиля, системы контроля, встроенной в микропроцессор.

Опции

Виброизолирующие опоры резиновые
Реле протока электромеханическое
Упаковка в виде деревянного ящика
Манометры высокого и низкого давления хладагента
Реле максимального и минимального напряжения
Реле контроля правильности чередования фаз
Нагреватель электрический предупреждения обмерзания
Подогрев масла в картере компрессора
Вентили запорные компрессора
Плата часов
Плата сетевого протокола ModBus
Плата сетевого протокола LonWorks
Панель дистанционного управления с графическим дисплеем
Насос рециркуляции воды
Фланцы и ответные фланцы для подсоединений хладоносителя и теплоносителя к чиллеру
Запорные вентили для подсоединений хладоносителя и теплоносителя к чиллеру
Насос потребителя
Инвертор для насоса потребителя (необходим насос рециркуляции воды)
Насос конденсатора
Инвертор для насоса конденсатора
Сигнал 0–10 В для управления работой вентиляторов сухого охладителя
Электронный расширительный вентиль
Плавный пуск компрессора

Модели и характеристики

Модель	LUC-RAK.W/ FC40C4	LUC-RAK.W/ FC52C4	LUC-RAK.W/ FC56C4	LUC-RAK.W/ FC60C4	LUC-RAK.W/ FC70С4	LUC-RAK.W/ FC80С4	LUC-RAK.W/ FC90С4	LUC-RAK.W/ FC100С4	LUC-RAK.W/ FC110С4	LUC-RAK.W/ FC120С4	LUC-RAK.W/ FC130C4	LUC-RAK.W/ FC140С4	LUC-RAK.W/ FC150C4	LUC-RAK.W/ FC160С4
Холодопроизводительность¹, кВт	96,3	121,5	141,1	160,7	192,9	220,3	247,3	274,2	313,6	353	411	369,2	436,6	385,4
Потребляемая мощность¹, кВт	29,6	37,6	43	48,4	58,2	66,5	73,5	80,5	91,1	101,7	119,3	107,7	124,9	113,7
Хладагент	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
Расход воды в испарителе¹, м³/ч	16,5	20,9	24,2	27,6	33,1	37,8	42,4	47,1	53,8	60,6	66,8	63,3	74,9	66,1
Гидравлическое сопротивление испарителя¹, кПа	28,8	28,9	28,8	28,8	28,8	33,8	25,8	30,8	35,8	29,8	33	32,9	34,8	32,8
Уровень звукового давления ST², дБ(А)	72	72	73	73	68	70	70	72	74	75	77	77	77	77
Уровень звукового давления LN², дБ(А)	68	68	69	69	64	66	66	68	70	71	73	73	73	73
Тип компрессора	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный
Количество компрессоров, шт.	4	4	4	4	4	4	4	4	4	4	4	4	4	4
Количество фреоновых контуров, шт.	2	2	2	2	2	2	2	2	2	2	2	2	2	2
Количество ступеней регулирования холодопроизводительности, шт.	4	4	4	4	4	4	4	4	4	4	4	4	4	4
Электропитание, ф/В/Гц	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50
Максимальный ток (без насоса), А	82,7	98,7	111,8	127,0	147,8	191,3	212,3	230,3	257,8	289,7	345,5	309,7	355,5	335,5
Пусковой ток (без насоса), А	170,6	182,6	245,3	257,0	416,3	434,3	373,8	387,3	485,3	51,7	565,0	505,7	572,5	526,5
Расход воды в конденсаторе¹, м³/ч	23,5	29,7	34,4	39,1	46,9	53,5	59,9	66,2	75,6	84,9	94,1	89	104,8	93,2
Гидравлическое сопротивление конденсатора¹, кПа	41,2	41,4	41,4	41,3	41,4	48,8	54,6	44,2	50,2	53,2	38	44,3	47,3	44,3
Холодопроизводительность в режиме Free Cooling², кВт	71,6	88,1	103,3	115,8	144,6	165,9	189,4	213,2	231,2	249,4	307,3	267,3	325,3	281,6
Тип насоса	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный
Потребляемая мощность насоса (испаритель), кВт	2,2	2,2	2,2	2,2	2,2	4,0	4,0	4,0	5,5	5,5	5,5	5,5	5,5	5,5
Потребляемая мощность насоса (конденсатор), кВт	1,95	1,95	1,2	1,7	1,7	2,3	2,3	2,3	3,2	4,3	4,3	4,3	4,3	4,3
Потребляемая мощность насоса (рециркуляция), кВт	1,95	1,95	1,2	1,2	1,7	1,7	2,3	2,3	2,3	3,2	4,3	3,2	4,3	4,3
Емкость водяного бака, л	500	500	500	500	500	500	500	500	500	500	500	500	500	500
Длина (L), мм	3520	3520	3520	3520	4600	4600	4600	4600	4600	4600	5000	4600	5000	4600
Ширина (P), мм	990	990	990	990	1150	1150	1150	1150	1150	1150	1500	1150	1500	1150
Высота (H), мм	1950	1950	1950	1950	2070	2070	2070	2070	2070	2070	2040	2070	2040	2070
Масса, кг	1400	1450	1500	1550	1900	1950	2000	2050	2150	2200	2600	2250	2670	2300

(1) Температура воды на входе/выходе водяного теплообменника 12/7 °С; температура наружного воздуха 35 °С.

(2) Температура наружного воздуха 7 °С (при относительной влажности 85%); температура воды на входе/выходе водяного теплообменника 40/45 °С.

(3) Данные получены замером на расстоянии 1 метра на открытом пространстве.

Технические данные о насосах относятся к чиллерам со встроенным гидромодулем
