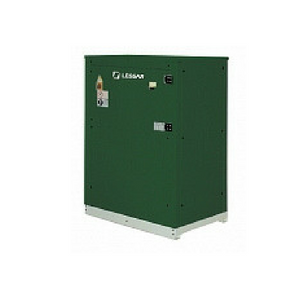

Чиллеры Lessar LUC-RAK.W/PC…15 C2–80 C2

Заказать
Заказать

Корпус

Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям.

Компрессор

Компрессор герметичный спирального типа с внутренней термозащитой. Поставляется заправленным маслом и с антивибрационными вставками.

Водяной теплообменник

Стандартное исполнение: пластинчатый испаритель, изготовленный из стали AISI 316, с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.

Водоохлаждаемый конденсатор

Представляет собой высокоэффективный пластинчатый конденсатор, изготовленный из нержавеющей стали AISI 316.

Фреоновый контур

Состоит из фильтра-осушителя, смотрового стекла с индикатором влажности, соленоидного вентиля, запорного вентиля на жидкостной линии, терморегулирующего вентиля с внешним уравниванием, реле защиты от высокого и низкого давления фреона.

Блок управления

Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Осуществляет автоматическое управление и защиту холодильной установки. Имеет возможность подключения к BMS (опция).

Водяной контур (со встроенным гидромодулем)

Включает в себя автоматический заправочный вентиль с манометром, водяной бак, предохранительный клапан, расширительный бак, водяной насос.

Опции

  • Виброизолирующие опоры резиновые
  • Реле протока электромеханическое
  • Манометры высокого и низкого давления хладагента
  • Реле максимального и минимального напряжения
  • Реле контроля правильности чередования фаз
  • Нагреватель электрический предупреждения обмерзания
  • Подогрев масла в картере компрессора
  • Вентили запорные компрессора
  • Плата часов
  • Плата сетевого протокола ModBus
  • Панель дистанционного управления с графическим дисплеем
  • Регулятор давления конденсации (для артезианской воды) + байпасный соленоидный вентиль
  • Испаритель NOFROST

Модели и характеристики

Модель LUC-RAK.W/ PC15C2 LUC-RAK.W/ PC18C2 LUC-RAK.W/ PC20C2 LUC-RAK.W/ PC26C2 LUC-RAK.W/ PC30C2 LUC-RAK.W/ PC35C2 LUC-RAK.W/ PC40C2 LUC-RAK.W/ PC45C2 LUC-RAK.W/ PC50C2 LUC-RAK.W/ PC60C2 LUC-RAK.W/ PC70C2 LUC-RAK.W/ PC80C2
Холодопроизводительность¹, кВт 39,8 47,5 54,6 67,2 82,7 96,2 108 123,6 135 152,7 189,8 213,2
Потребляемая мощность¹, кВт 12,4 15 17,2 22 25,6 29,9 34,2 37,6 41 48 53,7 28,2
Хладагент R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A
Расход воды в испарителе¹, м³/ч 6,8 8,1 9,4 11,5 14,2 16,5 18,5 21,2 23,2 26,2 32,6 36,6
Гидравлическое сопротивление испарителя¹, кПа 17,9 20,4 22,2 23,4 19,6 21,4 23,7 17 20 22,4 22,4 22,4
Уровень звукового давления ST², дБ(А) 61 64 64 66 66 67 68 71 72 74 75 75
Уровень звукового давления LN², дБ(А) 56 60 60 62 62 63 64 67 68 70 71 71
Тип компрессора Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный
Количество компрессоров, шт. 2 2 2 2 2 2 2 2 2 2 2 2
Количество фреоновых контуров, шт. 2 2 2 2 2 2 2 2 2 2 2 2
Количество ступеней регулирования холодопроизводительности, шт. 2 2 2 2 2 2 2 2 2 2 2 2
Электропитание, ф/В/Гц 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50
Максимальный ток (без насоса), А 29 44,4 53,4 60,4 68 75 86 104 114,5 125 146 161,2
Пусковой ток (без насоса), А 80,5 102,2 122,7 126,2 208 259 306 324 362 372,5 441,2 479
Расход воды в конденсаторе¹, м³/ч 9,2 10,9 12,5 15,6 19,1 21,5 24,8 28,3 31 35,8 44,3 50,4
Гидравлическое сопротивление (4) конденсатора¹, кПа 157,6 179,5 144,5 164,3 212 145,9 186,5 154,3 181,6 157,3 156,5 158,1
Теплопроизводительность², кВт 53 64 73 91 110 128 147 165 178 205 251 282
Длина (L), мм 1000 1000 1000 1000 1000 1300 1300 1300 1300 1300 1500 1500
Ширина (P), мм 650 650 650 650 650 650 650 650 650 650 800 800
Высота (H), мм 1300 1300 1300 1300 1300 1570 1570 1570 1570 1570 1600 1600
Масса, кг 350 370 390 420 500 550 600 630 700 750 870 920
Длина (L), мм 2250 2250 2250 2250 2580 2580 2580 2580 2580 3520 3800 3800
Ширина (P), мм 820 820 820 820 990 990 990 990 990 990 1150 1150
Высота (H), мм 1400 1400 1400 1400 1400 1400 1400 1400 1400 1950 1970 1970
Масса, кг 600 620 640 660 800 830 900 950 1000 1350 1470 1520
Тип насоса Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный
Потребляемая мощность насоса, кВт 0,9 0,9 0,9 1,1 1,1 1,5 1,5 2,2 2,2 2,2 2,2 2,2
Емкость водяного бака, л 220 220 220 220 300 300 300 300 300 500 500 500

(1) Температура воды на входе/выходе испарителя 12/7 °С; температура воды на входе/выходе конденсатора 40/45 °С.

(2) Температура воды на входе/выходе конденсатора 40/45 °С; температура воды на входе/выходе испарителя 12/7 °С.

(3) Данные получены замером на расстоянии 1 метра на открытом пространстве.

(4) Гидравлическое сопротивление конденсатора может быть уменьшено по запросу в службу технической поддержки.

Технические данные о насосах относятся к чиллерам со встроенным гидромодулем.
