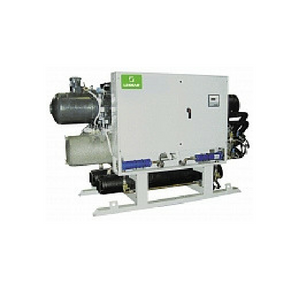

Чиллеры Lessar LUC-RAK.W/PC…220 2V–500 2V

Заказать
Заказать

Корпус

Основание выполнено из крупных оцинкованных стальных профилей, гарантирующих устойчивость к механическим нагрузкам и коррозии.

Водяной теплообменник

Водяной кожухотрубный испаритель покрыт тепловой изоляцией.

Водоохлаждаемый конденсатор

Представляет собой кожухотрубный конденсатор с медными трубами и стальным кожухом.

Компрессор

Компрессор винтовой полугерметичного типа, укомплектован термозащитой электродвигателя и запорным вентилем на линии нагнетания. Тип подключения звезда или треугольник.

Фреоновый контур

Состоит из фильтра-осушителя, смотрового стекла с индикатором влажности, соленоидного вентиля, терморегулирующего вентиля, запорного вентиля на жидкостной линии, реле защиты от высокого и низкого давления фреона.

Блок управления

Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Управляет производительностью блока по расписанию и проверяет систему защиты. Имеет возможность подключения к BMS.

Опции

  • Виброизолирующие опоры пружинные
  • Подогрев масла в картере компрессора
  • Вентиль запорный на всасывании в компрессор
  • Панель дистанционного управления с графическим дисплеем
  • Реле контроля правильности чередования фаз
  • Нагреватель электрический предупреждения обмерзания
  • Реле максимального и минимального напряжения
  • Плата часов
  • Плата сетевого протокола ModBus
  • Плата сетевого протокола LonWorks
  • Реле протока электромеханическое
  • Манометры высокого и низкого давления хладагента
  • Расширенный электронный контроллер

Модели и характеристики

Модель LUC-RAK.W/ PC2202V LUC-RAK.W/ PC2602V LUC-RAK.W/ PC2802V UC-RAK.W/ PC3002V LUC-RAK.W/ PC3202V LUC-RAK.W/ PC3402V LUC-RAK.W/ PC3602V LUC-RAK.W/ PC4202V LUC-RAK.W/ PC4802V LUC-RAK.W/ PC5002V
Холодопроизводительность¹, кВт 450,5 516,9 587,3 648,4 667,9 693,6 792,5 896,2 978,2 1047
Потребляемая мощность¹, кВт 133,9 156,2 178,8 195,6 201,6 210,1 232,4 274,3 298,1 308,9
Хладагент R134a R134a R134a R134a R134a R134a R134a R134a R134a R134a
Расход воды в испарителе¹, м³/ч 77,3 88,7 100,8 111,3 114,6 119 136 153,8 167,8 179,6
Гидравлическое сопротивление испарителя¹, кПа 36,6 34 50,5 33,5 35,5 38,2 36 50,8 34,7 39,4
Уровень звукового давления ST², дБ(А) 86 87 88 90 90 91 91 91 92 92
Уровень звукового давления LN², дБ(А) 80 81 82 84 84 85 85 85 86 86
Тип компрессора Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой
Количество компрессоров, шт. 2 2 2 2 2 2 2 2 2 2
Количество фреоновых контуров, шт. 2 2 2 2 2 2 2 2 2 2
Количество ступеней регулирования холодопроизводительности, шт. 2 2 2 2 2 2 2 2 2 2
Электропитание, ф/В/Гц 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50
Максимальный ток (без насоса), А 360 396 442 576 596 566 630 712 854 896
Пусковой ток (без насоса), А 637 760 800 934 765 719 780 942 1077 1062
Расход воды в конденсаторе¹, м³/ч 101,8 117,2 133,5 147 151,5 157,4 178,5 203,9 222,3 236,2
Гидравлическое сопротивление конденсатора¹, кПа 64,5 59,6 65,1 73,5 55,2 67,6 70,2 35,8 35,7 35,6
Теплопроизводительность², кВт 584,4 673 766,1 844 869,5 903 1024,9 1170,4 1276,3 1355,9
Длина (L), мм 4000 4000 4000 4000 4400 4700 4700 4700 4700 4700
Ширина (P), мм 1200 1200 1300 1300 1500 1500 1500 1500 1500 1500
Высота (H), мм 2200 2200 2200 2200 2200 2300 2300 2300 2300 2300
Масса, кг 3800 4000 4500 5000 5500 6000 6300 6500 6800 7000

Примечания

(1) Температура воды на входе/выходе испарителя 12/7 °С; температура воды на входе/выходе конденсатора 40/45 °С.

(2) Температура воды на входе/выходе конденсатора 40/45 °С; температура воды на входе/выходе испарителя 12/7 °С.

(3) Данные получены замером на расстоянии 1 метра на открытом пространстве.
