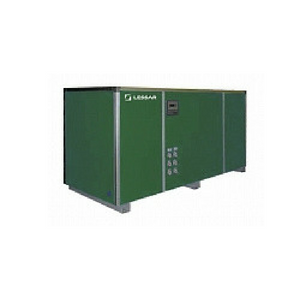

Чиллеры Lessar LUC-RAK.W/PC…70 C4–160 C4

Заказать
Заказать

Корпус

Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям.

Компрессор

Компрессор герметичный спирального типа с внутренней термозащитой. Поставляется заправленным маслом и с антивибрационными вставками.

Водяной теплообменник

Водяной пластинчатый испаритель изготовлен из стали AISI 316 с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.

Водоохлаждаемый конденсатор

Представляет собой высокоэффективный пластинчатый конденсатор изготовленный из нержавеющей стали AISI 316.

Фреоновый контур

Состоит из фильтра-осушителя, смотрового стекла с индикатором влажности, соленоидного вентиля, запорного вентиля на жидкостной линии, терморегулирующего вентиля с внешним уравниванием, реле защиты от высокого и низкого давления фреона.

Блок управления

Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Осуществляет автоматическое управление и защиту холодильной установки. Имеет возможность подключения к BMS (опция).

Водяной контур (со встроенным гидромодулем)

Включает в себя автоматический заправочный вентиль с манометром, водяной бак, предохранительный клапан, расширительный бак, водяной насос.

Опции

  • Виброизолирующие опоры резиновые
  • Реле протока электромеханическое
  • Манометры высокого и низкого давления хладагента
  • Реле максимального и минимального напряжения
  • Реле контроля правильности чередования фаз
  • Нагреватель электрический предупреждения обмерзания
  • Подогрев масла в картере компрессора
  • Вентили запорные компрессора
  • Плата часов
  • Плата сетевого протокола ModBus
  • Панель дистанционного управления с графическим дисплеем
  • Регулятор давления конденсации (для артезианской воды) + байпасный соленоидный вентиль

Модели и характеристики

Модель LUC-RAK.W/ PC70C4 LUC-RAK.W/ PC80C4 LUC-RAK.W/ PC90C4 LUC-RAK.W/ PC100C4 LUC-RAK.W/ PC110C4 LUC-RAK.W/ PC120C4 LUC-RAK.W/ PC140C4 LUC-RAK.W/ PC160C4
Холодопроизводительность¹, кВт 190,3 216,5 248,8 272,2 287,7 309,5 384,9 432,4
Потребляемая мощность¹, кВт 59,8 68,4 75,2 82 89 96 107,4 116,4
Хладагент R410A R410A R410A R410A R410A R410A R410A R410A
Расход воды в испарителе¹, м³/ч 32,6 37,1 42,7 46,7 49,4 53,1 66 74,2
Гидравлическое сопротивление испарителя¹, кПа 18,2 20,4 22 24,5 19,8 22,9 23 23
Уровень звукового давления ST², дБ(А) 68 70 70 72 74 75 76 76
Уровень звукового давления LN², дБ(А) 64 66 66 68 70 71 72 72
Тип компрессора Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный
Количество компрессоров, шт. 4 4 4 4 4 4 4 4
Количество фреоновых контуров, шт. 2 2 2 2 2 2 2 2
Количество ступеней регулирования холодопроизводительности, шт. 4 4 4 4 4 4 4 4
Электропитание, ф/В/Гц 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50
Максимальный ток (без насоса), А 146 164 186 208 229 250 285,4 301,2
Пусковой ток (без насоса), А 330 348 406 428 477 498 565 599
Расход воды в конденсаторе¹, м³/ч 43,2 49,9 56,8 62,5 66,7 72,7 89,9 102,2
Гидравлическое сопротивление (4) конденсатора¹, кПа 195,7 231,9 173,9 209,1 218,8 199,9 198,8 200,9
Теплопроизводительность², кВт 256 294 330 356 383 410 502 564
Длина (L), мм 3520 3520 3520 3520 3520 3520 3800 3800
Ширина (P), мм 990 990 990 990 990 990 1150 1150
Высота (H), мм 1350 1350 1350 1350 1350 1350 1970 1970
Масса, кг 1360 1440 1540 1640 1690 1790 1900 1980
Длина (L), мм 3800 3800 3800 3800 3800 3800 4600 4600
Ширина (P), мм 1150 1150 1150 1150 1150 1150 1150 1150
Высота (H), мм 1970 1970 1970 1970 1970 1970 1970 1970
Масса, кг 1820 1900 2000 2100 2150 2250 2520 2600
Тип насоса Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный
Потребляемая мощность насоса, кВт 2,2 4 4 4 5,5 5,5 5,5 5,5
Емкость водяного бака, л 500 500 500 500 500 500 500 500

(1) Температура воды на входе/выходе испарителя 12/7 °С; температура воды на входе/выходе конденсатора 40/45 °С.

(2) Температура воды на входе/выходе конденсатора 40/45 °С; температура воды на входе/выходе испарителя 12/7 °С.

(3) Данные получены замером на расстоянии 1 метра на открытом пространстве.

(4) Гидравлическое сопротивление конденсатора может быть уменьшено по запросу в службу технической поддержки.

Технические данные о насосах относятся к чиллерам со встроенным гидромодулем.
