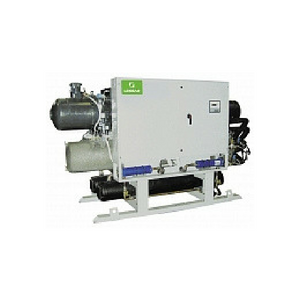

Чиллеры Lessar LUC-RAK.W/PC…80 2V–190 2V

Заказать
Заказать

Корпус

Основание выполнено из крупных оцинкованных стальных профилей, гарантирующих устойчивость к механическим нагрузкам и коррозии.

Водяной теплообменник

Водяной кожухотрубный испаритель покрыт тепловой изоляцией

Водоохлаждаемый конденсатор

Представляет собой кожухотрубный конденсатор с медными трубами и стальным кожухом.

Компрессор

Компрессор винтовой полугерметичного типа, укомплектован термозащитой электродвигателя и запорным вентилем на линии нагнетания. Тип подключения — звезда или треугольник.

Фреоновый контур

Состоит из фильтра-осушителя, смотрового стекла с индикатором влажности, соленоидного вентиля, терморегулирующего вентиля, запорного вентиля на жидкостной линии, реле защиты от высокого и низкого давления фреона.

Блок управления

Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Управляет производительностью блока по расписанию и проверяет систему защиты. Имеет возможность подключения к BMS.

Опции

  • Виброизолирующие опоры пружинные
  • Подогрев масла в картере компрессора
  • Вентиль запорный на всасывании в компрессор
  • Панель дистанционного управления с графическим дисплеем
  • Нагреватель электрический предупреждения обмерзания
  • Реле максимального и минимального напряжения
  • Реле контроля правильности чередования фаз
  • Плата часов
  • Плата сетевого протокола ModBus
  • Плата сетевого протокола LonWorks
  • Реле протока электромеханическое
  • Манометры высокого и низкого давления хладагента
  • Расширенный электронный контроллер

Модели и характеристики

Модель LUC-RAK.W/ PC802V LUC-RAK.W/ PC1002V LUC-RAK.W/ PC1202V LUC-RAK.W/ PC1402V LUC-RAK.W/ PC1502V LUC-RAK.W/ PC1602V LUC-RAK.W/ PC1702V LUC-RAK.W/ PC1802V LUC-RAK.W/ PC1902V
Холодопроизводительность¹, кВт 104,1 139,9 173,9 203,4 266,8 317,2 334,6 367 398,9
Потребляемая мощность¹, кВт 34,2 46 56,8 64,7 86,3 96,1 102,5 116,4 124,6
Хладагент R134a R134a R134a R134a R134a R134a R134a R134a R134a
Расход воды в испарителе¹, м³/ч 17,9 24 29,8 34,9 45,8 54,4 57,4 63 68,4
Гидравлическое сопротивление испарителя¹, кПа 29,6 19 28,5 38,7 29,3 37,5 42,4 42,9 28,9
Уровень звукового давления ST², дБ(А) 76 76 77 82 82 83 83 83 84
Уровень звукового давления LN², дБ(А) 70 70 71 76 76 77 77 77 78
Тип компрессора Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой Винтовой
Количество компрессоров, шт. 2 2 2 2 2 2 2 2 2
Количество фреоновых контуров, шт. 2 2 2 2 2 2 2 2 2
Количество ступеней регулирования холодопроизводительности, шт. 2 2 2 2 2 2 2 2 2
Электропитание, ф/В/Гц 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50
Максимальный ток (без насоса), А 100 140 176 160 262 290 310 320 350
Пусковой ток (без насоса), А 134 183 251 286 416 518 484 583 576
Расход воды в конденсаторе¹, м³/ч 24,1 32,4 40,2 46,7 61,5 72 76,1 84,2 91,2
Гидравлическое сопротивление конденсатора¹, кПа 25 29,4 28,1 46,8 64,6 58,4 65,3 62,6 74,8
Теплопроизводительность², кВт 138,3 185,9 230,7 268,1 353,1 413,3 437,1 483,4 523,5
Длина (L), мм 2900 2900 2900 2900 3200 3200 3200 3500 3500
Ширина (P), мм 1000 1000 1000 1000 1100 1100 1100 1100 1200
Высота (H), мм 1600 1600 1800 1800 1900 1900 1900 2100 2100
Масса, кг 1300 1500 1800 2000 2500 2900 3100 3300 3500

Примечания

(1) Температура воды на входе/выходе испарителя 12/7 °С; температура воды на входе/выходе конденсатора 40/45 °С.

(2) Температура воды на входе/выходе конденсатора 40/45 °С; температура воды на входе/выходе испарителя 12/7 °С.

(3) Данные получены замером на расстоянии 1 метра на открытом пространстве.
