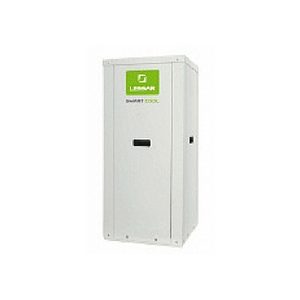

Чиллеры Lessar LUC-SCAW4R1...40C1
Описание
Чиллеры с водяным охлаждением конденсатора для внутренней установки.
Корпус
Самонесущий корпус выполнен из окрашенной оцинкованной листовой стали.
Компрессор
Ротационный или герметичный спиральный компрессор ( в зависимости от модели чиллера) установлен на резиновых виброопорах.
Водоохлаждаемый конденсатор
Паяный пластинчатый конденсатор из нержавеющей стали AISI 316.
Водяной теплообменник
Паяный пластинчатый испаритель из нержавеющей стали AISI 316 покрыт тепловой изоляцией.
Блок управления
Содержит главный выключатель с блокировкой двери электрощита, плавкие предохранители, переключатели для дистанционного включения/отключения компрессора и насоса (в зависимости от модели чиллера).
Контроллер
Предназначен для автоматического управления чиллером. Дисплей обеспечивает непрерывное отображение режима работы чиллера, значений уставки и фактической температуры хладоносителя и, в случае полной или частичной блокировки чиллера, отображение аварийного сообщения.
Фреоновый контур
Изготовлен из медных трубок, включает в себя следующие компоненты: фильтр-осушитель, терморегулирующий вентиль, реле высокого давления с ручным сбросом, реле низкого давления с автоматическим сбросом (включено в состав в зависимости от модели чиллера), смотровое стекло с индикатором наличия влаги (включено в состав в зависимости от модели чиллера).
Водяной контур
Включает в себя следующие компоненты: дифференциальное реле давления хладоносителя и ручной воздухоотводчик.
Водяной контур (исполнение со встроенным гидромодулем)
Содержит дифференциальное реле давления хладоносителя, ручной воздухоотводчик, насос хладоносителя.
Водяной контур (исполнение со встроенным гидромодулем и баком-аккумулятором)
Включает в себя следующие компоненты: дифференциальное реле давления хладоносителя, ручной воздухоотводчик, теплоизолированный бак-аккумулятор, насос хладоносителя, предохранительный клапан, манометр, расширительный бак, встроенный в бак-аккумулятор.
Опции
- Комплект для работы при низкой температуре хладоносителя на выходе
- Упаковка в виде деревянной обрешетки
- Реле максимального и минимального напряжения
- Панель дистанционного управления
- Плата сетевого протокола Modbus
- Клапан-прессостат на конденсаторе
- Гидромодуль с одним насосом
- Виброопоры резиновые
- Реле низкого давления хладагента
- Реле протока
Модели и характеристики
| Модель | LUC-SCAW4R1 | LUC-SCAW5R1 | LUC-SCAW7R1 | LUC-SCAW8R1 | LUC-SCAW9R1 | LUC-SCAW11R1 | LUC-SCAW14R1 | LUC-SCAW16R1 | LUC-SCAW18С1 | LUC-SCAW20С1 | LUC-SCAW24С1 | LUC-SCAW27С1 | LUC-SCAW34С1 | LUC-SCAW40С1 |
| Холодопроизводительность, кВт | 2,8 | 4,8 | 6 | 7,1 | 8,2 | 9,9 | 12,2 | 14,5 | 17 | 19,5 | 22,5 | 26,9 | 31,9 | 40,6 |
| Потребляемая мощность, кВт | 1,3 | 1,6 | 2,2 | 2,4 | 2,8 | 3,5 | 4,2 | 5 | 5,9 | 6,7 | 8,7 | 10,1 | 11,7 | 14,3 |
| Хладагент | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A |
| Расход хладоносителя в испарителе, м³ / ч | 0,4 | 0,7 | 1,1 | 1,1 | 1,4 | 1,8 | 2,2 | 2,5 | 2,9 | 3,2 | 4 | 4,7 | 5,4 | 6,8 |
| Подсоединение хладоносителя, мм | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 | DN25 |
| Расход охлаждающей жидкости в конденсаторе, м³ / ч | 0,7 | 1,2 | 1,4 | 1,8 | 1,8 | 2,2 | 2,7 | 3,2 | 3,9 | 4,7 | 5,3 | 6,5 | 7,6 | 9,7 |
| Гидравлическое сопротивление конденсатора, кПа | 12 | 28 | 243 | 144 | 99 | 105 | 61 | 46 | 28 | 31 | 36 | 31 | 23 | 33 |
| Электропитание, ф / В / Гц | - | - | 1 / 230 / 50 | 1 / 230 / 50 | 1 / 230 / 50 | 1 / 230 / 50 | 1 / 230 / 50 | 1 / 230 / 50 | 1 / 230 / 50 | 3 / 400 / 50 | 3 / 400 / 50 | 3 / 400 / 50 | 3 / 400 / 50 | 3 / 400 / 50 |
