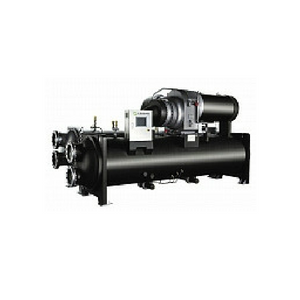

Чиллеры Lessar LUC-СSAW…CXF

Корпус

К обечайкам испарителя и конденсатора приварены стальные прямоугольные несущие плиты, к которым прикреплены металлические лапы. Все металлические поверхности корпуса загрунтованы и окрашены.

Компрессор

Полугерметичный двухвинтовой компрессор фирмы Hanbell со встроенным маслоотделителем. Четырехступенчатое регулирование холодопроизводительности компрессора 25/50/75/100%. Установлен запорный вентиль на нагнетании компрессора.

Электромотор

Электромотор полугерметичного типа присоединен непосредственно к компрессору на одном валу без соединительной муфты и охлаждается парами хладагента. Пуск электромотора выполнен по типу звезда/треугольник.

Фреоновый контур

Включает в себя электронный расширительный вентиль, дроссельную диафрагму, датчик высокого и низкого давления, предохранительный клапан на испарителе и конденсаторе, манометры низкого/высокого давления, фильтр-осушитель.

Система удаления масла из испарителя

Включает в себя масляный фильтр, инжектор, смотровой глазок, запорные вентили.

Испаритель

Испаритель кожухотрубного типа. Медные трубки выполнены с внутренней и наружной насечкой для увеличения коэффициента теплоотдачи при кипении фреона, а также со стороны хладоносителя. Тепловая изоляция испарителя выполнена из листового вспененного каучука на заводе. Соединения типа Victualic на входе/выходе хладоносителя из испарителя.

Конденсатор

Теплообменная поверхность кожухотрубного конденсатора состоит из пучка медных труб с внутренним и наружным рифлением, что обеспечивает высокий коэффициент теплопередачи. В конденсатор встроен дополнительный маслоотделитель. Соединения типа Victualic на входе/выходе охлаждающей воды из конденсатора.

Блок управления

Блок управления состоит из щита, который укомплектован контакторами, пускозащитными электрическими компонентами.

Контроллер

Микропроцессорный контроллер Shneider с поддержкой протокола связи ModBus, совместимого с BMS. Контроллер поддерживает возможность сетевого управления системой чиллеров (до 5 чиллеров) в режиме ведущий/ведомый по сетевому интерфейсу RS485.

Панель управления

Панель управления чиллера оснащена контроллером и LCD-дисплеем с сенсорным управлением.

Диапазон работы

Рабочий диапазон температуры охлаждающей воды на входе в конденсатор от 19 до 38 °С.
Рабочий диапазон температуры хладоносителя на выходе из испарителя от 5 до 15 °С.
Температура воздуха в машинном зале от 5 до 42 °С.

Опции

Пружинные виброопоры

Модели и характеристики

Модель	LUC-CSAW350CXF	LUC-CSAW400CXF	LUC-CSAW450CXF	LUC-CSAW500CXF	LUC-CSAW550CXF	LUC-CSAW600CXF	LUC-CSAW650CXF	LUC-CSAW700CXF	LUC-CSAW750CXF	LUC-CSAW800CXF	LUC-CSAW850CXF	LUC-CSAW900CXF	LUC-CSAW950CXF	LUC-CSAW1000CXF	LUC-CSAW1100CXF	LUC-CSAW1200CXF	LUC-CSAW1300CXF	LUC-CSAW1400CXF	LUC-CSAW1500CXF	LUC-CSAW1600CXF	LUC-CSAW1700CXF
Холодопроизводительность, кВт	1230	1406	1582	1758	1934	2110	2285	2461	2637	2814	2988	3165	3340	3510	3867	4220	4572	4924	5276	5627	5978
Потребляемая мощность, Вт	230	262	293	313	345	376	406	437	470	500	532	563	595	623	679	750	815	870	930	990	1050
Электропитание, ф/В/Гц	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380–6000–10 000 / 50	3 / 380–6000–10 000 / 50	3 / 380–6000–10 000 / 50	3 / 380–6000–10 000 / 50	3 / 380–6000–10000 / 50	3 / 380–6000–10000 / 50	3 / 380–6000–10000 / 50	3 / 380–6000–10000 / 50	3 / 380–6000–10000 / 50	3 / 380–6000–10000 / 50	3 / 380–6000–10000 / 50	3 / 6000–10 000 / 50	3 / 6000–10 000 / 50	3 / 6000–10 000 / 50	3 / 6000–10 000 / 50
Хладагент	R134a	R134a	R134a	R134a	R134a	R134a	R134a	R134a	R134a	R134a	R134a	R134a	R134a	R134a	R134a	R134a	R134a	R134a	R134a	R134a	R134a
Заправка хладагента, кг	400	500	500	500	550	550	660	680	680	740	790	790	820	820	900	1050	1260	1310	1400	1420	1470
Длина, мм	4671	4671	4671	4671	4725	4725	5077	5077	5077	5077	5077	5077	5160	5160	5160	5160	5189	5540	5540	5540	5590
Ширина, мм	1850	1850	1850	1850	1990	1990	2200	2200	2200	2300	2300	2300	2500	2500	2500	2500	2700	2700	2700	2700	2880
Высота, мм	2054	2054	2054	2054	2162	2162	2540	2540	2540	2540	2540	2540	2625	2625	2625	2625	2780	2880	2880	2880	2030
Масса (сухая), кг	7205	7325	7510	7630	8365	8550	10890	10940	11170	11325	11685	11830	14160	14330	14480	14600	16180	17737	18189	19218	19453
Масса (рабочая), кг	8279	8438	8702	8938	9795	10046	12206	12399	12786	13020	13681	13868	16532	16652	16832	17480	18250	20203	20424	22363	23485
Расход воды, м³/ч	256	292	327	362	397	433	466	501	537	575	611	645	680	719	789	862	926	992	1063	1135	1204
Гидравлическое сопротивление, кПа	88	88	89	90	85	85	92	93	93	93	95	92	88	88	91	96	94	105	108	115	112
Максимальное рабочее давление, МПа	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
Диаметр подсоединения (вход / выход), мм	DN200	DN200	DN200	DN200	DN250	DN250	DN250	DN250	DN250	DN300	DN300	DN300	DN300	DN300	DN350	DN350	DN350	DN350	DN350	DN400	DN400
Расход воды, м³/ч	210	242	272	302	332	362	392	422	452	484	514	544	574	604	664	726	786	847	907	968	1028
Гидравлическое сопротивление, кПа	80	85	82	82	78	78	90	86	92	92	88	92	92	92	92	95	102	115	120	118	118
Диаметр подсоединения (вход / выход), мм	DN200	DN200	DN200	DN200	DN250	DN250	DN250	DN250	DN250	DN300	DN300	DN300	DN300	DN300	DN300	DN300	DN350	DN350	DN350	DN400	DN400
Максимальное рабочее давление, МПа	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1

Значения холодопроизводительности даны при параметрах:

— температура воды на входе/выходе испарителя 12/7 °С;

— температура воды на входе/выходе конденсатора 32/37 °С.

Коэффициент загрязнения испарителя и конденсатора 0,086 м²•°С/кВт.
