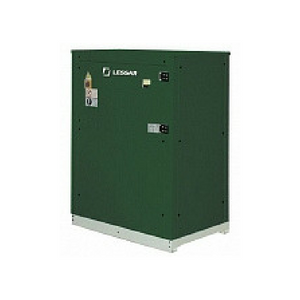

Чиллеры моноблочные Lessar LUC-RAK.C…01 C1m–12 C1

Заказать
Заказать

Корпус

Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям.

Компрессор

Компрессор герметичный спирального типа с внутренней термозащитой. Поставляется заправленный маслом и с антивибрационными вставками.

EC-вентилятор

EC-вентилятор оснащен двигателем с электронным коммутированием для уменьшения энергопотребления и плавного и точного регулирования скорости вращения.

Водяной теплообменник

Стандартное исполнение: пластинчатый испаритель, изготовленный из стали AISI 316, с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.

Воздушный теплообменник

Изготовлен из медных трубок с алюминиевым оребрением.

Фреоновый контур

Состоит из фильтра-осушителя, смотрового стекла с индикатором влажности, соленоидного вентиля, ТРВ, запорного вентиля на жидкостной линии, реле защиты от высокого и низкого давления фреона.

Блок управления

Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Управляет производительностью блока по расписанию и проверяет систему защиты. Имеет возможность подключения к BMS.

Водяной контур (со встроенным гидромодулем)

Состоит из автоматического заправочного вентиля с манометром, бака для воды, предохранительного клапана, расширительного бака, водяного насоса.

Опции

  • Виброизолирующие опоры резиновые
  • Подогрев масла в картере компрессора
  • Вентили запорные компрессора
  • Панель дистанционного управления с графическим дисплеем
  • Плата часов
  • Плата сетевого протокола ModBus
  • Реле контроля правильности чередования фаз
  • Нагреватель электрический предупреждения обмерзания (только в стандартном исполнении)
  • Реле протока электромеханическое
  • Вентиль подпидки автоматический (замкнутый контур)
  • Разделитель воздушного потока компрессорного отсека
  • Защитная решетка теплообменника
  • Насосная группа, 1 насос
  • Манометры высокого и низкого давления хладагента
  • Испаритель NOFROST

Модели и характеристики

Модель LUC-RAK.C...01 C1m LUC-RAK.C...02 C1m LUC-RAK.C...01 C1t LUC-RAK.C...02 C1t LUC-RAK.C...03 C1 LUC-RAK.C...05 C1 LUC-RAK.C...08 C1 LUC-RAK.C...09 C1 LUC-RAK.C...10 C1 LUC-RAK.C...12 C1
Холодопроизводительность¹, кВт 5,8 8 8 8 12,7 16,8 19,3 23,1 27,1 33
Потребляемая мощность¹, кВт 2,3 3 3 3 4,4 6 7,3 8,1 9 11,4
Хладагент R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A
Гидравлическое сопротивление испарителя¹, кПа 25,1 29 33,1 35 27,7 30,9 41,3 24,9 29 31,8
Расход воздуха, м³/ч 2700 3800 3800 3800 5200 5200 5200 9400 9400 11 700
Уровень звукового давления ST³, дБ(А) 59 62 62 62 63 63 65 65 67 67
Расход воды в испарителе¹, м³/ч 1 1,4 1,4 1,4 2,2 2,9 3,3 4 4,6 5,7
Внешнее статическое давление, Па 30–300 30–300 30–300 30–300 30–300 30–300 30–300 30–300 30–300 30–300
Длина (L), мм 830 830 830 830 980 980 980 1280 1280 1280
Ширина (P), мм 650 650 650 650 800 800 800 990 990 990
Высота (H), мм 1320 1320 1320 1320 1650 1650 1650 1910 1910 1910
Масса, кг 160 180 180 180 260 280 290 510 540 560
Длина (L), мм 830 830 830 830 980 980 980 1280 1280 1280
Ширина (P), мм 650 650 650 650 800 800 800 990 990 990
Высота (H), мм 1320 1320 1320 1320 1650 1650 1650 1910 1910 1910
Масса, кг 190 210 210 210 300 320 340 560 590 600
Тип насоса Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный
Потребляемая мощность насоса, кВт 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,6
Емкость водяного бака, л 27 27 27 27 27 65 65 65 160 160
Холодопроизводительность¹, кВт 5,8 8 8 8 12,7 16,8 19,3 23,1 27,1 33
Потребляемая мощность¹, кВт 2,3 3 3 3 4,4 6 7,3 8,1 9 11,4
Хладагент R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A
Расход воды в испарителе¹, м³/ч 1 1,4 1,4 1,4 2,2 2,9 3,3 4 4,7 5,7
Гидравлическое сопротивление испарителя¹, кПа 25,1 29 33,1 35 27,7 30,9 41,3 24,9 29 31,8
Расход воздуха, м³/ч 2700 3800 3800 3800 5200 5200 5200 9400 9400 11 700
Уровень звукового давления LN², дБ(А) 57 60 60 60 61 61 63 63 65 65
Тип компрессора Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный
Количество компрессоров, шт. 1 1 1 1 1 1 1 1 1 1
Количество фреоновых контуров, шт. 1 1 1 1 1 1 1 1 1 1
Количество ступеней регулирования холодопроизводительности, шт. 1 1 1 1 1 1 1 1 1 1
Тип вентилятора ЕС-вентилятор ЕС-вентилятор ЕС-вентилятор ЕС-вентилятор ЕС-вентилятор ЕС-вентилятор ЕС-вентилятор ЕС-вентилятор ЕС-вентилятор ЕС-вентилятор
Количество вентиляторов, шт. 1 1 1 1 1 1 1 1 1 1
Потребляемая мощность вентиляторов, кВт 0,25 0,35 0,35 0,35 1,1 1,1 1,1 1,5 1,5 1,5
Электропитание, ф/В/Гц 1 / 220 / 50 1 / 220 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50
Максимальный ток (без насоса), А 16,8 18,5 5,4 9 12,7 15,7 15,7 23,5 25,5 31,9
Пусковой ток (без насоса), А 91 99 25,2 48 52,7 49,7 104,5 126,5 130,5 171,9
Внешнее статическое давление, Па 30–300 30–300 30–300 30–300 30–300 30–300 30–300 30–300 30–300 30–300

(1) Температура воды на входе/выходе испарителя 12/7 °С; температура наружного воздуха 35 °С.

(2) Данные получены замером на расстоянии 1 метра на открытом пространстве.

Технические данные о насосах относятся к чиллерам со встроенным гидромодулем.
