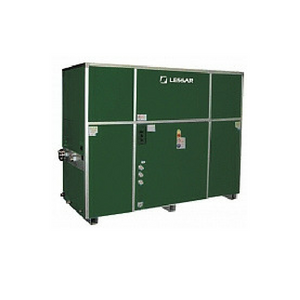

Чиллеры моноблочные Lessar LUC-RAK.C…18 C2–80 C2

Корпус

Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям.

Компрессор

Компрессор герметичный спирального типа с внутренней термозащитой. Поставляется заправленный маслом и с антивибрационными вставками.

EC-вентилятор

EC-вентилятор оснащен двигателем с электронным коммутированием для уменьшения энергопотребления и плавного и точного регулирования скорости вращения.

Водяной теплообменник

Стандартное исполнение: пластинчатый испаритель, изготовленный из стали AISI 316, с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.

Воздушный теплообменник

Изготовлен из медных трубок с алюминиевым оребрением.

Фреоновый контур

Состоит из фильтра-осушителя, смотрового стекла с индикатором влажности, соленоидного вентиля, ТРВ, запорного вентиля на жидкостной линии, реле защиты от высокого и низкого давления фреона.

Блок управления

Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Управляет производительностью блока по расписанию и проверяет систему защиты. Имеет возможность подключения к BMS.

Водяной контур (со встроенным гидромодулем)

Состоит из автоматического заправочного вентиля с манометром, бака для воды, предохранительного вентиля, расширительного бака, водяного насоса.

Опции

Виброизолирующие опоры пружинные
Виброизолирующие опоры резиновые
Подогрев масла в картере компрессора
Вентили запорные компрессора
Панель дистанционного управления с графическим дисплеем
Плата часов
Плата сетевого протокола ModBus
Реле максимального и минимального напряжения
Реле контроля правильности чередования фаз
Нагреватель электрический предупреждения обмерзания (только в стандартном исполнении)
Реле протока электромеханическое
Вентиль подпидки автоматический (замкнутый контур)
Разделитель воздушного потока компрессорного отсека
Защитная решетка теплообменника
Насосная группа, 1 насос
Насос водяной резервный дополнительный
Манометры высокого и низкого давления хладагента
Испаритель NOFROST (кроме моделей 70 С2 и 80 С2)

Модели и характеристики

Модель	LUC-RAK.C...18 C2	LUC-RAK.C...20 C2	LUC-RAK.C...26 C2	LUC-RAK.C...30 C2	LUC-RAK.C...35 C2	LUC-RAK.C...40 C2	LUC-RAK.C...50 C2	LUC-RAK.C...55 C2	LUC-RAK.C...60 C2	LUC-RAK.C...70 C2	LUC-RAK.C...80 C2
Холодопроизводительность¹, кВт	43,2	53	62	78,1	90,8	97,9	128	143	154	180	208
Потребляемая мощность¹, кВт	16,8	18,6	25	29,2	33	40,2	46,6	51,6	58	66,4	81,2
Хладагент	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
Гидравлическое сопротивление испарителя¹, кПа	26,1	30	31,7	28	32,9	24	31,2	35,1	26,9	29	32
Расход воздуха, м³/ч	17 300	17 300	17 300	27 600	36 000	36 000	40 000	40 000	40 000	54 000	54 000
Уровень звукового давления ST³, дБ(А)	70	70	71	71	73	73	74	74	74	75	75
Расход воды в испарителе¹, м³/ч	7,4	9,1	10,6	13,4	15,6	16,8	22	24,5	26,4	30,9	35,7
Внешнее статическое давление, Па	30–300	30–300	30–300	30–300	30–300	30–300	30–300	30–300	30–300	30–300	30–300
Длина (L), мм	1930	1930	1930	2580	2580	2580	3520	3520	3520	4400	4400
Ширина (P), мм	990	990	990	990	990	990	990	990	990	1150	1150
Высота (H), мм	2010	2010	2010	2010	2010	2010	2070	2070	2070	2025	2025
Масса, кг	770	850	880	1020	1070	1120	1600	1650	1730	1850	1940
Длина (L), мм	1930	1930	1930	2580	2580	2580	3520	3520	3520	5000	5000
Ширина (P), мм	990	990	990	990	990	990	990	990	990	1500	1500
Высота (H), мм	2010	2010	2010	2010	2010	2010	2070	2070	2070	2060	2060
Масса, кг	820	900	930	1100	1150	1200	1700	1750	1830	2080	2270
Тип насоса	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный
Потребляемая мощность насоса, кВт	0,6	0,6	0,9	0,9	1,1	1,5	1,5	2,2	2,2	2,2	2,2
Емкость водяного бака, л	160	290	290	460	460	460	480	480	480	480	480
Холодопроизводительность¹, кВт	43,2	53	62	78,1	88,5	95,4	128	143	154	175,1	202,3
Потребляемая мощность¹, кВт	16,8	18,6	25	29,2	34,5	42,1	46,6	51,6	58	69,5	85
Хладагент	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
Расход воды в испарителе¹, м³/ч	7,4	9,1	10,6	13,4	15,6	16,8	22	24,5	26,4	30,9	35,7
Гидравлическое сопротивление испарителя¹, кПа	26,1	30	31,7	28	32,9	24	31,2	35,1	26,9	29	32
Расход воздуха, м³/ч	17 300	17 300	17 300	27 600	36 000	36 000	40 000	40 000	40 000	54 000	54 000
Уровень звукового давления LN², дБ(А)	68	68	69	69	71	71	72	72	72	73	73
Тип компрессора	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный
Количество компрессоров, шт.	2	2	2	2	2	2	2	2	2	2	2
Количество фреоновых контуров, шт.	1	1	1	1	1	1	2	2	2	2	2
Количество ступеней регулирования холодопроизводительности, шт.	2	2	2	2	2	2	2	2	2	2	2
Тип вентилятора	ЕС-вентилятор	ЕС-вентилятор	ЕС-вентилятор	ЕС-вентилятор	ЕС-вентилятор	ЕС-вентилятор	ЕС-вентилятор	ЕС-вентилятор	ЕС-вентилятор	ЕС-вентилятор	ЕС-вентилятор
Количество вентиляторов, шт.	2	2	2	2	2	2	3	3	3	4	4
Потребляемая мощность вентиляторов, кВт	3	3	3	4,4	4,4	4,4	6,6	6,6	6,6	8,8	8,8
Электропитание, ф/В/Гц	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50
Максимальный ток (без насоса), А	51,4	60,4	70,8	78,4	85,4	96,4	119,6	130,1	140,6	146,8	160,1
Пусковой ток (без насоса), А	109,2	129,7	136,6	218	269,4	316,4	339,6	377,6	388,1	410,2	435,6
Внешнее статическое давление, Па	30–300	30–300	30–300	30–300	30–300	30–300	30–300	30–300	30–300	30–300	30–300

(1) Температура воды на входе/выходе испарителя 12/7 °С; температура наружного воздуха 35 °С.

(2) Данные получены замером на расстоянии 1 метра на открытом пространстве.

Технические данные о насосах относятся к чиллерам со встроенным гидромодулем.
