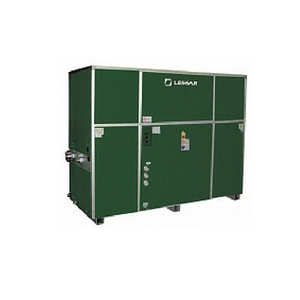

Чиллеры моноблочные Lessar LUC-RAK.C/PC 18…C2–80 C2

Заказать
Заказать
Корпус

Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям.

Компрессор

Компрессор герметичный спирального типа с внутренней термозащитой. Поставляется заправленный маслом и с антивибрационными вставками.

EC-вентилятор

EC-вентилятор оснащен двигателем с электронным коммутированием для уменьшения энергопотребления и плавного и точного регулирования скорости вращения.

Водяной теплообменник

Стандартное исполнение: пластинчатый испаритель, изготовленный из стали AISI 316, с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.

Воздушный теплообменник

Изготовлен из медных трубок с алюминиевым оребрением.

Фреоновый контур

Состоит из фильтра-осушителя, смотрового стекла с индикатором влажности, соленоидного вентиля, ТРВ, запорного вентиля на жидкостной линии, реле защиты от высокого и низкого давления фреона, 4-ходового клапана, отделителя жидкости и ресивера на линии жидкости.

Блок управления

Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Управляет производительностью блока по расписанию и проверяет систему защиты. Имеет возможность подключения к BMS.

Водяной контур (со встроенным гидромодулем)

Состоит из автоматического заправочного вентиля с манометром, бака для воды, предохранительного клапана, расширительного бака, водяного насоса.

Опции

  • Виброизолирующие опоры пружинные
  • Виброизолирующие опоры резиновые
  • Подогрев масла в картере компрессора
  • Вентили запорные компрессора
  • Панель дистанционного управления с графическим дисплеем
  • Плата часов
  • Плата сетевого протокола ModBus
  • Реле максимального и минимального напряжения
  • Реле контроля правильности чередования фаз
  • Нагреватель электрический предупреждения обмерзания (только в стандартном исполнении)
  • Реле протока электромеханическое
  • Вентиль подпидки автоматический (замкнутый контур)
  • Разделитель воздушного потока компрессорного отсека
  • Защитная решетка теплообменника
  • Насосная группа, 1 насос
  • Насос водяной резервный дополнительный
  • Манометры высокого и низкого давления хладагента
  • Испаритель NOFROST (кроме моделей 70 С2 и 80 С2)

Модели и характеристики

Модель LUC-RAK.C/ PC...18C2 LUC-RAK.C/ PC...20C2 LUC-RAK.C/ PC...26C2 LUC-RAK.C/ PC...30C2 LUC-RAK.C/ PC...35C2 LUC-RAK.C/ PC...40C2 LUC-RAK.C/ PC...50C2 PLUC-RAK.C/ PC...55C2 LUC-RAK.C/ PC...60C2 LUC-RAK.C/ PC...70C2 LUC-RAK.C/ PC...80C2
Холодопроизводительность¹, кВт 42,4 52 60,8 76,5 88,9 95,9 125 140 151 180 208
Потребляемая мощность¹, кВт 16,8 18,6 25 29,2 33 40,2 46,6 51,6 58 66,4 81,2
Хладагент R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A
Гидравлическое сопротивление испарителя¹, кПа 25,8 30,1 31,6 27,7 32,8 23,9 30,9 35,1 31,8 27 29
Расход воздуха, м³/ч 17 300 17 300 17 300 27 600 36 000 36 000 40 000 40 000 40 000 54 000 54 000
Уровень звукового давления ST³, дБ(А) 70 70 71 71 73 73 74 74 74 75 75
Расход воды в испарителе¹, м³/ч 7,3 8,9 10,4 13,1 15,3 16,5 21,4 24 25,9 30,9 35,7
Теплопроизводительность, кВт 51,7 63,4 74,2 93,4 109 117 153 170 184 194 224
Внешнее статическое давление, Па 30–300 30–300 30–300 30–300 30–300 30–300 30–300 30–300 30–300 30–300 30–300
Длина (L), мм 1930 1930 1930 2580 2580 2580 3520 3520 3520 4400 4400
Ширина (P), мм 990 990 990 990 990 990 990 990 990 1150 1150
Высота (H), мм 2010 2010 2010 2010 2010 2010 2070 2070 2070 2025 2025
Масса, кг 780 860 890 1030 1080 1130 1610 1660 1740 1850 1940
Длина (L), мм 1930 1930 1930 2580 2580 2580 3520 3520 3520 5000 5000
Ширина (P), мм 990 990 990 990 990 990 990 990 990 1500 1500
Высота (H), мм 2010 2010 2010 2010 2010 2010 2070 2070 2070 2060 2060
Масса, кг 830 900 930 1100 1150 1200 1700 1750 1830 2080 2270
Тип насоса Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный
Потребляемая мощность насоса, кВт 0,6 0,6 0,9 0,9 1,1 1,5 1,5 2,2 2,2 2,2 2,2
Емкость водяного бака, л 160 290 290 460 460 460 480 480 480 480 480
Холодопроизводительность¹, кВт 42,4 52 60,8 76,5 86,7 93,4 125 140 151 175,1 202,3
Потребляемая мощность¹, кВт 16,6 18,4 24,8 28,9 32,7 39,7 46,1 51,1 57,4 65 79,6
Хладагент R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A
Расход воды в испарителе¹, м³/ч 7,3 8,9 10,4 13,1 14,9 16 21,4 24 25,6 30 34,7
Гидравлическое сопротивление испарителя¹, кПа 25,8 30,1 31,6 27,7 32,8 23,9 30,9 35,1 31,8 27 29
Расход воздуха, м³/ч 17 300 17 300 17 300 27 600 27 600 27 600 40 000 40 000 40 000 47 000 47 000
Уровень звукового давления LN², дБ(А) 68 68 69 69 71 71 72 72 72 73 73
Тип компрессора Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный
Количество компрессоров, шт. 2 2 2 2 2 2 2 2 2 2 2
Количество фреоновых контуров, шт. 1 1 1 1 1 1 2 2 2 2 2
Количество ступеней регулирования холодопроизводительности, шт. 2 2 2 2 2 2 2 2 2 2 2
Тип вентилятора ЕС-вентилятор ЕС-вентилятор ЕС-вентилятор ЕС-вентилятор ЕС-вентилятор ЕС-вентилятор ЕС-вентилятор ЕС-вентилятор ЕС-вентилятор ЕС-вентилятор ЕС-вентилятор
Количество вентиляторов, шт. 2 2 2 2 2 2 3 3 3 4 4
Потребляемая мощность вентиляторов, кВт 3 3 3 4,4 4,4 4,4 6,6 6,6 6,6 8,8 8,8
Электропитание, ф/В/Гц 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50
Максимальный ток (без насоса), А 51,4 60,4 70,8 78,4 85,4 96,4 119,6 130,1 140,6 146,8 160,1
Пусковой ток (без насоса), А 109,2 129,7 136,6 218 269,4 316,4 339,6 377,6 388,1 410,2 435,6
Теплопроизводительность, кВт 51,7 63,4 74,2 93,4 104,3 111,7 153 170 184 184,8 213,3
Внешнее статическое давление, Па 30–300 30–300 30–300 30–300 30–300 30–300 30–300 30–300 30–300 30–300 30–300

(1) Температура воды на входе/выходе водяного теплообменника 12/7 °С; температура наружного воздуха 35 °С.

(2) Температура наружного воздуха 7 °С (при относительной влажности 85%); температура воды на входе/выходе водяного теплообменника 40/45 °С.

(3) Данные получены замером на расстоянии 1 метра на открытом пространстве.

Технические данные о насосах относятся к чиллерам со встроенным гидромодулем.
