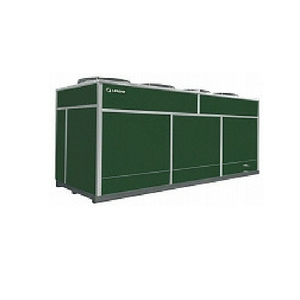

Чиллеры моноблочные Lessar LUC-RAK.C/PC 60…C4–160 C4
Корпус
Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям.
Компрессор
Компрессор герметичный спирального типа с внутренней термозащитой. Поставляется заправленный маслом и с антивибрационными вставками.
EC-вентилятор
EC-вентилятор оснащен двигателем с электронным коммутированием для уменьшения энергопотребления и плавного и точного регулирования скорости вращения.
Водяной теплообменник
Водяной испаритель пластинчатый, изготовленный из стали AISI 316 с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.
Воздушный теплообменник
Изготовлен из медных трубок с алюминиевым оребрением.
Фреоновый контур
Состоит из фильтра-осушителя, смотрового стекла с индикатором влажности, соленоидного вентиля, ТРВ, запорного вентиля на жидкостной линии, реле защиты от высокого и низкого давления фреона, 4-ходового клапана, отделителя жидкости и ресивера на линии жидкости.
Блок управления
Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.
Контроллер
Управляет производительностью блока по расписанию и проверяет систему защиты. Имеет возможность подключения к BMS.
Опции
- Виброизолирующие опоры пружинные
- Виброизолирующие опоры резиновые
- Подогрев масла в картере компрессора
- Вентили запорные компрессора
- Панель дистанционного управления с графическим дисплеем
- Плата часов
- Плата сетевого протокола ModBus
- Реле максимального и минимального напряжения
- Реле контроля правильности чередования фаз
- Нагреватель электрический предупреждения обмерзания (только в стандартном исполнении)
- Реле протока электромеханическое
- Вентиль подпидки автоматический (замкнутый контур)
- Разделитель воздушного потока компрессорного отсека
- Защитная решетка теплообменника
- Насосная группа, 1 насос
- Насос водяной резервный дополнительный
- Манометры высокого и низкого давления хладагента
Модели и характеристики
| Модель | LUC-RAK.C/ PC...60C4 | LUC-RAK.C/ PC...70C4 | LUC-RAK.C/ PC...80C4 | LUC-RAK.C/ PC...90C4 | LUC-RAK.C/ PC...100C4 | LUC-RAK.C/ PC...115C4 | LUC-RAK.C/ PC...120C4 | LUC-RAK.C/ PC...140C4 | LUC-RAK.C/ PC...160C4 |
| Холодопроизводительность¹, кВт | 160 | 187 | 205 | 237 | 254 | 296 | 322 | 359 | 410 |
| Потребляемая мощность¹, кВт | 46,5 | 64,7 | 80,8 | 82,2 | 84,2 | 107 | 114 | 133,2 | 161,6 |
| Хладагент | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A |
| Гидравлическое сопротивление испарителя¹, кПа | 47,8 | 36,8 | 39,9 | 29 | 33,8 | 35,7 | 32,3 | 34,9 | 38,8 |
| Расход воздуха, м³/ч | 54 000 | 54 000 | 64 100 | 64 100 | 70 000 | 70 000 | 70 000 | 85 000 | 85 000 |
| Уровень звукового давления ST³, дБ(А) | 75 | 75 | 76 | 76 | 77 | 77 | 77 | 78 | 78 |
| Расход воды в испарителе¹, м³/ч | 27,5 | 32,2 | 35,3 | 40,8 | 43,7 | 50,9 | 55,4 | 61,7 | 70,5 |
| Теплопроизводительность, кВт | 186 | 224 | 245 | 283 | 304 | 344 | 374 | 395 | 450 |
| Внешнее статическое давление, Па | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 |
| Длина (L), мм | 4400 | 4400 | 4400 | 4400 | 5000 | 5000 | 5000 | 5000 | 5000 |
| Ширина (P), мм | 1150 | 1150 | 1150 | 1150 | 1500 | 1500 | 1500 | 1500 | 1500 |
| Высота (H), мм | 2025 | 2025 | 2025 | 2025 | 2060 | 2060 | 2060 | 2060 | 2060 |
| Масса, кг | 1950 | 2040 | 2110 | 2200 | 2350 | 2410 | 2490 | 2550 | 2620 |
| Холодопроизводительность¹, кВт | 155,6 | 182,3 | 199,7 | 230,9 | 234,8 | 288,7 | 313,2 | 359 | 410 |
| Потребляемая мощность¹, кВт | 46,5 | 64,7 | 80,6 | 82 | 94,1 | 106,7 | 113,8 | 133,2 | 161,6 |
| Хладагент | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A |
| Расход воды в испарителе¹, м³/ч | 26,7 | 31,3 | 34,3 | 39,6 | 40,3 | 49,5 | 53,7 | 61,6 | 70,3 |
| Гидравлическое сопротивление испарителя¹, кПа | 45,6 | 35,2 | 38,2 | 27,6 | 32,4 | 34,2 | 30,7 | 34,9 | 37,8 |
| Расход воздуха, м³/ч | 47 000 | 47 000 | 56 000 | 56 000 | 62 000 | 62 000 | 62 000 | 74 000 | 74 000 |
| Уровень звукового давления LN², дБ(А) | 73 | 73 | 74 | 74 | 75 | 75 | 75 | 76 | 76 |
| Тип компрессора | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный |
| Количество компрессоров, шт. | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Количество фреоновых контуров, шт. | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Количество ступеней регулирования холодопроизводительности, шт. | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Тип вентилятора | ЕС-вентилятор | ЕС-вентилятор | ЕС-вентилятор | ЕС-вентилятор | ЕС-вентилятор | ЕС-вентилятор | ЕС-вентилятор | ЕС-вентилятор | ЕС-вентилятор |
| Количество вентиляторов, шт. | 4 | 4 | 4 | 4 | 5 | 5 | 5 | 5 | 5 |
| Потребляемая мощность вентиляторов, кВт | 8,8 | 8,8 | 8,8 | 8,8 | 11 | 11 | 11 | 11 | 11 |
| Электропитание, ф/В/Гц | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 |
| Максимальный ток (без насоса), А | 148,9 | 162,9 | 176,9 | 203,2 | 225,2 | 254,8 | 275,8 | 288,1 | 296,5 |
| Пусковой ток (без насоса), А | 288,9 | 346,9 | 360,9 | 423,2 | 445,2 | 502,3 | 523,3 | 564,2 | 589,3 |
| Теплопроизводительность, кВт | 177,4 | 214,3 | 233,9 | 270,6 | 290,8 | 328,8 | 356,2 | 395 | 450 |
| Внешнее статическое давление, Па | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 |
(1) Температура воды на входе/выходе водяного теплообменника 12/7 °С; температура наружного воздуха 35 °С.
(2) Температура наружного воздуха 7 °С (при относительной влажности 85%); температура воды на входе/выходе водяного теплообменника 40/45 °С.
(3) Данные получены замером на расстоянии 1 метра на открытом пространстве.
Технические данные о насосах относятся к чиллерам со встроенным гидромодулем.
