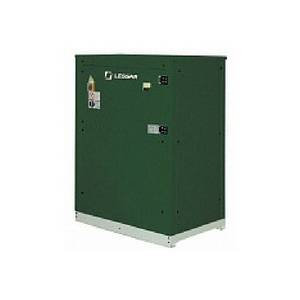

Чиллеры моноблочные Lessar LUC-RAK.C/PC…01 C1m–12 C1
Корпус
Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям.
Компрессор
Компрессор герметичный спирального типа с внутренней термозащитой. Поставляется заправленный маслом и с антивибрационными вставками.
EC-вентилятор
EC-вентилятор оснащен двигателем с электронным коммутированием для уменьшения энергопотребления и плавного и точного регулирования скорости вращения.
Водяной теплообменник
Стандартное исполнение: пластинчатый испаритель, изготовленный из стали AISI 316, с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.
Воздушный теплообменник
Изготовлен из медных трубок с алюминиевым оребрением.
Фреоновый контур
Состоит из фильтра-осушителя, смотрового стекла с индикатором влажности, соленоидного вентиля, ТРВ, запорного вентиля на жидкостной линии, реле защиты от высокого и низкого давления фреона, 4-ходового клапана, газового сепаратора и ресивера на линии жидкости.
Блок управления
Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.
Контроллер
Управляет производительностью блока по расписанию и проверяет систему защиты. Имеет возможность подключения к BMS.
Водяной контур (со встроенным гидромодулем)
Состоит из автоматического заправочного вентиля с манометром, резервуара для воды, предохранительного вентиля, расширительного бака, водяного насоса.
Опции
- Виброизолирующие опоры резиновые
- Подогрев масла в картере компрессора
- Вентили запорные компрессора
- Панель дистанционного управления с графическим дисплеем
- Плата часов
- Плата сетевого протокола ModBus
- Реле контроля правильности чередования фаз
- Нагреватель электрический предупреждения обмерзания (только в стандартном исполнении)
- Реле протока электромеханическое
- Вентиль подпидки автоматический (замкнутый контур)
- Разделитель воздушного потока компрессорного отсека
- Защитная решетка теплообменника
- Насосная группа, 1 насос
- Манометры высокого и низкого давления хладагента
- Испаритель NOFROST
Модели и характеристики
| Модель | LUC-RAK.C/ PC...01C1m | LUC-RAK.C/ PC...02C1m | LUC-RAK.C/ PC...01C1t | LUC-RAK.C/ PC...02C1t | LUC-RAK.C/ PC...03C1 | LUC-RAK.C/ PC...05C1 | LUC-RAK.C/ PC...08C1 | LUC-RAK.C/ PC...09C1 | LUC-RAK.C/ PC...10C1 | LUC-RAK.C/ PC...12C1 |
| Холодопроизводительность¹, кВт | 5,7 | 7,8 | 7,8 | 7,8 | 12,5 | 16,5 | 19,3 | 22,6 | 26,5 | 32,3 |
| Потребляемая мощность¹, кВт | 2,3 | 3 | 3 | 3 | 4,4 | 5,9 | 7,2 | 8 | 8,9 | 11,3 |
| Хладагент | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A |
| Гидравлическое сопротивление испарителя¹, кПа | 25,1 | 28,7 | 33,1 | 34,7 | 28,1 | 30,8 | 43 | 24,9 | 28,9 | 31,8 |
| Расход воздуха, м³/ч | 2700 | 3800 | 3800 | 3800 | 5200 | 5200 | 5200 | 9400 | 9400 | 11 700 |
| Уровень звукового давления ST³, дБ(А) | 61 | 64 | 64 | 64 | 65 | 65 | 67 | 67 | 69 | 69 |
| Расход воды в испарителе¹, м³/ч | 1 | 1,3 | 1 | 1,3 | 2,1 | 2,8 | 3,3 | 3,9 | 4,5 | 5,5 |
| Теплопроизводительность, кВт | 6,9 | 9,6 | 9,6 | 9,6 | 15,2 | 20,1 | 21,3 | 27,6 | 32,4 | 39,5 |
| Внешнее статическое давление, Па | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 |
| Длина (L), мм | 830 | 830 | 830 | 830 | 980 | 980 | 980 | 1280 | 1280 | 1280 |
| Ширина (P), мм | 650 | 650 | 650 | 650 | 800 | 800 | 800 | 990 | 990 | 990 |
| Высота (H), мм | 1320 | 1320 | 1320 | 1320 | 1650 | 1650 | 1650 | 1910 | 1910 | 1910 |
| Масса, кг | 165 | 185 | 185 | 185 | 265 | 290 | 300 | 520 | 550 | 570 |
| Длина (L), мм | 830 | 830 | 830 | 830 | 980 | 980 | 980 | 1280 | 1280 | 1280 |
| Ширина (P), мм | 650 | 650 | 650 | 650 | 800 | 800 | 800 | 990 | 990 | 990 |
| Высота (H), мм | 1320 | 1320 | 1320 | 1320 | 1650 | 1650 | 1650 | 1910 | 1910 | 1910 |
| Масса, кг | 195 | 215 | 215 | 215 | 305 | 330 | 350 | 570 | 600 | 610 |
| Тип насоса | Центробежный | Центробежный | Центробежный | Центробежный | Центробежный | Центробежный | Центробежный | Центробежный | Центробежный | Центробежный |
| Потребляемая мощность насоса, кВт | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,6 |
| Емкость водяного бака, л | 27 | 27 | 27 | 27 | 65 | 65 | 65 | 160 | 160 | 160 |
| Холодопроизводительность¹, кВт | 5,7 | 7,8 | 7,8 | 7,8 | 12,5 | 16,5 | 19,3 | 22,6 | 26,5 | 32,3 |
| Потребляемая мощность¹, кВт | 2,3 | 3 | 3 | 3 | 4,4 | 5,9 | 7,2 | 8 | 8,9 | 11,3 |
| Хладагент | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A | R410A |
| Расход воды в испарителе¹, м³/ч | 1 | 1,3 | 1,3 | 1,3 | 2,1 | 2,8 | 3,3 | 3,9 | 4,5 | 5,5 |
| Гидравлическое сопротивление испарителя¹, кПа | 25,1 | 28,7 | 33,1 | 34,7 | 28,1 | 30,8 | 43 | 24,9 | 28,9 | 31,8 |
| Расход воздуха, м³/ч | 2700 | 3800 | 3800 | 3800 | 5200 | 5200 | 5200 | 9400 | 9400 | 11 700 |
| Уровень звукового давления LN², дБ(А) | 59 | 62 | 62 | 62 | 63 | 63 | 65 | 65 | 67 | 67 |
| Тип компрессора | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный | Спиральный |
| Количество компрессоров, шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Количество фреоновых контуров, шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Количество ступеней регулирования холодопроизводительности, шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Тип вентилятора | ЕС-вентилятор | ЕС-вентилятор | ЕС-вентилятор | ЕС-вентилятор | ЕС-вентилятор | ЕС-вентилятор | ЕС-вентилятор | ЕС-вентилятор | ЕС-вентилятор | ЕС-вентилятор |
| Количество вентиляторов, шт. | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| Потребляемая мощность вентиляторов, кВт | 0,3 | 0,3 | 0,3 | 0,3 | 1,1 | 1,1 | 1,1 | 1,5 | 1,5 | 1,5 |
| Электропитание, ф/В/Гц | 1 / 220 / 50 | 1 / 220 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 | 3 / 380 / 50 |
| Максимальный ток (без насоса), А | 16,8 | 18,5 | 5,4 | 9 | 12,7 | 15,7 | 15,7 | 23,5 | 25,5 | 31,9 |
| Пусковой ток (без насоса), А | 91 | 99 | 25,2 | 48 | 52,7 | 49,7 | 104,5 | 126,5 | 130,5 | 171,9 |
| Теплопроизводительность, кВт | 6,9 | 9,6 | 9,6 | 9,6 | 15,2 | 20,1 | 21,3 | 27,6 | 32,4 | 39,5 |
| Внешнее статическое давление, Па | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 | 30–300 |
(1) Температура воды на входе/выходе водяного теплообменника 12/7 °С; температура наружного воздуха 35 °С.
(2) Температура наружного воздуха 7 °С (при относительной влажности 85%); температура воды на входе/выходе водяного теплообменника 40/45 °С.
(3) Данные получены замером на расстоянии 1 метра на открытом пространстве.
Технические данные о насосах относятся к чиллерам со встроенным гидромодулем.
