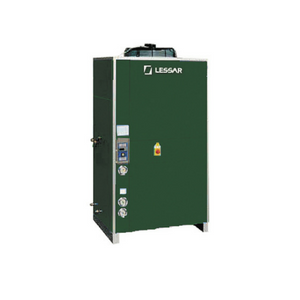

Чиллеры моноблочные Lessar LUC-RAK.E…01 C1m–15 C1

Заказать
Заказать

Корпус

Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям.

Компрессор

Компрессор герметичный спирального типа с внутренней термозащитой. Поставляется заправленным маслом и с антивибрационными вставками.

Водяной теплообменник

Стандартное исполнение: пластинчатый испаритель, изготовленный из стали AISI 316, с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.

Воздушный теплообменник

Изготовлен из медных трубок с алюминиевым оребрением.

Фреоновый контур

Состоит из фильтра-осушителя, смотрового стекла с индикатором влажности, соленоидного вентиля, ТРВ, запорного вентиля на жидкостной линии, реле защиты от высокого и низкого давления фреона.

Вентилятор осевой

Вентилятор осевой низкоскоростной с защитной решеткой непосредственно связан с электродвигателем со степенью защиты IP54 с внутренней термозащитой; аэродинамика корпуса и форма лопасти крыльчатки снижают уровень шума.

Блок управления

Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Управляет производительностью блока по расписанию и проверяет систему защиты. Имеет возможность подключения к BMS.

Водяной контур (со встроенным гидромодулем)

Состоит из автоматического заправочного вентиля с манометром, бака для воды, предохранительного клапана, расширительного бака, водяного насоса.

Опции

  • Виброизолирующие опоры резиновые
  • Регулирование скорости вращения вентилятора конденсатора плавное
  • Регулирование скорости вращения вентилятора вкл./выкл. (до +15 °С)
  • Подогрев масла в картере компрессора
  • Вентили запорные компрессора
  • Панель дистанционного управления с графическим дисплеем
  • Плата часов
  • Плата сетевого протокола ModBus
  • Реле контроля правильного чередования фаз
  • Нагреватель электрический предупреждения обмерзания (только в стандартном исполнении)
  • Манометры высокого и низкого давления хладагента
  • Реле протока электромеханическое
  • Насосная группа, 1 насос
  • Вентиль подпидки автоматический (замкнутый контур)
  • Разделитель воздушного потока компрессорного отсека
  • Защитная решетка теплообменника
  • Испаритель NOFROST

Модели и характеристики



Модель LUC-RAK.E...01 C1m LUC-RAK.E...02 C1m LUC-RAK.E...01 C1t LUC-RAK.E...02 C1t LUC-RAK.E...03 C1 LUC-RAK.E...05 C1 LUC-RAK.E...08 C1 LUC-RAK.E...09 C1 LUC-RAK.E...10 C1 LUC-RAK.E...12 C1 LUC-RAK.E...15 C1
Холодопроизводительность¹, кВт 5,8 8 8 8 12,7 16,8 19,3 23,1 27,1 33 40,2
Потребляемая мощность¹, кВт 2,2 3 3 3 4,4 5,9 6,7 8 9 11,4 13,9
Хладагент R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A
Гидравлическое сопротивление испарителя¹, кПа 28,7 32,8 25,8 29,9 35,4 29,7 35,2 26,6 30,4 34,6 29,2
Расход воздуха, м³/ч 2600 3650 3650 3650 5300 5700 5700 9800 12700 12000 16300
Уровень звукового давления ST³, дБ(А) 55 58 58 58 58 58 59 65 65 65 67
Расход воды в испарителе¹, м³/ч 1 1,4 1,4 1,4 2,2 2,9 3,3 4 4,6 5,7 6,9
Длина (L), мм 830 830 830 830 980 980 980 1280 1280 1280 1280
Ширина (P), мм 650 650 650 650 800 800 800 990 990 990 990
Высота (H), мм 1320 1320 1320 1320 1785 1785 1785 2055 2075 2075 2075
Масса, кг 155 170 170 170 250 270 285 470 495 500 520
Длина (L), мм 830 830 830 830 980 980 980 1280 1280 1280 1280
Ширина (P), мм 650 650 650 650 800 800 800 990 990 990 990
Высота (H), мм 1320 1320 1320 1320 1785 1785 1785 2055 2075 2075 2075
Масса, кг 170 190 190 190 280 300 315 520 550 560 575
Тип насоса Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный Центробежный
Потребляемая мощность насоса, кВт 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,6 0,6
Емкость водяного бака, л 27 27 27 27 65 65 65 160 160 160 160
Холодопроизводительность¹, кВт 5,6 7,8 7,8 7,8 12,4 16,4 18,7 22,5 26,4 32,1 39,2
Потребляемая мощность¹, кВт 2,3 3,2 3,2 3,2 4,5 6,2 7 8,4 9,4 11,9 14,5
Хладагент R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A R410A
Расход воды в испарителе¹, м³/ч 1 1,3 1,3 1,3 2,1 2,8 3,2 3,9 4,5 5,5 6,7
Гидравлическое сопротивление испарителя¹, кПа 27,4 31,3 24,6 28,5 33,8 28,4 33,4 25,3 29 33 27,9
Расход воздуха, м³/ч 2400 3400 3400 3400 4800 5200 5200 8900 11700 11000 15000
Уровень звукового давления LN², дБ(А) 52 56 56 56 53 55 57 62 63 63 66
Тип компрессора Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный Спиральный
Количество компрессоров, шт. 1 1 1 1 1 1 1 1 1 1 1
Количество фреоновых контуров, шт. 1 1 1 1 1 1 1 1 1 1 1
Количество ступеней регулирования холодопроизводительности, шт. 1 1 1 1 1 1 1 1 1 1 1
Тип вентилятора Осевой Осевой Осевой Осевой Осевой Осевой Осевой Осевой Осевой Осевой Осевой
Количество вентиляторов, шт. 1 1 1 1 1 1 1 1 1 1 1
Потребляемая мощность вентиляторов, кВт 0,12 0,2 0,2 0,2 0,33 0,63 0,63 0,65 1 1 2
Электропитание, ф/В/Гц 1 / 230 / 50 1 / 230 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50 3 / 380 / 50
Максимальный ток (без насоса), А 14,7 16,5 4,6 7,3 10,8 13,8 16,3 21,3 24,5 29,5 34,7
Пусковой ток (без насоса), А 88 96 24,4 46,3 50,8 47,8 102,3 124,3 129,5 169,5 200,7
