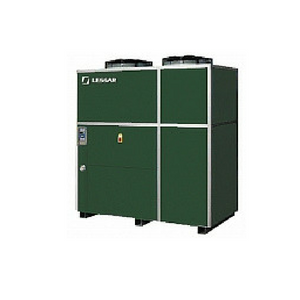

Чиллеры моноблочные Lessar LUC-RAK.E…15 C2–80 C2

Корпус

Основание выполнено из окрашенной оцинкованной стали. Панели, изготовленные из оцинкованной стали, снаружи покрыты пластиковой (PVC) пленкой, смонтированы на алюминиевых профилях и обеспечивают устойчивость к атмосферным воздействиям.

Компрессор

Компрессор герметичный спирального типа с внутренней термозащитой. Поставляется заправленным маслом и с антивибрационными вставками.

Водяной теплообменник

Стандартное исполнение: пластинчатый испаритель, изготовленный из стали AISI 316, с дифференциальным реле давления. Снаружи покрыт тепловой изоляцией.

Воздушный теплообменник

Изготовлен из медных трубок с алюминиевым оребрением.

Фреоновый контур

Состоит из фильтра-осушителя, смотрового стекла с индикатором влажности, соленоидного вентиля, ТРВ, запорного вентиля на жидкостной линии, реле защиты от высокого и низкого давления фреона.

Вентилятор осевой

Вентилятор осевой низкоскоростной с защитной решеткой непосредственно связан с электродвигателем со степенью защиты IP54 с внутренней термозащитой; аэродинамика корпуса и форма лопасти крыльчатки снижают уровень шума.

Блок управления

Соответствует стандартам IEC 204-1/EN60204-1, укомплектован контакторами, защитой всех компонентов и блокировкой работы при открытой дверце щита.

Контроллер

Управляет производительностью блока по расписанию и проверяет систему защиты. Имеет возможность подключения к BMS.

Водяной контур (со встроенным гидромодулем)

Состоит из автоматического заправочного вентиля с манометром, бака для воды, предохранительного клапана, расширительного бака, водяного насоса.

Опции

Виброизолирующие опоры пружинные
Виброизолирующие опоры резиновые
Регулирование скорости вращения вентилятора конденсатора плавное
Регулирование скорости вращения вентилятора вкл./выкл. (до +15 °С)
Подогрев масла в картере компрессора
Вентили запорные компрессора
Панель дистанционного управления с графическим дисплеем
Плата часов
Плата сетевого протокола ModBus
Реле максимального и минимального напряжения
Реле контроля правильного чередования фаз
Нагреватель электрический предупреждения обмерзания (только в стандартном исполнении)
Манометры высокого и низкого давления хладагента
Реле протока электромеханическое
Насосная группа, 1 насос
Насос водяной резервный дополнительный
Вентиль подпидки автоматический (замкнутый контур)
Разделитель воздушного потока компрессорного отсека
Испаритель NOFROST (кроме моделей 70 С2 и 80 С2)

Модели и характеристики

Модель	LUC-RAK.E...15 C2	LUC-RAK.E...18 C2	LUC-RAK.E...20 C2	LUC-RAK.E...26 C2	LUC-RAK.E...30 C2	LUC-RAK.E...35 C2	LUC-RAK.E...40 C2	LUC-RAK.E...50 C2	LUC-RAK.E...55 C2	LUC-RAK.E...60 C2	LUC-RAK.E...70 C2	LUC-RAK.E...80 C2
Холодопроизводительность¹, кВт	38,3	43,2	53	62	78,1	90,8	101	128	143	156	180	208
Потребляемая мощность¹, кВт	13,4	16,8	18,6	25	29,2	33	40,2	46,6	51,6	58	66,4	81,2
Хладагент	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
Гидравлическое сопротивление испарителя¹, кПа	25,8	31,1	36	29,7	35	26,9	31,1	35,2	30,1	34,7	29	33
Расход воздуха, м³/ч	16400	16400	24500	24500	35000	31800	31800	45200	51300	51300	60700	60700
Уровень звукового давления ST³, дБ(А)	67	67	68	68	70	71	72	73	74	74	75	75
Расход воды в испарителе¹, м³/ч	6,6	7,4	9,1	10,6	13,4	15,6	17,3	22	24,5	26,8	30,9	35,7
Длина (L), мм	1280	1280	1930	1930	2580	2580	2580	3520	3520	3520	3800	3800
Ширина (P), мм	990	990	990	990	990	990	990	990	990	990	1150	1150
Высота (H), мм	2075	2075	2155	2155	2155	2155	2155	2215	2215	2215	2250	2250
Масса, кг	510	560	725	770	890	980	1050	1530	1620	1640	1700	1730
Длина (L), мм	1280	1280	1930	1930	2580	2580	2580	3520	3520	3520	4600	4600
Ширина (P), мм	990	990	990	990	990	990	990	990	990	990	1150	1150
Высота (H), мм	2075	2075	2155	2155	2155	2155	2155	2215	2215	2215	2250	2250
Масса, кг	575	620	810	860	1010	1100	1170	1720	1810	1850	1880	1920
Тип насоса	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный	Центробежный
Потребляемая мощность насоса, кВт	0,6	0,6	0,9	0,9	1,1	1,5	1,5	2,2	2,2	2,2	2,2	2,2
Емкость водяного бака, л	160	160	290	290	460	460	460	480	480	480	500	500
Холодопроизводительность¹, кВт	37,2	42,2	51,7	60,5	76,2	88,5	98,4	125	139,5	151,8	175,1	202,3
Потребляемая мощность¹, кВт	14,1	17,6	19,5	26,2	30,7	34,5	42,1	48,8	54	60,7	69,5	85
Хладагент	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A	R410A
Расход воды в испарителе¹, м³/ч	6,4	7,2	8,9	10,4	13,1	15,2	16,9	21,4	23,9	26	30	34,7
Гидравлическое сопротивление испарителя¹, кПа	24,5	29,8	34,4	28,4	33,5	25,7	29,7	33,7	28,8	33	27,6	31,4
Расход воздуха, м³/ч	14000	14000	20800	20800	30000	28000	28000	38500	43700	43700	52000	52000
Уровень звукового давления LN², дБ(А)	66	66	66	66	67	68	70	70	71	72	72	72
Тип компрессора	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный	Спиральный
Количество компрессоров, шт.	2	2	2	2	2	2	2	2	2	2	2	2
Количество фреоновых контуров, шт.	1	1	1	1	1	1	1	2	2	2	2	2
Количество ступеней регулирования холодопроизводительности, шт.	2	2	2	2	2	2	2	2	2	2	2	2
Тип вентилятора	Осевой	Осевой	Осевой	Осевой	Осевой	Осевой	Осевой	Осевой	Осевой	Осевой	Осевой	Осевой
Количество вентиляторов, шт.	1	1	2	2	3	3	3	4	4	4	4	4
Потребляемая мощность вентиляторов, кВт	2	2	2	2	3	3	4	4	6	6	6	6
Электропитание, ф/В/Гц	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50	3 / 380 / 50
Максимальный ток (без насоса), А	48,7	48,7	58,2	65,2	75,2	82,2	94,6	113,6	127,4	137,9	146,8	160,1
Пусковой ток (без насоса), А	106,5	106,5	127,5	131	215,2	266,2	314,6	333,6	374,9	385,4	410,2	435,6

(1) Температура воды на входе/выходе испарителя 12/7 °С; температура наружного воздуха 35 °С.

(2) Данные получены замером на расстоянии 1 метра на открытом пространстве.

Технические данные о насосах относятся к чиллерам со встроенным гидромодулем.
